通过 TOA 获取 TCP 协议客户端真实 IP

最后更新时间:2023-09-11 17:40:34
    本文介绍了使用四层代理加速时,如何通过 TOA 获取 TCP 协议的客户端真实 IP。

    使用场景

    当数据报文通过四层加速通道进行加速时,数据报文的源 IP 地址和源 Port 均会发生修改,导致源站无法直接获取到真实客户端的 IP 和 Port 信息。为了将客户端真实 IP 和 Port 信息可传递给源站服务器,在创建加速通道时,您可选择通过 TOA 来传递客户端 IP 和 Port 信息。四层加速通道会将真实客户端的 IP 和 Port 信息放入自定义的 tcp option 字段中。您需要在源站服务器上通过安装 TOA 模块来获取真实客户端地址信息。

    操作步骤

    步骤一:传递客户端 IP 方式选择为 TOA

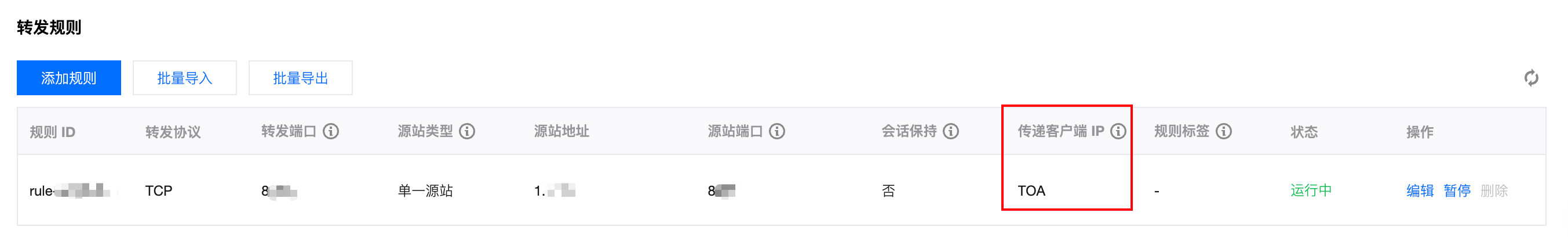

    使用 TOA 获取 TCP 协议客户端真实 IP,需在控制台内将四层代理转发规则的传递客户端 IP 方式配置为 TOA,如何修改四层代理规则详见:修改四层代理实例配置




    步骤二:后端服务加载 TOA 模块

    您可以通过以下两种方式加载 TOA 模块:
    方法一(推荐):根据源站 Linux 版本,下载对应版本已编译好的 toa.ko 文件直接进行加载。
    方法二:如果方法一中没有找到您当前的源站 Linux 版本,您可以通过下载 TOA 源码文件自行编译并加载。
    注意:
    因不同安装环境的差异,如果您使用方法一加载过程中遇到问题,请尝试使用方法二,自行安装编译环境后加载。
    方法一:下载已编译的 TOA 模块并加载
    方法二:自行编译并加载 TOA 模块
    1. 根据腾讯云上 Linux 的版本,下载对应的 TOA 包并解压。
    centos
    debian
    suse linux
    ubuntu
    2. 解压完成后,执行 cd 命令进入刚解压的文件夹后,按照以下方法执行加载 TOA 模块:
    脚本一键执行
    手工配置加载
    /bin/bash -c "$(curl -fsSL https://edgeone-document-file-1258344699.cos.ap-guangzhou.myqcloud.com/TOA/install_toa.sh)"
    加载成功后显示如下:


    # 解压tar包
    tar -zxvf CentOS-7.2-x86_64.tar.gz
    # 进入解压后的包目录
    cd CentOS-7.2-x86_64
    # 加载toa模块
    insmod toa.ko
    # 拷贝到内核模块目录下
    cp toa.ko /lib/modules/`uname -r`/kernel/net/netfilter/ipvs/toa.ko
    # 设置系统启动时自动加载toa模块
    echo "insmod /lib/modules/`uname -r`/kernel/net/netfilter/ipvs/toa.ko" >> /etc/rc.local
    可通过下面命令确认是否已加载成功:
    lsmod | grep toa
    出现 TOA 时表示已加载成功,如下图所示:




    1. 安装编译环境。
    1.1 查看当前内核版本号,确认 kernel-devel ,kernel-headers 已安装,并保证版本号与内核版本保持一致。
    1.2 确认已安装 gcc 和 make。
    1.3 如果以上环境依赖没有安装,可参考如下命令进行安装:
    Centos
    Ubuntu/Debian
    yum install -y gcc
    yum install -y make
    yum install -y kernel-headers kernel-devel
    apt-get install -y gcc
    apt-get install -y make
    apt-get install -y linux-headers-$(uname -r)

    2. 安装完编译环境后,执行以下命令完成源码下载,编译和加载。
    脚本一键编译并加载
    手工编译并加载
    /bin/bash -c "$(curl -fsSL https://edgeone-document-file-1258344699.cos.ap-guangzhou.myqcloud.com/TOA/compile_install_toa.sh)"
    # 创建并进入编译目录
    mkdir toa_compile && cd toa_compile
    # 下载源代码tar包
    curl -o toa.tar.gz https://edgeone-document-file-1258344699.cos.ap-guangzhou.myqcloud.com/TOA/toa.tar.gz
    # 解压tar包
    tar -zxvf toa.tar.gz
    # 编译toa.ko文件,编译成功后会在当前目录下生成toa.ko文件
    make
    # 加载toa模块
    insmod toa.ko
    # 拷贝到内核模块目录下
    cp toa.ko /lib/modules/`uname -r`/kernel/net/netfilter/ipvs/toa.ko
    # 设置系统启动时自动加载toa模块
    echo "insmod /lib/modules/`uname -r`/kernel/net/netfilter/ipvs/toa.ko" >> /etc/rc.local
    3. 执行下面指令确认是否已加载成功:
    lsmod | grep toa
    出现 toa 则表示已加载成功,如下图所示:




    步骤三:验证获取客户端 IP 信息

    您可以通过搭建 TCP 服务,并通过另外一台服务器模拟客户端请求进行验证,示例如下:
    1. 在当前服务器上,可以通过 Python 创建一个 HTTP 服务来模拟 TCP 服务,如下所示:
    # 基于python2
    python2 -m SimpleHTTPServer 10000

    # 基于python3
    python3 -m http.server 10000
    2. 用另一台服务器充当客户端,构造客户端请求,以 Curl 请求来模拟 TCP 请求:
    # 利用curl发起http请求, 其中域名为四层代理域名,10000为四层代理转发端口
    curl -i "http://a8b7f59fc8d7e6c9.example.com.edgeonedy1.com:10000/"
    3. 如果 TOA 已加载完成,在已加载 TOA 的服务器会看到客户端的真实地址信息,如下图红框所示:


    如果您当前的业务是以下两种场景,只需要获取 IPv4 或 IPv6 其中一种类型客户端地址,那么参照上述步骤完成服务端加载 TOA 模块即可获取到客户端真实 IP 地址。
    源站是 IPv4,只需要获取 IPV4 客户端地址。
    源站是 IPv6,只需要获取 IPV6 客户端地址。
    但是,如果您当前的业务源站需要同时获取到 IPv4 和 IPv6 两种类型客户端地址,则需要在加载 TOA 模块的同时修改源站业务代码,请继续参考如下指引:修改源站业务代码,支持同时获取 IPv4/IPv6 客户端真实地址信息

    修改源站业务代码,同时获取IPv4/IPv6客户端真实 IP

    说明:
    本章节操作仅在源站需同时获取 IPv4 和 IPv6 客户端地址信息时参考,该操作将指引您如何修改源站业务代码。
    源站在建立服务监听时,可参考采用如下两种方式:
    1. 采用 IPv4 的地址结构(struct sockaddr_in)搭建服务,其监听的是 IPv4 格式的地址。
    2. 采用 IPv6 的地址结构(struct sockaddr_in6)搭建服务,其监听的是 IPv6 格式的地址。

    示例代码

    监听 IPv4 地址
    监听 IPv6 地址

    C
    Java
    #include <sys/socket.h>
    #include <stdio.h>
    #include <unistd.h>
    #include <netinet/in.h>
    #include <memory.h>
    #include <arpa/inet.h>

    int main(int argc, char **argv){
    int l_sockfd;
    // 服务器地址采用v4结构
    struct sockaddr_in serveraddr;
    // 业务修改点: 客户端地址必须采用v6结构
    struct sockaddr_in6 clientAddr;
    int server_port = 10000;

    memset(&serveraddr, 0, sizeof(serveraddr));
    // 创建socket
    l_sockfd = socket(AF_INET, SOCK_STREAM, 0);
    if (l_sockfd == -1){
    printf("Failed to create socket.\\n");
    return -1;
    }
    // 初始化服务器地址信息
    memset(&serveraddr, 0, sizeof(struct sockaddr_in));
    serveraddr.sin_family = AF_INET;
    serveraddr.sin_port = htons(server_port);
    serveraddr.sin_addr.s_addr = htonl(INADDR_ANY);

    int isReuse = 1;
    setsockopt(l_sockfd, SOL_SOCKET,SO_REUSEADDR,(const char*)&isReuse,sizeof(isReuse));
    // 关联socket和服务器地址信息
    int nRet = bind(l_sockfd,(struct sockaddr*)&serveraddr, sizeof(serveraddr));
    if(-1 == nRet)
    {
    printf("bind error\\n");
    return -1;
    }
    // 监听socket
    listen(l_sockfd, 5);

    int clientAddrLen = sizeof(clientAddr);
    memset(&clientAddr, 0, sizeof(clientAddr));
    // 接受来自客户端的连接
    int linkFd = accept(l_sockfd, (struct sockaddr*)&clientAddr, &clientAddrLen);
    if(-1 == linkFd)
    {
    printf("accept error\\n");
    return -1;
    }
    // 业务修改点: 根据客户端sin6_family的类型, 判断客户端是v4地址还是v6地址
    // 当为AF_INET时, 表示客户端是IPv4, 将客户端地址指针转换为struct sockaddr_in*进行获取
    // 当为AF_INET6时, 表示客户端是IPv6, 使用struct sockaddr_in6*进行获取
    if (clientAddr.sin6_family == AF_INET) {
    printf("AF_INET accept getpeername %s : %d successful\\n",
    inet_ntoa(((struct sockaddr_in*)&clientAddr)->sin_addr),
    ntohs(((struct sockaddr_in*)&clientAddr)->sin_port));
    }else if (clientAddr.sin6_family == AF_INET6){
    char addr_p[128] = {0};
    inet_ntop(AF_INET6, (void *)&((struct sockaddr_in6*)&clientAddr)->sin6_addr, addr_p, (socklen_t )sizeof(addr_p));
    printf("AF_INET6 accept getpeername %s : %d successful\\n",
    addr_p,
    ntohs(((struct sockaddr_in6*)&clientAddr)->sin6_port));
    }else{
    printf("unknow sin_family:%d \\n", clientAddr.sin6_family);
    }
    close(l_sockfd);
    return 0;
    }
    import java.io.IOException;
    import java.io.InputStream;
    import java.io.OutputStream;
    import java.net.InetAddress;
    import java.net.InetSocketAddress;
    import java.net.ServerSocket;
    import java.net.Socket;
    import java.net.SocketAddress;


    public class ServerDemo {


    /** 若采用 IPv4 的地址结构搭建服务,使用 IPV4_HOST */
    public static final String IPV4_HOST = "0.0.0.0";


    /** 若采用 IPv6 的地址结构搭建服务,使用 IPV6_HOST */
    public static final String IPV6_HOST = "::";


    public static void main(String[] args) {
    int serverPort = 10000;
    try (ServerSocket serverSocket = new ServerSocket()) {
    // 设置地址复用
    serverSocket.setReuseAddress(true);
    // 绑定服务器地址和端口,这里使用 IPv4
    serverSocket.bind(new InetSocketAddress(InetAddress.getByName(IPV4_HOST), serverPort));
    System.out.println("Server is listening on port " + serverPort);


    while (true) {
    // 接受客户端连接
    Socket clientSocket = serverSocket.accept();
    System.out.println("New client connected: " + clientSocket.getRemoteSocketAddress());


    // 处理客户端请求
    handleClientRequest(clientSocket);
    }
    } catch (IOException e) {
    System.err.println("Failed to create server socket: " + e.getMessage());
    }
    }


    /**
    * 处理函数,具体业务具体实现,这里只做为示例
    * 此函数的作用是将 client 的输入原封不动的返回给 client
    */
    private static void handleClientRequest(Socket clientSocket) {
    try (InputStream inputStream = clientSocket.getInputStream();
    OutputStream outputStream = clientSocket.getOutputStream()) {


    // 读取客户端发来的数据
    byte[] buffer = new byte[1024];
    int bytesRead;
    while ((bytesRead = inputStream.read(buffer)) != -1) {
    // 将接收到的数据原样回复给客户端
    outputStream.write(buffer, 0, bytesRead);
    }


    } catch (IOException e) {
    // 当客户端断开连接后
    System.err.println("Failed to handle client request: " + e.getMessage());
    } finally {
    try {
    clientSocket.close();
    } catch (IOException e) {
    System.err.println("Failed to close client socket: " + e.getMessage());
    }
    }
    }
    }

    C
    Java
    #include <sys/socket.h>
    #include <stdio.h>
    #include <unistd.h>
    #include <netinet/in.h>
    #include <memory.h>
    #include <arpa/inet.h>

    int main(int argc, char **argv)
    {
    int l_sockfd;
    // 服务器地址采用v6结构
    struct sockaddr_in6 serveraddr;
    // 客户端地址采用v6结构
    struct sockaddr_in6 clientAddr;
    int server_port = 10000;

    memset(&serveraddr, 0, sizeof(serveraddr));
    // 创建socket
    l_sockfd = socket(AF_INET6, SOCK_STREAM, 0);
    if (l_sockfd == -1){
    printf("Failed to create socket.\\n");
    return -1;
    }
    // 设置服务器地址信息
    memset(&serveraddr, 0, sizeof(struct sockaddr_in6));
    serveraddr.sin6_family = AF_INET6;
    serveraddr.sin6_port = htons(server_port);
    serveraddr.sin6_addr = in6addr_any;

    int isReuse = 1;
    setsockopt(l_sockfd, SOL_SOCKET,SO_REUSEADDR,(const char*)&isReuse,sizeof(isReuse));
    // 关联socket和服务器地址信息
    int nRet = bind(l_sockfd,(struct sockaddr*)&serveraddr, sizeof(serveraddr));
    if(-1 == nRet)
    {
    printf("bind error\\n");
    return -1;
    }
    // 监听socket
    listen(l_sockfd, 5);

    int clientAddrLen = sizeof(clientAddr);
    memset(&clientAddr, 0, sizeof(clientAddr));
    // 接受来自客户端的连接请求
    int linkFd = accept(l_sockfd, (struct sockaddr*)&clientAddr, &clientAddrLen);
    if(-1 == linkFd)
    {
    printf("accept error\\n");
    return -1;
    }
    // 这里收到的客户端地址信息全部都采用v6的结构进行存储
    // 其中,客户端的IPv4地址也被映射成了一个IPv6的地址,例如:::ffff:119.29.1.1
    char addr_p[128] = {0};
    inet_ntop(AF_INET6, (void *)&clientAddr.sin6_addr, addr_p, (socklen_t )sizeof(addr_p));
    printf("accept %s : %d successful\\n", addr_p, ntohs(clientAddr.sin6_port));
    // 业务修改点:通过系统宏定义IN6_IS_ADDR_V4MAPPED来判断一个IPv6地址是否是IPv4的映射地址(代表客户端是IPv4)
    if(IN6_IS_ADDR_V4MAPPED(&clientAddr.sin6_addr)) {
    struct sockaddr_in real_v4_sin;
    memset (&real_v4_sin, 0, sizeof (struct sockaddr_in));
    real_v4_sin.sin_family = AF_INET;
    real_v4_sin.sin_port = clientAddr.sin6_port;
    // 读取最后四个字节即为客户端真实IPv4地址
    memcpy (&real_v4_sin.sin_addr, ((char *)&clientAddr.sin6_addr) + 12, 4);
    printf("connect %s successful\\n", inet_ntoa(real_v4_sin.sin_addr));
    }
    close(l_sockfd);
    return 0;
    }
    import java.io.IOException;
    import java.io.InputStream;
    import java.io.OutputStream;
    import java.net.InetAddress;
    import java.net.InetSocketAddress;
    import java.net.ServerSocket;
    import java.net.Socket;
    import java.net.SocketAddress;

    public class ServerDemo {

    /** 若采用 IPv4 的地址结构搭建服务,使用 IPV4_HOST */
    public static final String IPV4_HOST = "0.0.0.0";

    /** 若采用 IPv6 的地址结构搭建服务,使用 IPV6_HOST */
    public static final String IPV6_HOST = "::";

    public static void main(String[] args) {
    int serverPort = 10000;
    try (ServerSocket serverSocket = new ServerSocket()) {
    // 设置地址复用
    serverSocket.setReuseAddress(true);
    // 绑定服务器地址和端口,这里使用 IPv4
    serverSocket.bind(new InetSocketAddress(InetAddress.getByName(IPV6_HOST), serverPort));
    System.out.println("Server is listening on port " + serverPort);

    while (true) {
    // 接受客户端连接
    Socket clientSocket = serverSocket.accept();
    System.out.println("New client connected: " + clientSocket.getRemoteSocketAddress());

    // 处理客户端请求
    handleClientRequest(clientSocket);
    }
    } catch (IOException e) {
    System.err.println("Failed to create server socket: " + e.getMessage());
    }
    }

    /**
    * 处理函数,具体业务具体实现,这里只做为示例
    * 此函数的作用是将 client 的输入原封不动的返回给 client
    */
    private static void handleClientRequest(Socket clientSocket) {
    try (InputStream inputStream = clientSocket.getInputStream();
    OutputStream outputStream = clientSocket.getOutputStream()) {

    // 读取客户端发来的数据
    byte[] buffer = new byte[1024];
    int bytesRead;
    while ((bytesRead = inputStream.read(buffer)) != -1) {
    // 将接收到的数据原样回复给客户端
    outputStream.write(buffer, 0, bytesRead);
    }

    } catch (IOException e) {
    // 当客户端断开连接后
    System.err.println("Failed to handle client request: " + e.getMessage());
    } finally {
    try {
    clientSocket.close();
    } catch (IOException e) {
    System.err.println("Failed to close client socket: " + e.getMessage());
    }
    }
    }
    }

    控制台输出结果

    Server is listening on port 10000
    New client connected: /127.0.0.1:50680
    New client connected: /0:0:0:0:0:0:0:1:51124
    New client connected: /127.0.0.1:51136

    相关参考

    监控 TOA 运行状态

    为保障 TOA 内核模块运行的稳定性,TOA 内核模块还提供了监控功能。在插入 toa.ko 内核模块后,可以通过执行以下命令方式监控 TOA 模块的工作状态。
    cat /proc/net/toa_stats
    TOA 运行状态如下:



    其中主要的监控指标对应的含义如下所示:
    指标名称
    说明
    syn_recv_sock_toa
    接收带有 TOA 信息的连接个数。
    syn_recv_sock_no_toa
    接收并不带有 TOA 信息的连接个数。
    getname_toa_ok
    调用 getsockopt 获取源 IP 成功即会增加此计数,另外调用 accept 函数接收客户端请求时也会增加此计数。
    getname_toa_mismatch
    调用 getsockopt 获取源 IP 时,当类型不匹配时,此计数增加。例如某条客户端连接内存放的是 IPv4 源 IP,并非为 IPv6 地址时,此计数便会增加。
    getname_toa_empty
    对某一个不含有 TOA 的客户端文件描述符调用 getsockopt 函数时,此计数便会增加。
    ip6_address_alloc
    当 TOA 内核模块获取 TCP 数据包中保存的源 IP、源 Port 时,会申请空间保存信息。
    ip6_address_free
    当连接释放时,toa 内核模块会释放先前用于保存源 IP、源 port 的内存,在所有连接都关闭的情况下,所有 CPU 的此计数相加应等于 ip6_address_alloc 的计数。

    联系我们

    联系我们,为您的业务提供专属服务。

    技术支持

    如果你想寻求进一步的帮助,通过工单与我们进行联络。我们提供7x24的工单服务。

    7x24 电话支持
