接入流程

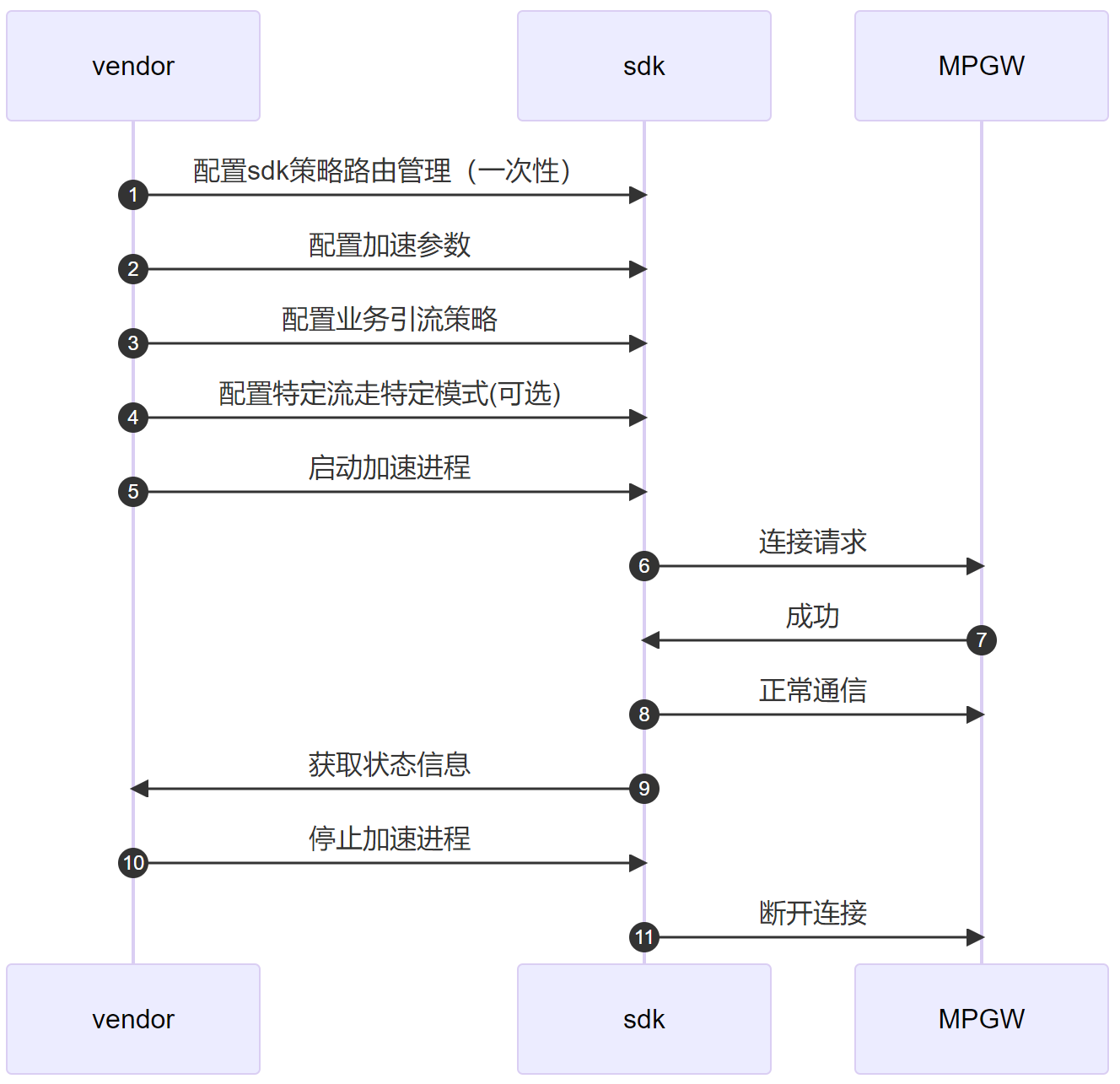

云聚通 Linux SDK 集成步骤如下：
1. 决定是否启用 SDK 内置策略路由管理模块（建议启用，配置一次即可）。
2. 配置加速参数（包含：dataKey、interfaces、加速模式等）。
3. 配置业务引流规则，决定哪些流量需要加速。
4. 配置基于流的多模式规则，细分流量走特定模式（可选）。
5. 启动加速进程。
6. 查询各种 SDK 状态信息。
7. 停止加速进程。
说明：
业务引流规则：决定了哪些流量能被加速，一般情况是五元组规则（全量 or 特定）。
多模式规则：决定了进到加速的流量以哪种模式加速，可配置成 bonding / redundant / rtc 模式，对应一些不同的业务场景，如：时延要求高的业务可以配 redundant 模式，音视频类的业务可以用 rtc 或者 bonding 模式。
多模式规则和配置加速参数中模式的关系：
如果没有配置多模规则，则所有业务统一通过配置加速参数中的模式被加速，对某些特定的业务场景可能不是最优选择。
如果配置了多模式规则，则多模式规则的优先级更高。
SDK 内置策略路由管理
云聚通 SDK 内置策略路由管理模块，该功能可选，请 vendor 厂家根据自身情况决定是否启用，一般情况下建议使用。
SDK 内置策略路由模块简介
云聚通 SDK 内置的策略路由管理模块是基于 WAN 接口源 IP 的策略路由，让指定源 IP 的数据包从该源 IP 对应的接口发送出去。如果没有这样的策略路由，包将会统一走默认路由发送出去，会导致 SDK 无法从多网卡收发报文。
例如，设备有 ath0 和 rmnet_mhi0.1 两个 WAN 接口，地址分别为 192.168.81.80 和 10.221.7.233，下一跳网关分别为 192.168.81.1 和 10.21.5.17，那么 SDK 会根据接口 IP 地址的变化和默认路由，生成这样的策略路由：
/tmp # ip rule0: from all lookup 1281: from all lookup local79: from 198.18.0.1 lookup 18079: from all fwmark 0x1/0xf lookup 18080: from 192.168.81.80 lookup 10081: from 10.221.7.233 lookup 101
优先级为79、路由表 ID 为180的策略，SDK 默认会添加，不管 SDK 策略路由管理是否开启都会添加。
其中198.18.0.1为 SDK 为 mp_tun0网卡接口所配置的 IP 地址，firewall mark 0x1/0xf 是对需要加速的业务所打的标记。路由表180的默认出口为 mp_tun0口，最终将业务引流到 mp_tun0网卡。SDK 多网协议会对来自 mp_tun0网卡的所有流量进行加速处理。
SDK 策略路由管理会添加优先级为80和81的两个规则。同时，SDK 策略路由管理会将对应的默认路由加入到 ID 为100和101的路由表里，如下：
/tmp # ip route ls table 100default via 192.168.81.1 dev ath0unreachable default metric 50000/tmp # ip route ls table 101default via 10.21.5.17 dev rmnet_mhi0.1unreachable default metric 50000
因此，vendor 厂家可以根据自身 OS 的情况决定是否启用 SDK 内置的策略路由模块。如果不启用 SDK 内置的策略路由模块，那么上述工作需要由 vendor 自行实现。
开启 SDK 策略路由管理
curl -X POST 'http://127.0.0.1:9801/api/v2/route/policyRouteManagment' --header 'enable:true'
注意：
本配置会自动持久化保存，无需多次配置。建议在安装 SDK 时执行一次即可，若每次启动 SDK 都重新开关可能会导致路由异常。
关闭 SDK 策略路由管理
curl -X POST 'http://127.0.0.1:9801/api/v2/route/policyRouteManagment' --header 'enable:false'
加速进程控制
配置加速参数
在启动加速进程前，vendor 厂商需要收集必选参数，在启动 SDK 加速时需要作为参数携带。
必选参数：
1. 激活参数二选一：
vendor 和 sn：vendor 是设备厂商型号，sn 是设备厂商提供的序列号。
dataKey：设备 License key。
2. interfaces：设备 WAN 物理接口列表，参与多网聚合的接口。
3. scheduleMode：默认工作模式：bonding、 redundant、rtc。
说明：
云聚通功能激活的两种方式，具体选择哪种 vendor 可根据自身情况决定：
1. vendor+sn：通过设备序列号激活，要求提前在腾讯云控制台创建待激活设备。
2. dataKey：通过 License key 激活，请向腾讯云销售和商务获取。
scheduleMode 模式说明：
模式 | 场景 | 说明 |
bonding | 推流，大带宽 | 将业务流量分担到多条链路，充分利用所有链路带宽。 效果：大带宽，可靠传输，抗弱网。 |
redundant | 游戏，控制信令 | 业务报文在所有链路复制发送，接收方挑选最先到达的报文转发。 效果：消耗额外带宽保证最低时延。 |
rtc | 实时音视频 | 业务流量优先时延最低的链路传输，同时利用其他链路作为补充。 效果：不消耗额外带宽且保证业务流畅不卡顿，抗弱网能力强。 |
调用如下接口配置加速的各项参数（仅配置参数不启动加速）：
curl -X 'POST' 'http://127.0.0.1:9801/api/v2/client/mp-speeder' -H 'accept: */*' -H 'Content-Type: application/json' -d '{"dataKey":"get this devicekey from tencent and replace it here","interfaces": ["usb0","usb1","eth0"],"registerEnv": -2,"scheduleMode": "bonding"}'
本接口传入 Client 实体，定义如下：
name | type | 说明 |
dataKey | string | 必选：vendor+sn 与 dataKey 二选一。设备 dataKey。 |
vendor | string | 必选：vendor+sn 与 dataKey 二选一。设备厂商型号。 |
sn | string | 必选：vendor+sn 与 dataKey 二选一。设备厂商提供的设备唯一序列号。 |
registerEnv | integer | 必选。取值：1。 |
interfaces | [string] | 必选。参与多网聚合的接口列表。支持指定优先级，范围0~255，数值越小，优先级越高，优先级与网卡以冒号间隔。如果不传入优先级，则默认为64。注：redundant 模式下不支持传入优先级。["eth1:100", "eth2"]。 |
scheduleMode | string | 必选。默认加速模式。"bonding", "redundant", "rtc"。 |
accGateway | string | 可选。指定加速网关 IP，多个 IP 使用逗号分隔。如果不指定该参数，SDK 将自动就近接入。否则强制连接指定加速网关，例如："120.30.39.129"。 |
gwPort | string | 可选。网关端口，默认："443"。 |
UUID | string | 可选。硬件指纹，如果不指定该参数，SDK 会自动根据硬件生成。 |
disableCrypto | integer | 可选。允许客户在启动加速时，选择是否加密。默认开启流量加密，关闭加密可以降低流量消耗。 0：开启流量加密（默认）。 1：关闭流量加密。 |
flowStatisticsInterval | integer | 可选。链路加速流量统计频率，默认3秒。 |
maxRttDisableAggregation | integer | 可选。链路参与聚合时延阈值，默认460ms。 |
maxRttThreshold | integer | 可选。链路故障检测启动时延，默认460ms。 |
minSwitchRTT | integer | 可选。链路快切敏感度，默认20ms。 |
maxDelayUntilFailed | integer | 可选。链路参与切换时延阈值，默认460ms。 |
enableRecreatePathPconn | bool | 是否开启重建 path。 |
注意：
上述配置需要重启加速进程使配置生效。
首次加速之前需要确定一个 mac 地址不会更改的网卡，将网卡名写入
/usr/local/etc/mp-speeder/mp_client_ifname.conf文件中。请务必配置此文件，否则无法加速，配置命令示例：
echo '{"ifName":"eth0"}' > /usr/local/etc/mp-speeder/mp_client_ifname.conf
启动加速（异步）
调用如下接口将启动加速，之后 SDK 会创建名为 mp_tun0 的虚拟网卡，业务流量将根据引流策略被引导至该虚拟接口进行加速。（在调用此接口前，请确保加速参数已配置好）。
curl -X 'POST' 'http://127.0.0.1:9801/api/v2/client/mp-speeder/start' -H 'accept: */*' -H 'Content-Type: application/json'
启动加速后需要调用“查询加速状态接口”来判断加速是否启动成功。
停止加速（异步）
停止多网加速后，所有流量都不会加速，加速中止，mp_tun0 的虚拟网卡接口销毁。
curl -X 'POST' 'http://127.0.0.1:9801/api/v2/client/mp-speeder/stop' -H 'accept: */*' -H 'Content-Type: application/json'
停止加速后需要调用“查询加速状态接口”来判断加速是否停止。
重启加速（异步）
重新启动加速进程，并重新加载配置。该接口一般用于修改配置之后使配置生效。
curl -X 'POST' 'http://127.0.0.1:9801/api/v2/client/mp-speeder/restart' -H 'accept: */*' -H 'Content-Type: application/json'
重启加速后需要调用“查询加速状态接口”
查询加速状态
本接口会返回 Status 实体，包含 SDK 状态信息。
curl -X GET "http://127.0.0.1:9801/api/v2/client/mp-speeder" -H "accept: */*" -H "Content-Type: application/json"
Status 定义：
name | type | 说明 |
ready | boolean | 加速进程是否正常启动。 |
UUID | string | 设备硬件指纹。 |
dataKey | string | 设备 dataKey。 |
swVersion | string | SDK 软件版本。 |
accGateway | string | 加速网关 IP 地址。 |
gatewayPort | string | 加速网关端口。 |
interfaces | [string] | 参与多网聚合的接口列表。 |
scheduleMode | string | 默认加速模式，"bonding", "redundant", "rtc"。 |
| | |
查询加速流量信息
本接口会返回 Statistics 实体，包含基于网卡的累计加速流量消耗和加速通道实时速率，统计信息以10秒为间隔定期刷新。
curl -X 'GET' 'http://127.0.0.1:9801/api/v2/client/flowStatistics' -H 'accept: application/json' -H 'all: true'
Statistics 定义：
name | type | 说明 |
interface | string | 链路网卡名称。 |
state | integer | 当前链路工作状态： -2：链路不可用。 60：链路被临时禁用。 100：链路正常。 |
totalReceivedBytes | integer | 接收方向的累计加速流量，单位 Bytes。 |
totalSendBytes | integer | 发送方向的累计加速流量，单位 Bytes。 |
receivedRate | float | 当前网卡加速通道的接收速率，单位 bit/s。 |
sendRate | float | 当前网卡加速通道的发送速率，单位 bit/s。 |
loss | float | 当前网卡加速通道的丢包率。丢包率以小数形式表示，例如0.1表示丢包率为10%，1表示丢包率为100%。 |
rtt | integer | 当前网卡加速通道的 rtt，单位 ms。 注：-1 表示当前链路不可用。 |
业务引流
业务引流主要作用是将感兴趣的流量引导进 mp_tun 虚拟接口，以便进行加速。其原理是对配置的五元组流量打标记，做策略路由，通过 mp_tun 口把流量导向 SDK 处理。被引过来的流量将采用默认加速模式（在“加速必选参数”中配置）。
注意：
一旦进行业务引流配置操作，必须重启加速进程使配置生效。
curl -X 'POST' 'http://127.0.0.1:9801/api/v2/client/mp-speeder/restart' -H 'accept: */*' -H 'Content-Type: application/json' 添加全量引流规则
拦截本机下挂设备访问互联网的全量 TCP/UDP 流量，这些流量会被引流进入 SDK。
注意：
1. 全量引流规则只适用于本机下挂设备，不支持本机自身流量。如需加速本机流量，请配置特定引流规则，源 IP 填0.0.0.0。
2. 全量引流会配置在 lan 口（或 LAN 口）上，请确保网卡名中有 "lan" 字样。
3. 如果在没有 lan 口（或 LAN 口）的情况下配置了全量引流，可能会导致 SSH 流量被引入，进而导致无法远程连接设备。
curl -X 'POST' 'http://127.0.0.1:9801/api/v2/route/businessRoute' -H 'accept: */*' -H 'all: true'
添加特定引流规则
对特定的业务五元组进行配置加速，需要设置 -H 'all: false'。
curl -X 'POST' \\'http://127.0.0.1:9801/api/v2/route/businessRoute' \\-H 'accept: */*' \\-H 'all: false' \\-H 'Content-Type: application/json' \\-d '[{"dstIP": "9.134.246.109","protocol": "tcp"}]'
这个例子里面只对 124.220.191.156 为目的 IP 的 TCP 流量进行加速。
本接口携带 businessRoute 实体，参数说明：
name | type | 说明 |
srcIP | string | 可选：源 IP 地址，支持掩码。例如："192.168.3.3/30"。 |
dstIP | string | 可选：目的 IP 地址，支持掩码。例如："192.168.3.3/30"。 |
protocol | string | 可选："TCP"、"UDP"。 |
srcPorts | string | 可选：源端口，支持范围。例如："3303-3330"。 |
dstPorts | string | 可选：目的端口，支持范围。例如："3303-3330"。 |
isBlack | bool | 可选：是否黑名单，默认 false。 |
删除全量引流规则
删除所有加速引流路由，删除后意味着流量不会加速了，但加速进程还在。
curl -X DELETE 'http://127.0.0.1:9801/api/v2/route/businessRoute' --header 'all: true'
删除特定引流规则
删除特定加速引流路由，删除后则对应规则的流量不会再被加速。
curl -X 'DELETE' \\'http://127.0.0.1:9801/api/v2/route/businessRoute' \\-H 'accept: */*' \\-H 'all: false' \\-H 'Content-Type: application/json' \\-d '[{"dstIP": "124.220.191.156","protocol": "tcp"}]'
查询引流规则
本接口将获取所有引流规则，具体 businessRoute 定义参见上节描述。
curl -X 'GET' 'http://127.0.0.1:9801/api/v2/route/businessRoute'
细分流走特定模式
本功能可选，主要用于有针对性的特定流量走不同模式的需求。
典型案例：假设某机器人场景，对于控制信令希望走 redundant 模式以确保超低时延，而对于机载摄像头则采用 RTC 模式以确保视频流畅的同时不会消耗双倍流量。因此，就需要利用本功能，配置匹配规则，根据 IP 五元组精确识别控制流和视频流，然后分别对两条流设置不同的运行模式。
配置匹配规则后，流量将按以下逻辑处理：
1. 首先按照 IP 五元组进行匹配，如果命中则按配置好的规则走特定的加速模式；
2. 如果系统中没有配置任何规则，或者没有匹配上任何规则，则流量将采用默认加速模式。默认加速模式在“加速必选参数”中配置；
3. 多模式规则支持设置优先级，数字越低优先级越高。默认优先级255。
注意：
一旦进行细分流走配置操作，必须重启加速进程使配置生效。
curl -X 'POST' 'http://127.0.0.1:9801/api/v2/client/mp-speeder/restart' -H 'accept: */*' -H 'Content-Type: application/json' 添加多模式规则
multi-mode 的 body 携带 SpeedModeRule 参数：
curl -X 'POST' \\'http://127.0.0.1:9801/api/v2/client/multi-mode' \\-H 'accept: application/json' \\-H 'Content-Type: application/json' \\-d '{"dstIP": "124.220.191.156/32","protocol": "UDP","speedMode": 3}'
SpeedModeRule 实体参数说明：
name | type | 说明 |
priority | integer | 可选：1-255，数字越低优先级越高。默认优先级255。 |
srcIP | string | 可选：源 IP 地址，支持掩码。例如："192.168.3.3/30"。 |
dstIP | string | 可选：目的 IP 地址，支持掩码。例如："192.168.3.3/30"。 |
protocol | string | 可选："TCP"、"UDP"、"ANY"。 |
srcPorts | string | 可选：源端口，支持范围。例如："3303-3330"。 |
dstPorts | string | 可选：目的端口，支持范围。例如："3303-3330"。 |
speedMode | integer | 必选： ● 0 - "DEFAULT"：复用默认加速模式。 ● 1 - "DIRECT"：不加速，走系统默认网卡。 ● 2 - "bonding"：聚合模式。 ● 3 - "rtc"：实时音视频模式。 ● 4 - "redundant"：多发选收模式。 |
删除多模式规则
1. 删除单条规则。
curl -X 'DELETE' \\'http://127.0.0.1:9801/api/v2/client/multi-mode' \\-H 'accept: application/json' \\-H 'all: false' \\-H 'Content-Type: application/json' \\-d '{"priority":0,"dstIP": "124.220.191.156/32","protocol": "UDP"}'
参数如下：
name | type | 说明 |
priority | integer | 可选：1-255，数字越小优先级越高。默认优先级为255。 |
srcIP | string | 可选：源 IP 地址，支持掩码。例如："192.168.3.3/30"。 |
dstIP | string | 可选：目的 IP 地址，支持掩码。例如："192.168.3.3/30"。 |
protocol | string | 可选："TCP"、"UDP"、"ANY"。 |
srcPorts | string | 可选：源端口号，支持范围。例如："3303-3306"。 |
dstPorts | string | 可选：目的端口号，支持范围。例如："3303-3306"。 |
2. 删除所有规则。
curl -X 'DELETE' \\'http://127.0.0.1:9801/api/v2/client/multi-mode' \\-H 'accept: application/json' \\-H 'all: true' \\-H 'Content-Type: application/json' \\-d '{}'
查询多模式规则
本接口会返回 SpeedModeRule 实体，具体返回参数参见上一节 SpeedModeRule 定义。
header 中携带 -H 'all: true' 代表查询所有多模规则。
curl -X 'GET' \\'http://127.0.0.1:9801/api/v2/client/multi-mode' \\-H 'accept: application/json' \\-H 'Content-Type: application/json' \\-H 'all: true' \\-d '{}'
诊断功能
本功能可选，主要用于产品运维。
日志路径
SDK 日志默认输出路径为：/var/log，包含 mp-sdk.log 和 mp-speeder.log。
如有需要可指定日志输出路径，修改方式为：
手动修改 /usr/local/etc/mp-speeder/log_config.json 文件中的 logDir 字段，格式需和文件中保持一致。
{"logLevel": "info","autoUpload": false,"uploadInterval": 10,"logDir": "/var/log"}
说明：
1、如果指定的 logDir 路径不存在，默认会创建。
2、修改完成之后需重启 SDK。
日志上报
可选将日志上报后台用于问题定位。日志上报有如下两种方式：
手动上报：执行一次命令，将设备本地保存的多网日志上报后台。
自动上报：设置上报间隔并打开开关后，日志将周期性上报后台。可以随时关闭开关以停止上报日志。
注意：
本地日志最多占用 50MB 存储空间，上报后本地存储的日志将被自动清理。
修改日志采集参数，需要重启 SDK 才能生效。
1. 配置日志上报参数。
curl -X POST 'http://127.0.0.1:9801/api/v2/diagnosis/log' -H 'accept: application/json' -H 'Content-Type: application/json' -d '{"logLevel": "debug","upload": false,"uploadInterval": 10}'
参数说明：
name | type | 说明 |
logLevel | string | 可选：程序日志的级别，默认"info"，支持配置 "info", "debug", "warn"。 |
autoUpload | boolean | 可选：自动上传的开关，默认 false，为 true 时日志自动上传。 |
uploadInterval | integer | 可选：自动上传的间隔，默认10分钟，不开启自动上传时此参数不生效。 |
2. 手动上报日志
单次上报日志功能，推荐使用。
curl -X POST 'http://127.0.0.1:9801/api/v2/diagnosis/log'
测速逃生回调
添加回调接口
curl -X POST'http://127.0.0.1:9801/api/v2/client/setCallback'-H 'accept: application/json'-H 'Content-Type: application/json'-d '{"callback_url": "http://127.0.0.1:9801/api/v2/client/callBackMock"}'
回调消息体
{"acc_mode": "1","mandatory": true,"code": 2,"reason": "Acc RTT 496.634µs over Master 447.855µs * 1 in 5m0s"}
字段说明：
字段 | 类型 | 含义 |
acc_mode | string | 加速模式。 acc_mode 返回值： 1：聚合模式； 2：双发模式； 3：快切模式。 |
mandatory | bool | 通知 SDK 是否主动关闭加速，false 时表示通知事件仅作为建议。 |
code | int | 关闭加速的异常码。 code 返回值： -6：ACC 链路持续丢包异常； -7：ACC 链路最大时延异常，ACC 链路时延连续大于指定时延并且主链路正常； -8：ACC 链路平均时延在时间窗口内超过主链路平均时延； -9：ACC 链路平均时延超过设置的阈值； -100：可能存在链路异常，仅针对聚合模式； 2：加速无效果，建议关闭加速。 |
reason | string | 关闭加速的具体原因 。 |
注意：
配置完成之后需要重启加速才能生效。
测速配置
此功能需手动配置测速配置文件，文件位置：
/usr/local/etc/mp-speeder/metric.json，可使用默认配置，也可自定义。根据所需要的加速模式进行对应配置，这里以聚合模式举例：
"bonding":{"probeCfg": {"fastProbeInterval": 200,"normalProbeInterval": 1000,"minTimeForSelectProbePoint": 3000},"checkCfg": {"quicDetectTime": 10000,"primaryDetectTime":60000,"secondaryDetectTime":300000,"iQRAlpha": 0.75,"minDetectCount": 4,"maxDetectRTT": 400,"detectTimeout": 1000},"enableAcc": {"lossRate": 5,"quicRTT": 100,"avgRTT": 110,"jitterRTT": 20,"mdevRTT": 20,"maxRTT": 300,"disableQuicWndDetect": true,"disableAvgRTTDetect": false,"disableJitterDetect": false,"disableLossDetect": false},"disableAcc": {"lossCount": 4,"maxRTTCount": 4,"avgRTT": 130,"toleranceRate": 1.1,"minAvgRTT": 66,"SecondaryToleranceRate":1.0,"SecondaryJitterRate":0.8,// 逃生：连续 ${lossCount} 个丢包并且主链路没有连续丢包"EnableLossDetect": true,// 逃生：连续 ${maxRTTCount} 个rtt大于 ${checkCfg.maxDetectRTT} 并且主链路正常"EnableMaxRTTDetect": false,// 逃生：${checkCfg.primaryDetectTime} 时间窗口内acc链路的avgRTT大于 ${disableAcc.avgRTT}"EnablePrimaryAvgRTTDetect": false,// 逃生：${checkCfg.primaryDetectTime} 时间窗口内acc链路的avgRTT大于主链路avgRTT"EnablePrimaryDetect": false,// 建议关闭：${checkCfg.secondaryDetectTime} 时间窗口内acc链路的avgRTT大于主链路avgRTT"EnableSecondaryDetect": false,// 建议关闭：${checkCfg.primaryDetectTime} 时间窗口内所有辅链路全丢包"EnableSlaveLossDetect": false}}
注意：
配置完成之后需要重启加速才能生效。
查看回调接口
curl -X 'GET''http://127.0.0.1:9801/api/v2/client/getCallback'-H 'accept: application/json'-H 'Content-Type: application/json'
