说明：

本文适用于腾讯云容器服务（Tencent Kubernetes Engine ，TKE），以下简称 TKE。

应用场景

当需明确服务请求来源以满足业务需求时，则需后端服务能够准确获取请求客户端的真实源 IP。例如以下场景：

• 具有对服务请求的来源进行审计的需求，例如异地登录告警。
• 具有针对安全攻击或安全事件溯源的需求，例如 APT 攻击及 DDoS 攻击等。
• 业务场景具有数据分析的需求，例如业务请求区域统计。
• 其他需获取客户端地址的需求。

实现方法

在 TKE 中默认的外部负载均衡器为 腾讯云负载均衡 作为服务流量的访问首入口，腾讯云负载均衡器会将请求流量负载转发到 Kubernetes 工作节点的 Kubernetes Service（默认）。此负载均衡过程会保留客户端真实源 IP（透传转发），但在 Kubernetes Service 转发场景下，无论使用 iptbales 或 ipvs 的负载均衡转发模式，转发时都会对数据包做 SNAT，即不会保留客户端真实源 IP。在 TKE 使用场景下，本文提供以下4种方式获取客户端真实源 IP，请参考本文按需选择适用方式。

通过 Service 资源的配置选项保留客户端源 IP

该方式优缺点分析如下：

• 优点：只需修改 Kubernetes Service 资源配置即可。
• 缺点：会存在潜在的 Pods（Endpoints）流量负载不均衡风险。

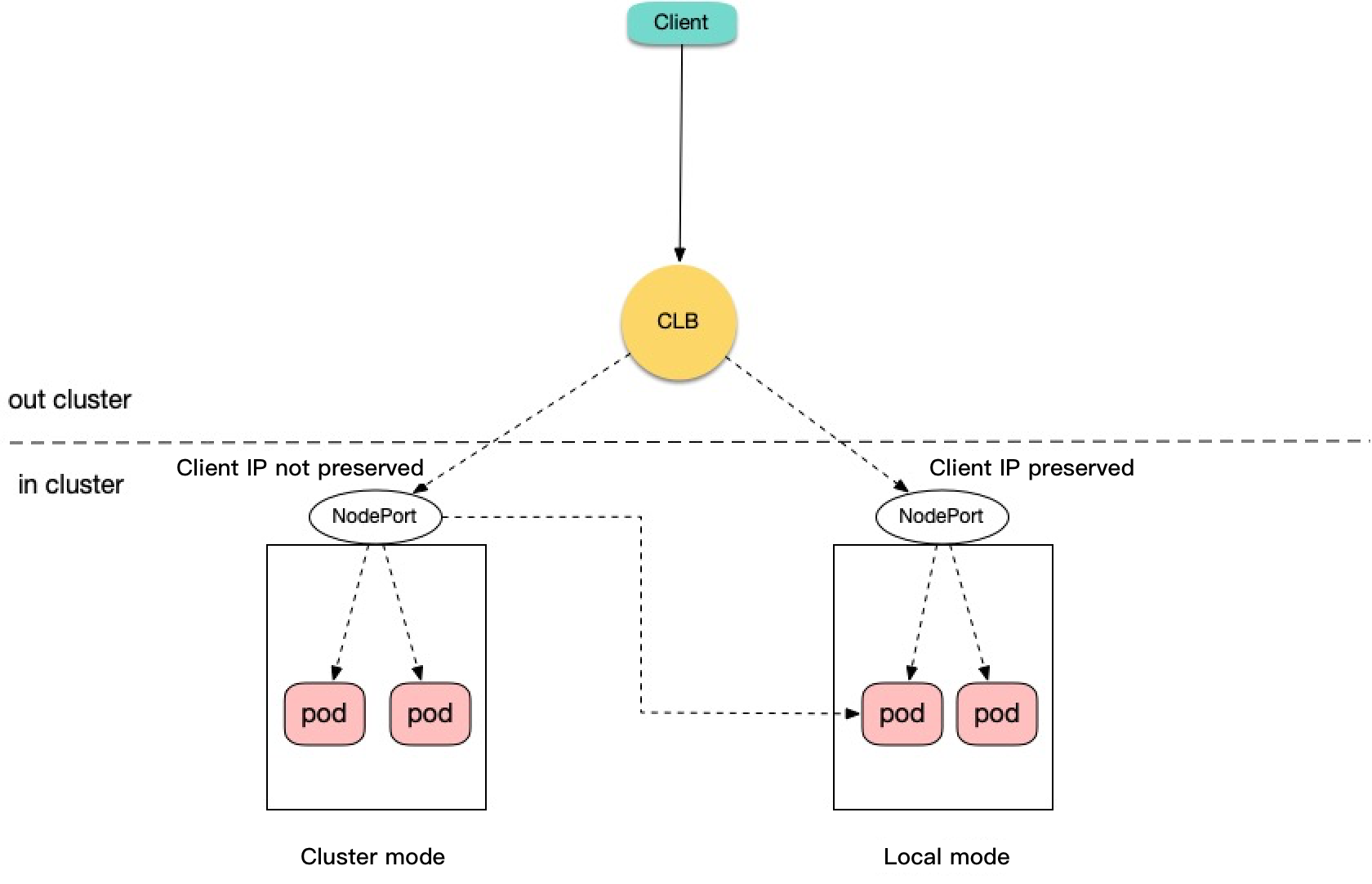

如需启用保留客户端 IP 功能，可在 Service 资源中配置字段 Service.spec.externalTrafficPolicy。该字段表示服务是否希望将外部流量路由到节点本地或集群范围的 Pods。有两个选项值：Cluster（默认）和 Local 方式。如下图所示：

• Cluster：表示隐藏客户端源 IP，LoadBalancer 和 NodePort 类型服务流量可能会被转发到其他节点的 Pods。
• Local：表示保留客户端源 IP 并避免 LoadBalancer 和 NodePort 类型的服务流量转发到其他节点的 Pods，详情请参考 Kubernetes 设置外部负载均衡器说明。相关 YAML 配置示例如下：

  apiVersion: v1
  kind: Service
  metadata:
  name: example-Service
  spec:
  selector:
  app: example-Service
  ports:
  - port: 8765
    targetPort: 9376
  externalTrafficPolicy: Local
  type: LoadBalancer


通过 TKE 原生 CLB 直通 Pod 转发模式获取

该方式优缺点分析如下：

• 优点：为 TKE 原生支持的功能特性，只需在控制台参考对应文档配置即可。
• 缺点：集群需开启 VPC-CNI 网络模式。

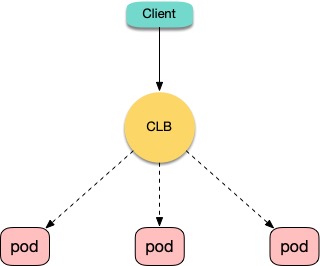

使用 TKE 原生支持的 CLB 直通 Pod 的转发功能（CLB 透传转发，并绕过 Kubernetes Service 流量转发），后端 Pods 收到的请求的源 IP 即为客户端真实源 IP，此方式适用于四层及七层服务的转发场景。转发原理如下图：

详细介绍和配置请参见 在 TKE 上使用负载均衡直通 Pod。

通过 HTTP Header 获取

该方式优缺点分析如下：

• 优点：在七层（HTTP/HTTPS）流量转发场景下推荐选择该方式，可通过 Web 服务代理的配置或后端应用代码直接获取 HTTP Header 中的字段，即可拿到客户端真实源 IP，非常简单高效。
• 缺点：仅适用于七层（HTTP/HTTPS）流量转发场景，不适用于四层转发场景。

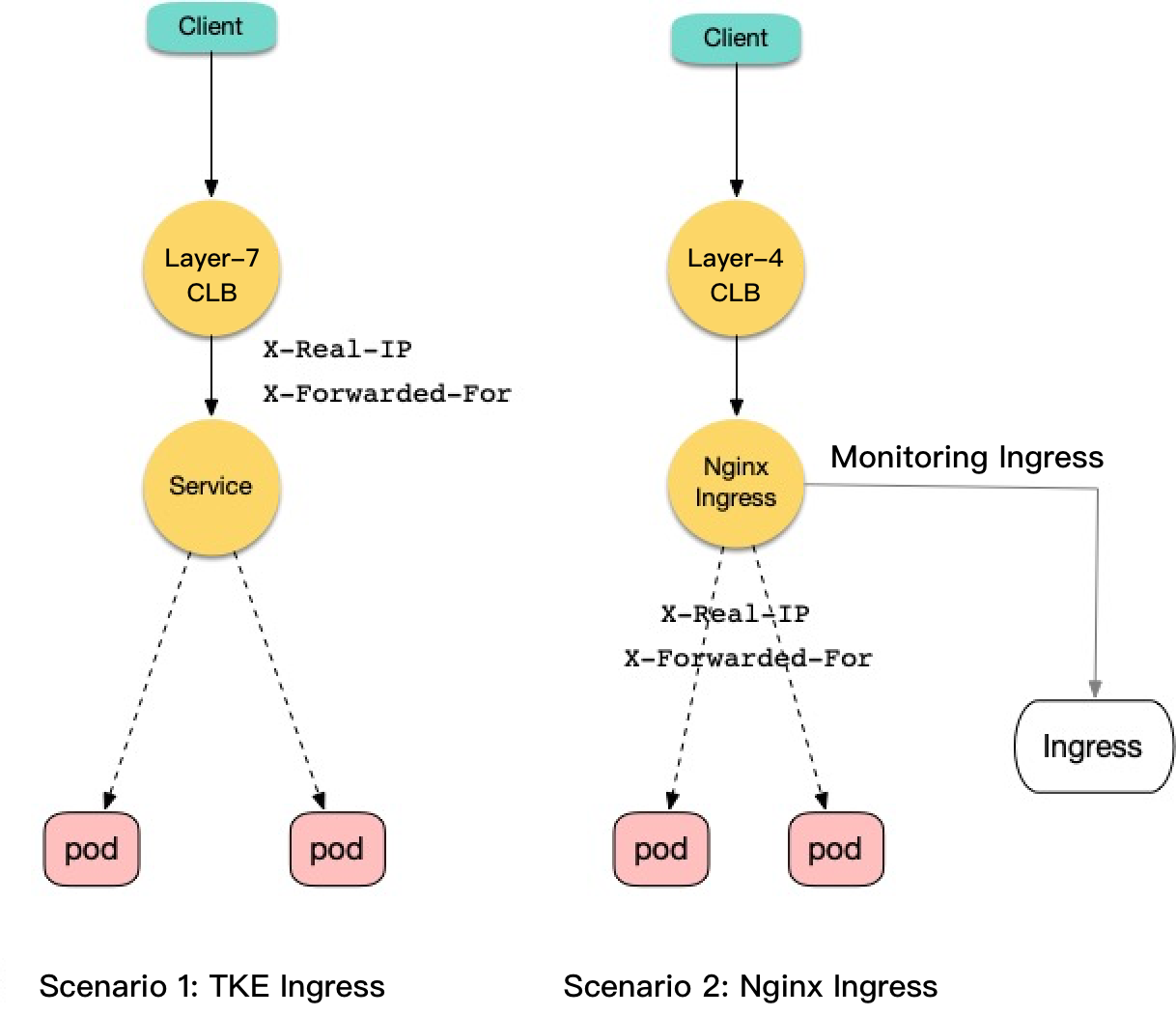

在七层（HTTP/HTTPS）服务转发场景下，可以通过获取 HTTP Header 中 X-Forwarded-For 和 X-Real-IP 字段的值来获取客户端真实源 IP。TKE 中有两种场景使用方式，原理介绍图如下所示：

场景一：使用 TKE Ingress 获取真实源 IP

腾讯云负载均衡器（CLB 七层） 默认会将客户端真实源 IP 放至 HTTP Header 的 X-Forwarded-For 和 X-Real-IP 字段。当服务流量在经过 Service 四层转发后会保留上述字段，后端通过 Web 服务器代理配置或应用代码方式获取到客户端真实源 IP，详情请参见 负载均衡如何获取客户端真实 IP。通过容器服务控制台获取源 IP 步骤如下：

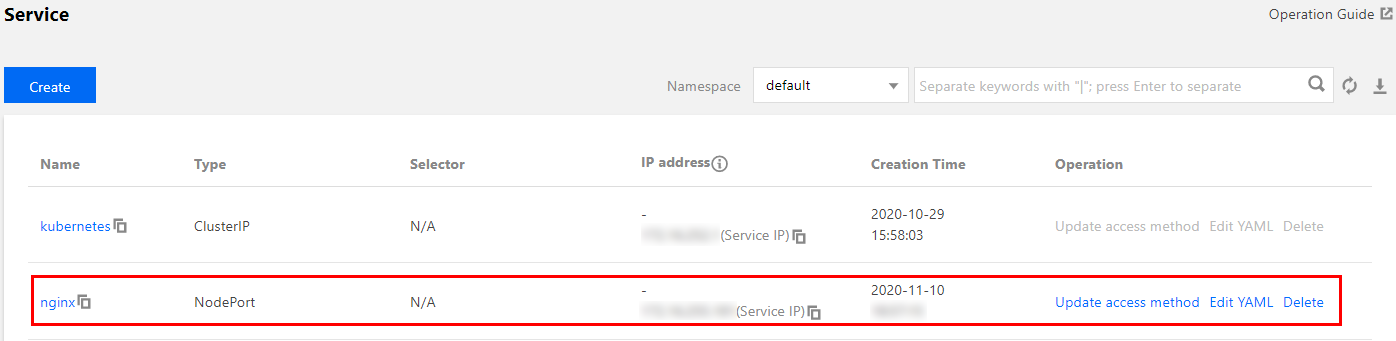

1. 为工作负载创建一个主机端口访问方式的 Service 资源，本文以 nginx 为例。如下图所示：

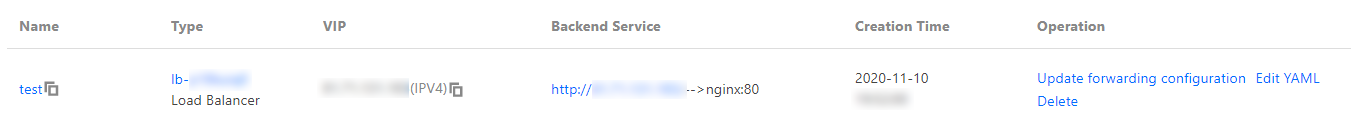

2. 为该 Service 创建一个对应的 Ingress 访问入口，本文以 test 为例。如下图所示：

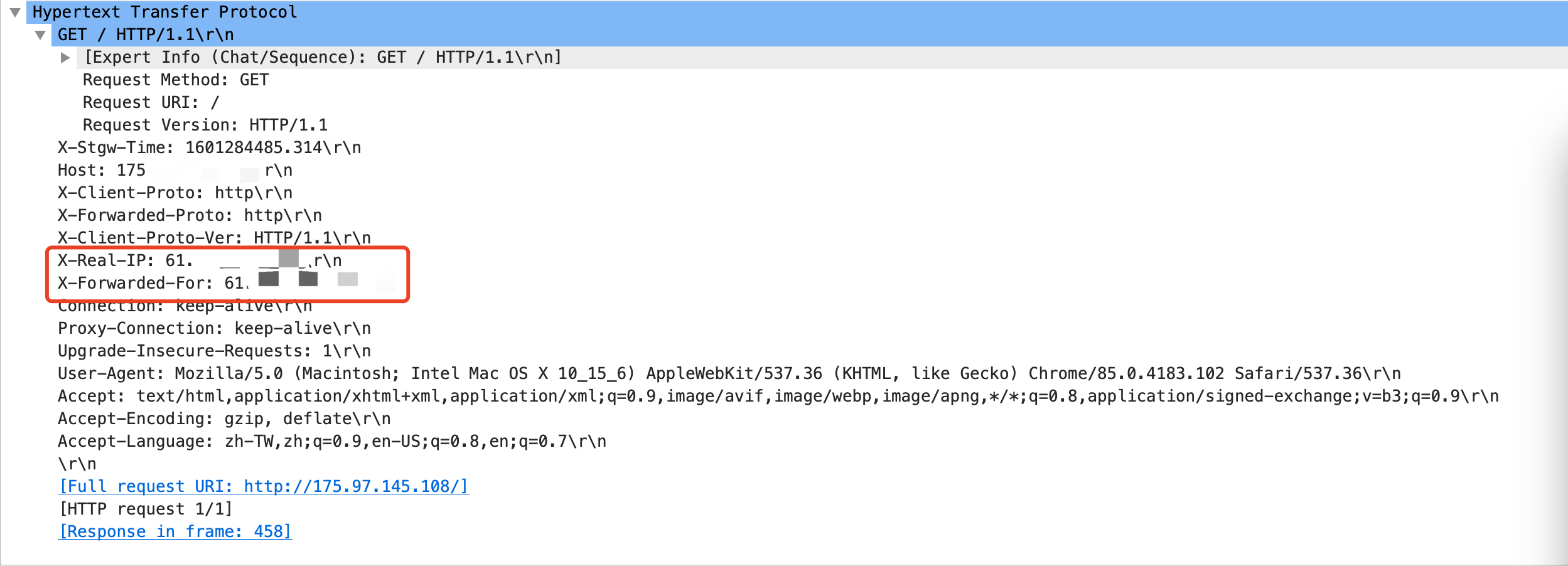

3. 待配置生效后，在后端通过获取 HTTP Header 中的 X-Forwarded-For 或 X-Real-IP 字段值得到客户端真实源 IP。后端抓包测试结果示例如下图所示：


场景二：使用 Nginx Ingress 获取真实源 IP

Nginx Ingress 服务部署需要 Nginx Ingress 能直接感知客户端真实源 IP，可以采用保留客户端源 IP 的配置方式，详情请参见 Kubernetes 设置外部负载均衡器说明。或通过 CLB 直通 Pod 的方式，详情请参见 在 TKE 上使用负载均衡直通 Pod。当 Nginx Ingress 在转发请求时会通过 X-Forwarded-For 和 X-Real-IP 字段来记录客户端源 IP，后端可以通过此字段获得客户端真实源 IP。配置步骤如下：

1. Nginx Ingress 可以通过 TKE 应用商店、自定义 YAML 配置或使用官方（helm 安装）方式安装，原理和部署方法请参见 在 TKE 上部署 Nginx Ingress 中的部署方案1或方案3。若选择方案1部署，则需要修改 Nginx Ingress Controller Service 的 externalTrafficPolicy 字段值为 Local 。
   安装完成后，会在容器服务控制台自动为 Nginx Ingress Controller 服务创建一个 CLB（四层）访问入口，如下图所示：


2. 为需转发的后端服务创建一个 Ingress 资源并配置转发规则。YAML 示例如下：

   apiVersion: networking.k8s.io/v1beta1
   kind: Ingress
   metadata:
   annotations:
   kubernetes.io/ingress.class: nginx  # ingressClass类为"nginx"
   name: example
   namespace: default
   spec:
   rules:  # 配置服务转发规则
    - http:
       paths:
         - backend:
             serviceName: nginx
             servicePort: 80
           path: /

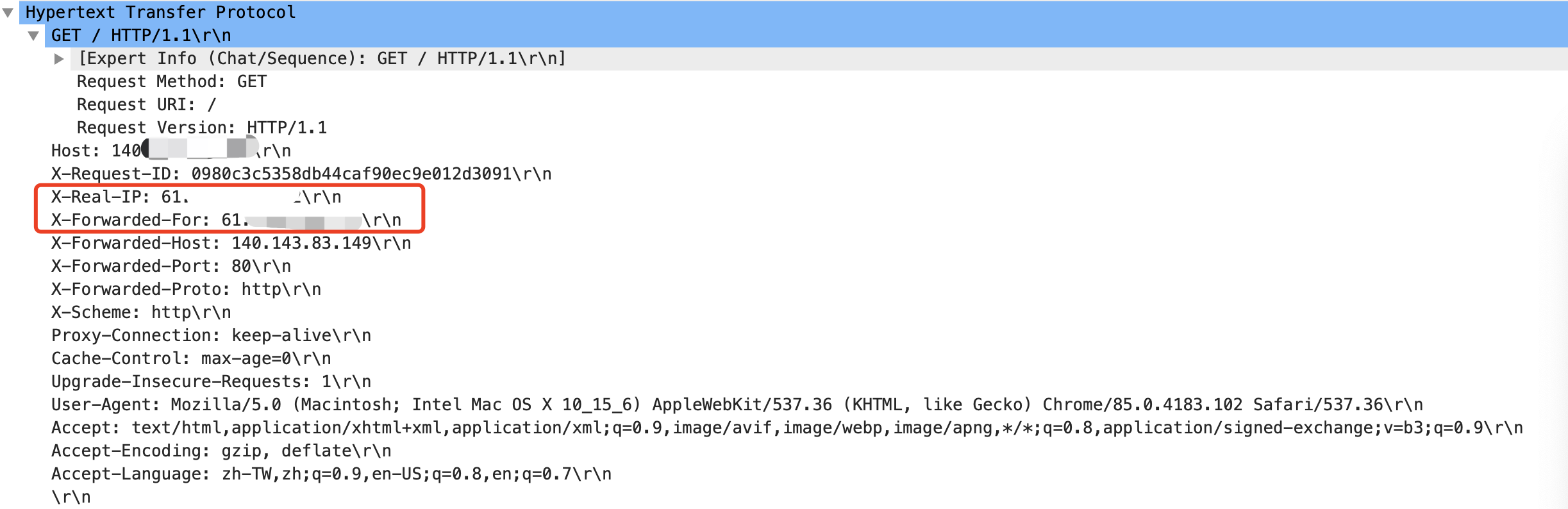

3. 待配置生效后，在后端获取 HTTP Header 中的 X-Forwarded-For 或 X-Real-IP 字段值得到客户端真实源 IP。后端抓包测试结果示例如下图所示：


通过 TOA 内核模块加载获取真实源 IP

该方式优缺点分析如下：

• 优点：对于 TCP 传输方式，在内核层面且仅对 TCP 连接的首包进行改造，几乎没有性能损耗。
• 缺点：
• 需要在集群工作节点上加载 TOA 内核模块，且需在服务端通过函数调用获取携带的源 IP 及端口信息，配置使用较复杂。
• 对于 UDP 传输方式，会对每个数据包改造添加 option 数据（源 IP 和源端口），带来网络传输通道性能损耗。

TOA 内核模块原理和加载方式请参见 获取访问用户真实 IP 文档。
