最后更新时间： 2024-08-12 17:49:23

概述
本文介绍如何配置 Nginx Ingress 来集成监控和日志系统以提升可观测性，包括与腾讯云上托管的 Prometheus、Grafana 和 CLS 这些产品的集成；也包括与自建的 Prometheus 和 Grafana 的集成。
集成 Prometheus 监控
如果您使用了 腾讯云 Prometheus 监控服务关联 TKE 集群，或者是安装了 Prometheus Operator 来监控集群，都可以启用 ServiceMonitor 来采集 Nginx Ingress 的监控数据，values.yaml 配置方法：
controller:
  metrics:
    enabled: true # 专门创建一个 service 给 Prometheus 用作 Nginx Ingress 的服务发现
    serviceMonitor:
      enabled: true # 下发 ServiceMonitor 自定义资源，启用监控采集规则
集成 Grafana 监控面板
如果您使用了 腾讯云 Prometheus 监控服务关联 TKE 集群 且关联了 腾讯云 Grafana 服务，或者如果您有自建的 Grafana，直接将 Nginx Ingress 官方提供的 Grafana Dashboards 中两个监控面板 (json 文件) 导入 Grafana 即可。
集成 CLS 日志服务
以下内容将指导您如何将 Nginx Ingress Controller 的 access log 采集到 CLS，并结合 CLS 的仪表盘分析日志。
1. 在 values.yaml 中配置 nginx 访问日志的格式，同时设置时区以便时间戳能展示当地时间（增强可读性）：
controller:
  config:
    log-format-upstream:
      $remote_addr - $remote_user [$time_local] "$request"
      $status $body_bytes_sent "$http_referer" "$http_user_agent"
      $request_length $request_time [$proxy_upstream_name] [$proxy_alternative_upstream_name] $upstream_addr
      $upstream_response_length $upstream_response_time $upstream_status $req_id $host
  extraEnvs:
    - name: TZ
      value: Asia/Shanghai
2. 确保集群启用了日志采集功能。
3. 为 Nginx Ingress Controller 准备好 CLS 日志集和日志主题，如果没有，请前往 CLS 控制台 根据自己的需求来创建，并记录日志主题的 ID。
4. 为日志主题开启索引：

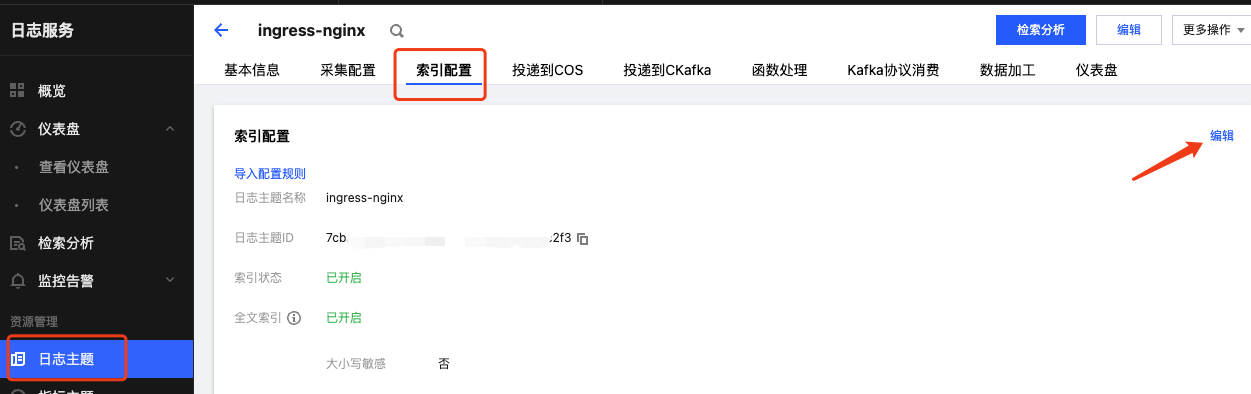

进入 日志主题 的索引配置页面，单击编辑：
﻿
﻿

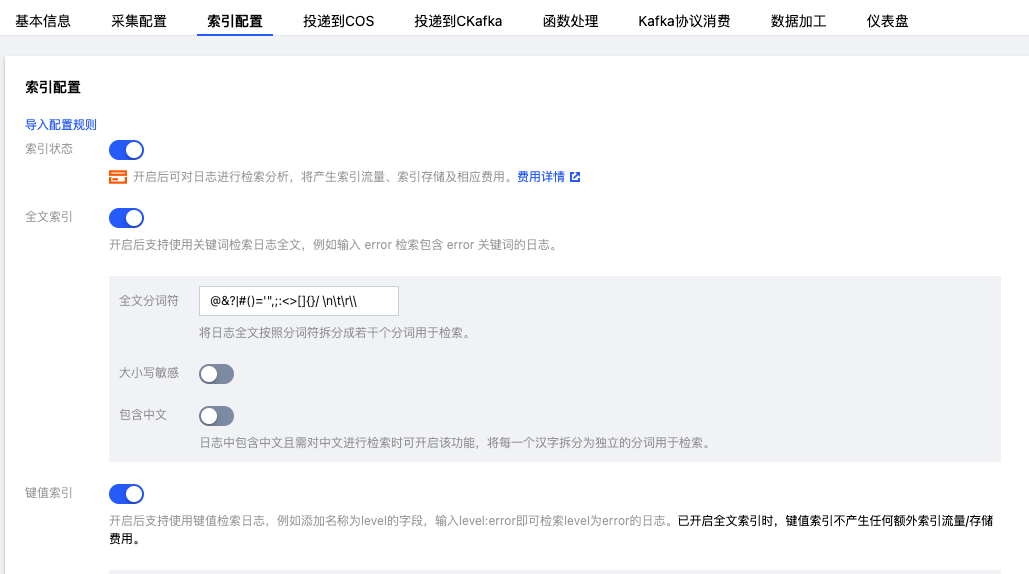

启用索引，全文分词符为  @&?|#()='",;:<>[]{}/ \\n\\t\\r\\\\ ：
﻿
﻿

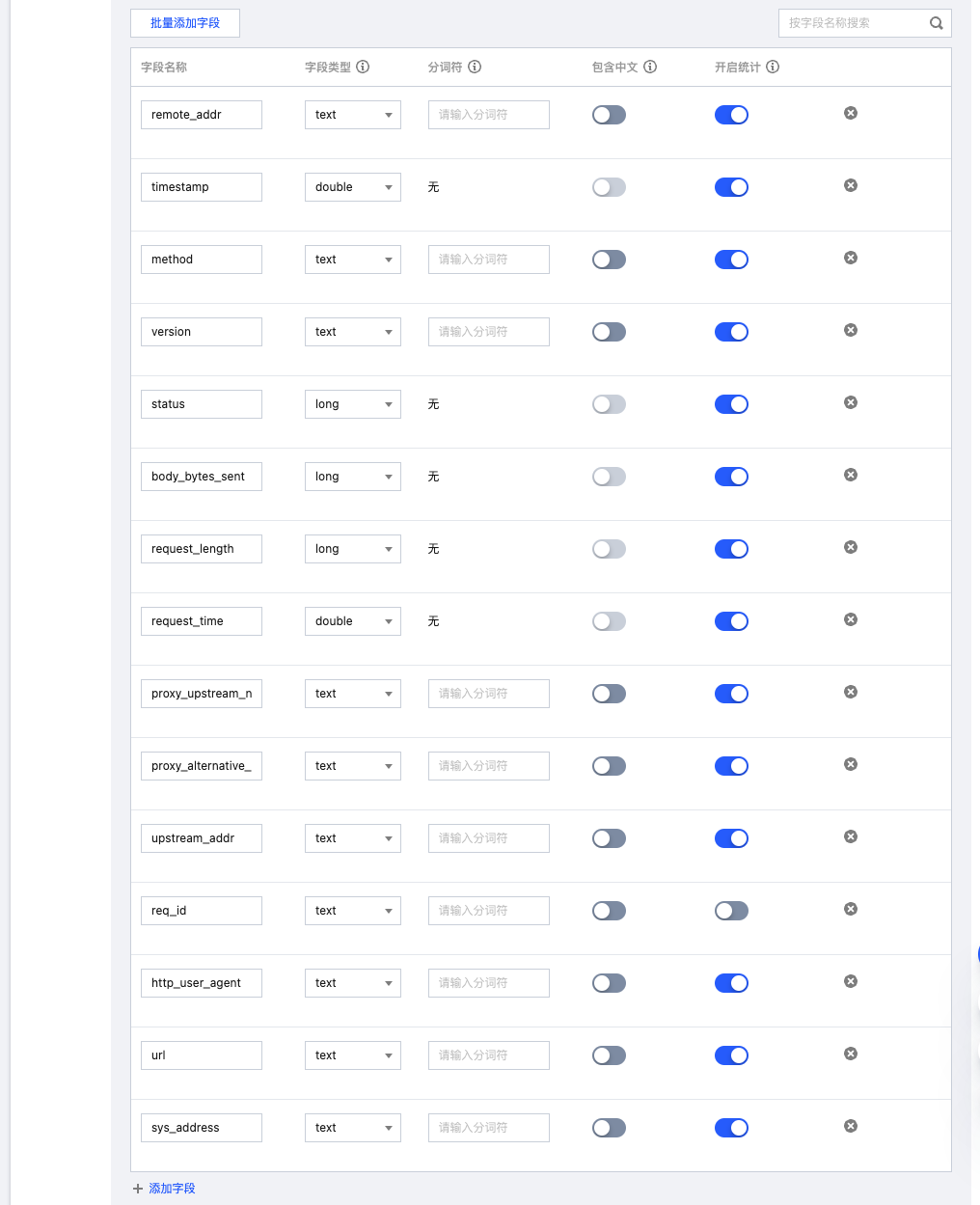

批量添加索引字段 (需与下图中配置保持一致)：
﻿
﻿
﻿

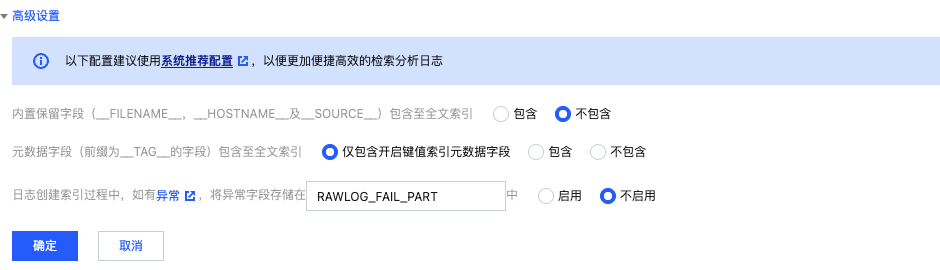

高级设置：

﻿
﻿
5. 创建 TKE 日志采集规则（根据实际情况二选一）：
注意：
必须替换的配置项是 topicId，即日志主题 ID，表示采集的日志将会发送到该 CLS 日志主题里。
根据自己实际情况选择配置采集标准输出还是日志文件，nginx ingress 默认是将日志输出到标准输出，您也可以选择将日志落盘到日志文件，详情请参见 日志轮转。
采集标准输出：
apiVersion: cls.cloud.tencent.com/v1
kind: LogConfig
metadata:
  name: ingress-nginx-controller # 日志采集规则名称，如果是多个 nginx ingress 实例，这里不能冲突
spec:
  clsDetail:
    topicId: "********-****-****-****-************" # 替换日志主题的 ID
    logType: fullregex_log
    extractRule:
      beginningRegex: (\\S+)\\s-\\s(\\S+)\\s\\[([^\\]]+)\\]\\s\\"(\\w+)\\s(\\S+)\\s([^\\"]+)\\"\\s(\\S+)\\s(\\S+)\\s\\"([^\\"]*)\\"\\s\\"([^\\"]*)\\"\\s(\\S+)\\s(\\S+)\\s\\[([^\\]]*)\\]\\s\\[([^\\]]*)\\]\\s(\\S+)\\s(\\S+)\\s(\\S+)\\s(\\S+)\\s(\\S+)\\s(\\S+)
      logRegex: (\\S+)\\s-\\s(\\S+)\\s\\[([^\\]]+)\\]\\s\\"(\\w+)\\s(\\S+)\\s([^\\"]+)\\"\\s(\\S+)\\s(\\S+)\\s\\"([^\\"]*)\\"\\s\\"([^\\"]*)\\"\\s(\\S+)\\s(\\S+)\\s\\[([^\\]]*)\\]\\s\\[([^\\]]*)\\]\\s(\\S+)\\s(\\S+)\\s(\\S+)\\s(\\S+)\\s(\\S+)\\s(\\S+)
      keys:
        - remote_addr
        - remote_user
        - time_local
        - timestamp
        - method
        - url
        - version
        - status
        - body_bytes_sent
        - http_referer
        - http_user_agent
        - request_length
        - request_time
        - proxy_upstream_name
        - proxy_alternative_upstream_name
        - upstream_addr
        - upstream_response_length
        - upstream_response_time
        - upstream_status
        - req_id
        - sys_address
  inputDetail:
    type: container_stdout
    containerStdout:
      namespace: ingress-nginx # nginx ingress 所在命名空间
      workload:
        kind: deployment
        name: ingress-nginx-controller # 选中 nginx ingress controller 的 deployment 名称
采集日志文件：
apiVersion: cls.cloud.tencent.com/v1
kind: LogConfig
metadata:
  name: ingress-nginx-controller # 日志采集规则名称，如果是多个 nginx ingress 实例，这里不能冲突
spec:
  clsDetail:
    topicId: "********-****-****-****-************" # 替换日志主题的 ID
    logType: fullregex_log
    extractRule:
      beginningRegex: (\\S+)\\s-\\s(\\S+)\\s\\[([^\\]]+)\\]\\s\\"(\\w+)\\s(\\S+)\\s([^\\"]+)\\"\\s(\\S+)\\s(\\S+)\\s\\"([^\\"]*)\\"\\s\\"([^\\"]*)\\"\\s(\\S+)\\s(\\S+)\\s\\[([^\\]]*)\\]\\s\\[([^\\]]*)\\]\\s(\\S+)\\s(\\S+)\\s(\\S+)\\s(\\S+)\\s(\\S+)\\s(\\S+)
      logRegex: (\\S+)\\s-\\s(\\S+)\\s\\[([^\\]]+)\\]\\s\\"(\\w+)\\s(\\S+)\\s([^\\"]+)\\"\\s(\\S+)\\s(\\S+)\\s\\"([^\\"]*)\\"\\s\\"([^\\"]*)\\"\\s(\\S+)\\s(\\S+)\\s\\[([^\\]]*)\\]\\s\\[([^\\]]*)\\]\\s(\\S+)\\s(\\S+)\\s(\\S+)\\s(\\S+)\\s(\\S+)\\s(\\S+)
      keys:
        - remote_addr
        - remote_user
        - time_local
        - timestamp
        - method
        - url
        - version
        - status
        - body_bytes_sent
        - http_referer
        - http_user_agent
        - request_length
        - request_time
        - proxy_upstream_name
        - proxy_alternative_upstream_name
        - upstream_addr
        - upstream_response_length
        - upstream_response_time
        - upstream_status
        - req_id
        - sys_address
  inputDetail:
    type: container_file
    containerFile:
      namespace: ingress-nginx # nginx ingress 所在命名空间
      workload:
        kind: deployment
        name: ingress-nginx-controller # 选中 nginx ingress controller 的 deployment 名称
      container: controller
      logPath: /var/log/nginx
      filePattern: nginx_access.log
6. 测试 Ingress 请求，产生日志数据。
7. 进入日志服务控制台的 检索分析 页面，选择 nginx ingress 所使用的日志主题，确认日志能够被正常检索。
8. 如果一切正常，可以使用日志服务的 Nginx 访问大盘 和 Nginx 监控大盘 两个预置仪表盘并选择 nginx ingress 所使用的日志主题来展示 nginx 访问日志的分析面板.
9. 在日志服务的 Nginx 访问大盘 和 Nginx 监控大盘 可以直接通过面板来设置监控告警规则，详情请参见 监控告警概述。
