网络精细调度
网络精细调度能力提供了一系列功能，保证业务网络方面的服务质量保证。全方位提升网络表现，以及灵活限制容器对网络的使用。
功能一：出入方向限速
功能介绍
限制某个容器的入、出带宽。
使用方式
1. 部署 QoS Agent。
2. 在集群里的“扩展组件”页面，找到部署成功的 QoS Agent，单击右侧的更新配置。
3. 在修改 QoS Agent 的组件配置页面，勾选网络 QoS 增强。
4. 单击完成。
5. 部署业务。
6. 部署关联该业务的 PodQOS 对象，选择需要作用的业务，示例如下：
apiVersion: ensurance.crane.io/v1alpha1kind: PodQOSmetadata:name: aspec:labelSelector:matchLabels:k8s-app: a # 选择需要降低优先级的业务的 LabelresourceQOS:netIOQOS:netIOLimits:rxBps: 50 # rxBps 代表入方向的最大带宽，单位为 Mbps，0表示无限制，最大可以输入13位的整数txBps: 50 # txBps 代表出方向的最大带宽，单位为 Mbps，0表示无限制，最大可以输入13位的整数
功能二：优先级（带宽绝对抢占）
功能介绍
用户为不同的容器设置不同的优先级，按照优先级分配网口的带宽资源。以三档优先级为例说明网络入带宽的调度策略，可扩展到更多档优先级：
最高优先级（优先级为0）的容器不受网络 QoS 限制，可任意使用带宽资源。
所有较低优先级（优先级为1、2）容器使用的带宽之和小于 rx_bps_max 减最高优先级带宽时，每个容器可以使用的带宽不受限制，并都可以超过 rx_bps_min。
所有较低优先级（优先级为1、2）容器使用的带宽之和大于 rx_bps_max 时，最多可以使用 rx_bps_max 减较高优先级容器的总流量的差值，如果差值小于 rx_bps_min，则保障低优先级容器至少可使用 rx_bps_min 的带宽。
最高优先级（优先级为0）容器的带宽可以突破 rx_bps_max/tx_bps_max，较低优先级容器不能突破此参数。
用户场景

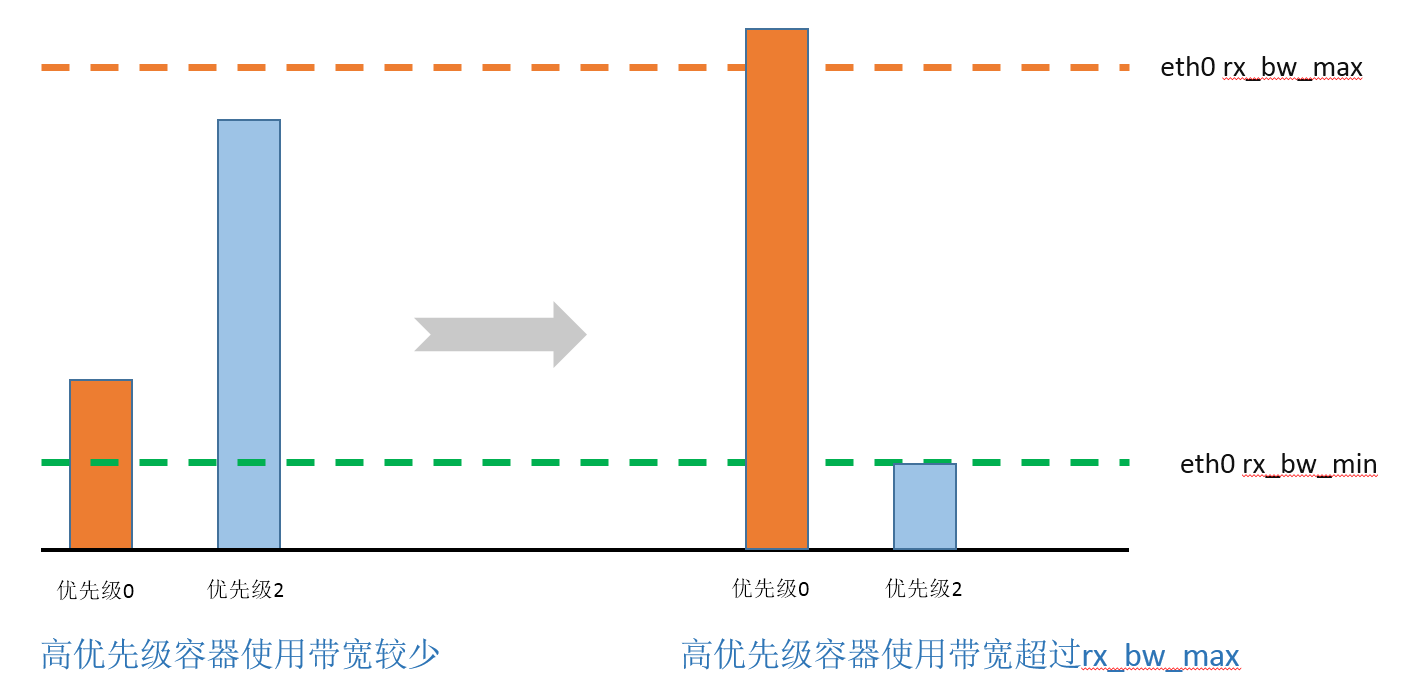

场景一
高优先级容器使用带宽较低时，将空闲带宽分配给低优先级容器。
高优先级容器使用带宽较高，超过 rx_bw_max 时，只给低优先级容器分配最低保障带宽。

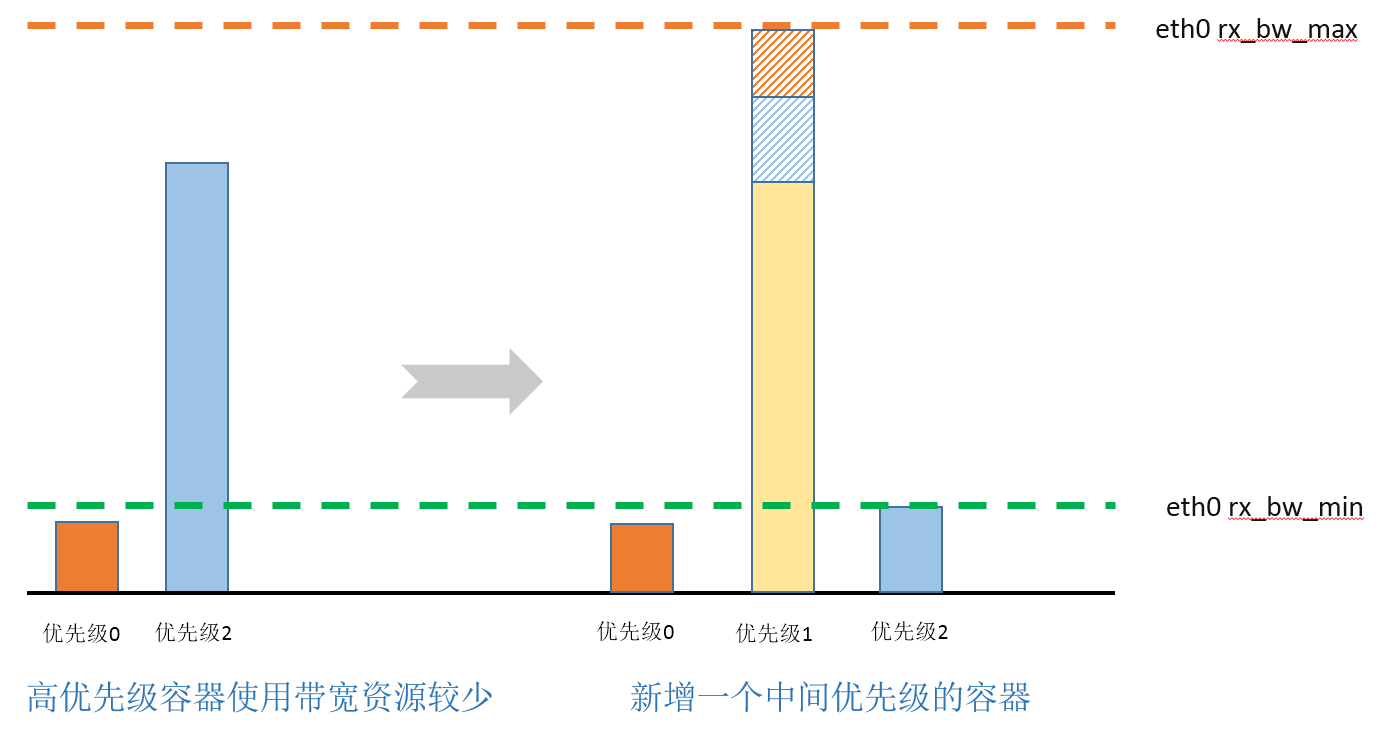

场景二
高优先级容器使用带宽较低时，将空闲带宽分配给低优先级容器。
新增一个中间优先级的容器时，抢占相对较低优先级容器的带宽。

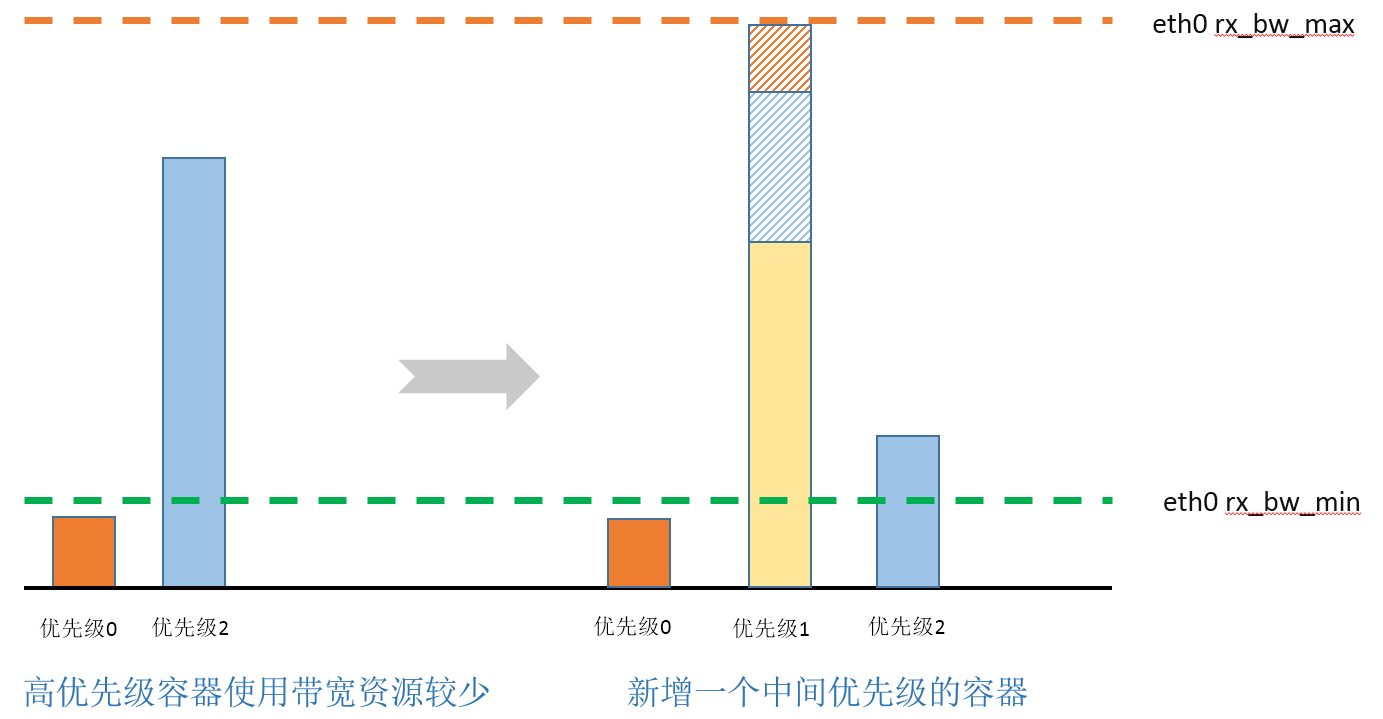

场景三
高优先级容器使用带宽较低时，将空闲带宽分配给低优先级容器。
新增一个中间优先级的容器时，抢占相对较低优先级容器的带宽。最多能抢占的带宽要减去较高优先级容器所用带宽，还要减去较低优先级容器最低保障带宽。
使用方式
1. 部署 QoS Agent。
2. 在集群里的“扩展组件”页面，找到部署成功的 QoS Agent，单击右侧的更新配置。
3. 在修改 QoS Agent 的组件配置页面，勾选 网络 QoS 增强。
4. 单击完成。
5. 部署业务 A。
6. 部署关联该业务的 PodQOS 对象，选择需要作用的业务，示例如下：
apiVersion: ensurance.crane.io/v1alpha1kind: PodQOSmetadata:name: aspec:labelSelector:matchLabels:k8s-app: a # 选择业务的 LabelresourceQOS:netIOQOS:netIOPriority: 6 # 选择网络优先级，0-7，总共8级
7. 部署业务 B。
8. 部署关联该业务的 PodQOS 对象，选择需要作用的业务，示例如下：
apiVersion: ensurance.crane.io/v1alpha1kind: PodQOSmetadata:name: bspec:labelSelector:matchLabels:k8s-app: b # 选择业务的 LabelresourceQOS:netIOQOS:netIOPriority: 7 # 选择网络优先级，0-7，总共8级
该功能需要搭配 NodeQOS 中的节点带宽限制联合使用，配合 NodeQOS 指定 rxBpsMin，rxBpsMax，txBpsMin，txBpsMax。
rxBpsMin：per-priority 级别的入方向最低保障带宽。为该级别的容器所共享。目前不同优先级的入方向最低保障带宽相同。优先级0除外。
txBpsMin：per-priority 级别的出方向最低保障带宽。为该级别的容器所共享。目前不同优先级的出方向最低保障带宽相同。优先级0除外。
rxBpsMax：网口的最大入带宽。
txBpsMax：网口的最大出带宽。
注意：
单位为Mbps。
apiVersion: ensurance.crane.io/v1alpha1kind: NodeQOSmetadata:name: totalspec:netLimits:rxBpsMin: 10rxBpsMax: 10240txBpsMin: 10txBpsMax: 10240
功能三：端口白名单
功能介绍
为了防止低优先级容器被饿死，有两种机制：
1. per-priority 的最低保障带宽：由该优先级的容器所共享。
2. 端口白名单机制：用户可以将容器中的某个本地端口、或对端端口添加到白名单，这个端口的流量将不被限流。通常用于保护特定协议的控制报文。
使用方式
1. 部署 QoS Agent。
2. 在集群里的“扩展组件”页面，找到部署成功的 QoS Agent，单击右侧的更新配置。
3. 在修改 QoS Agent 的组件配置页面，勾选 网络 QoS 增强。
4. 单击完成。
5. 部署业务。
6. 部署关联该业务的 PodQOS 对象，选择需要作用的业务，示例如下：
apiVersion: ensurance.crane.io/v1alpha1kind: PodQOSmetadata:name: aspec:labelSelector:matchLabels:k8s-app: a # 选择业务的 LabelresourceQOS:netIOQOS:whitelistPorts: # 代表业务a的本地端口 5201 和远端端口 5205 被设置为白名单端口，不做限流。lports,rports 默认值都为0，取值范围为0 ~ 13位整数lports: 5201rports: 5205
