Membangun Kluster Primer/Sekunder HA dengan HAVIP + Keepalived

PDF
Mode fokus
Ukuran font
Terakhir diperbarui: 2025-11-24 17:40:43
Dokumen ini menjelaskan cara menggunakan Keepalived dengan HAVIP untuk membangun kluster utama/sekunder ketersediaan tinggi di Tencent Cloud VPC.
Keterangan:
HAVIP saat ini dalam periode pengujian beta. Beralih antara server utama/sekunder mungkin memerlukan waktu 10 detik. Untuk mencobanya, harap ajukan permohonan untuk menjadi pengguna beta.

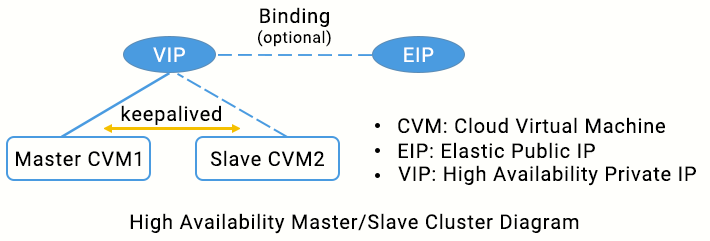

Prinsip Dasar

Biasanya, kluster utama/sekunder ketersediaan tinggi terdiri dari dua server: server utama aktif dan server sekunder siaga. Kedua server berbagi VIP (IP virtual) yang sama hanya berlaku untuk server utama. Ketika server utama gagal, server sekunder akan mengambil alih VIP untuk terus menyediakan layanan. Mode ini banyak digunakan di switch sumber/replika MySQL dan akses web Ngnix.
Keepalived adalah perangkat lunak ketersediaan tinggi berbasis VRRP yang dapat digunakan untuk membangun kluster utama/sekunder ketersediaan tinggi di antara CVM berbasis VPC. Untuk menggunakan Keepalived, pertama selesaikan konfigurasinya di file keepalived.conf.

Dalam jaringan fisik tradisional, status utama/sekunder dapat dinegosiasikan dengan protokol VRRP Keepalived. Perangkat utama mengirimkan pesan ARP gratis secara berkala untuk membersihkan tabel MAC atau tabel ARP terminal dari pertukaran uplink untuk memicu migrasi VIP ke perangkat utama.
Di Tencent Cloud VPC, kluster utama/sekunder dengan ketersediaan tinggi juga dapat diimplementasikan dengan men-deploy Keepalived pada CVM, dengan perbedaan berikut:
VIP harus berupa HAVIP yang diajukan dari Tencent Cloud.
HAVIP sensitif terhadap subnet dan hanya dapat diikat ke server di bawah subnet yang sama melalui pengumuman.

Catatan

Kami merekomendasikan komunikasi VRRP dalam mode unicast.
Kami merekomendasikan Anda menggunakan Keepalived 1.2.24 or later versions (1.2.24 atau versi yang lebih baru).
Pastikan parameter garp telah dikonfigurasi. Karena Keepalived bergantung pada pesan ARP untuk memperbarui alamat IP, konfigurasi ini memastikan bahwa perangkat utama selalu mengirim pesan ARP untuk komunikasi.
garp_master_delay 1
garp_master_refresh 5
Konfigurasikan ID router VRRP unik untuk setiap kluster utama/sekunder di VPC.
Jangan gunakan mode ketat. Pastikan konfigurasi “vrrp_strict” telah dihapus.
Kontrol jumlah HAVIP yang terikat pada satu ENI tidak lebih dari 5. Jika Anda perlu menggunakan beberapa VIP, tambahkan atau modifikasi vrrp_garp_master_repeat 1 di bagian “global_defs” pada file konfigurasi Keepalived.
Tentukan parameter adver_int dengan benar untuk menyeimbangkan jitter anti-jaringan dan kecepatan pemulihan bencana. Jika parameter advert_int diatur terlalu kecil, peralihan yang sering dan active-active (split brain) (aktif-aktif (split brain)) sementara dapat terjadi jika terjadi gangguan jaringan. Jika parameter advert_int diatur terlalu besar, diperlukan waktu lama untuk peralihan utama-sekunder terjadi setelah server utama gagal, yang menyebabkan gangguan layanan yang lama. Please fully assess the impact of the active-active (split brain) status on your businesses. (Harap menilai sepenuhnya dampak status aktif-aktif (split brain) pada bisnis Anda.)
Atur parameter interval dalam item eksekusi spesifik skrip track_script (seperti checkhaproxy) ke nilai yang lebih besar, menghindari status FAULT yang disebabkan oleh waktu tunggu eksekusi skrip.
Opsional: waspadai peningkatan penggunaan disk karena pencetakan log. Ini dapat diselesaikan dengan menggunakan logrotate atau alat lain.

Petunjuk

Perhatian:
Dokumen ini menggunakan lingkungan berikut sebagai contoh. Silakan ganti dengan konfigurasi aktual Anda.
CVM Utama: HAVIP-01, 172.16.16.5
CVM Sekunder: HAVIP-02, 172.16.16.6
HAVIP: 172.16.16.12
EIP: 81.71.14.118
Citra: CentOS 7.6 64-bit

Langkah 1: ajukan VIP

1. Login ke Konsol VPC.
2. Pilih IP and ENI (IP dan ENI) > HAVIP (HAVIP) di bilah sisi kiri untuk masuk ke halaman manajemen HAVIP.
3. Pilih wilayah yang relevan di halaman manajemen HAVIP dan klik Apply (Terapkan).

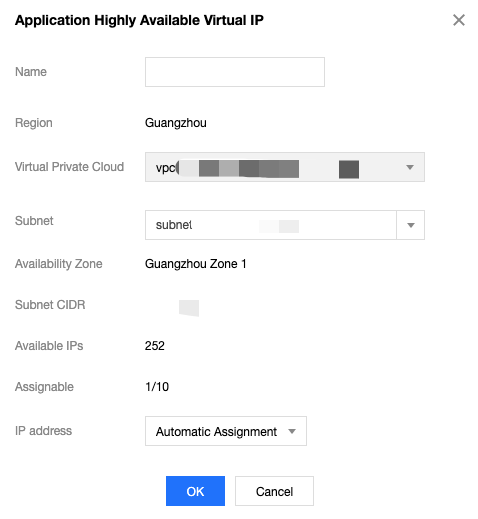

4. Pada kotak dialog pop-up, masukkan nama, pilih VPC dan subnet untuk HAVIP, dan klik OK (Oke).
Keterangan:
Alamat IP HAVIP dapat ditetapkan secara otomatis atau ditentukan secara manual. Jika Anda memilih untuk memasukkan alamat IP, pastikan alamat IP pribadi yang dimasukkan berada dalam rentang IP subnet dan bukan merupakan alamat IP yang dicadangkan dari sistem. Misalnya, jika rentang IP subnet adalah 10.0.0.0/24, alamat IP pribadi yang dimasukkan harus berada dalam 10.0.0.2 - 10.0.0.254.

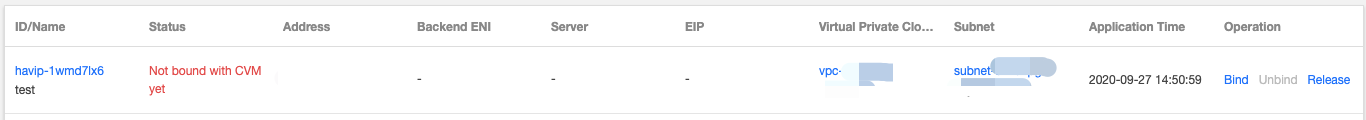

Kemudian Anda dapat melihat HAVIP yang Anda ajukan permohonannya.


Langkah 2: instal Keepalived (versi 1.2.24 atau lebih baru) pada CVM utama dan sekunder

Dokumen ini menggunakan CentOS 7.6 sebagai contoh untuk menginstal Keepalived.
1. Jalankan perintah berikut untuk memverifikasi apakah versi Keepalived memenuhi persyaratan.
daftar yum keepalived
Jika ya, lanjutkan ke langkah 2
Jika tidak, lanjutkan ke langkah 3
2. In
stal p
aket perangkat lunak menggunakan perintah yum.
instal yum -y keepalived
3. Instal paket perangkat lunak menggunakan kode sumber.
tar zxvf keepalived-1.2.24.tar.gz
cd keepalived-1.2.24
./configure --prefix=/
make; make install
chmod +x /etc/init.d/keepalived // Mencegah terjadinya env: /etc/init.d/keepalived: Izin ditolak

Langkah 3: konfigurasikan Keepalived, dan ikat HAVIP ke CVM utama dan sekunder.

1. Login ke CVM HAVIP-01 utama dan jalankan vim /etc/keepalived/keepalived.conf untuk mengubah konfigurasinya.
Keterangan:
Dalam contoh ini, HAVIP-01 dan HAVIP-02 dikonfigurasi dengan bobot yang sama. Keduanya dalam status BACKUP (CADANGAN), dengan prioritas 100. Ini akan mengurangi jumlah peralihan yang disebabkan oleh jitter jaringan.
   ! File Konfigurasi untuk keepaliveD
   global_defs {
      notification_email {
        acassen@firewall.loc
        failover@firewall.loc
        sysadmin@firewall.loc
      }
      notification_email_from Alexandre.Cassen@firewall.loc
      smtp_server 192.168.200.1
      smtp_connect_timeout 30
      router_id LVS_DEVEL
      vrrp_skip_check_adv_addr
      vrrp_garp_interval 0
      vrrp_gna_interval 0
   }
   vrrp_script checkhaproxy
   {
        script "/etc/keepalived/do_sth.sh" # Periksa apakah proses layanan berjalan normal. Ganti “do_sth.sh” dengan nama skrip aktual Anda. Jalankan sesuai kebutuhan.
        interval 5
   }
   vrrp_instance VI_1 {
   # Pilih parameter yang tepat untuk CVM utama dan sekunder.
   state CADANGAN              # Atur status awal ke `Backup`
       interface eth0          # ENI seperti `eth0` digunakan untuk mengikat VIP
       virtual_router_id 51        # Nilai `virtual_router_id` untuk kluster
       nopreempt                   # Mode Non-preempt
       # preempt_delay 10      # Efektif hanya jika `state` adalah `MASTER`
       priority 100            # Konfigurasikan bobot yang sama untuk kedua perangkat
       advert_int 5
       authentication {
           auth_type PASS
           auth_pass 1111
       }
       unicast_src_ip 172.16.16.5 # Alamat IP pribadi perangkat lokal
       unicast_peer {
           172.16.16.6                # Alamat IP perangkat pasangan
       }
       virtual_ipaddress {
           172.16.16.12              # HAVIP
       }
       notify_master "/etc/keepalived/notify_action.sh MASTER"
       notify_backup "/etc/keepalived/notify_action.sh BACKUP"
       notify_fault "/etc/keepalived/notify_action.sh FAULT"
       notify_stop "/etc/keepalived/notify_action.sh STOP"
       garp_master_delay 1    # Berapa lama waktu yang dibutuhkan sebelum cache ARP dapat diperbarui setelah CVM beralih ke status utama
       garp_master_refresh 5   # Interval waktu antara node utama mengirim pesan ARP

       track_interface {
                   eth0               # ENI yang terikat dengan VIP, seperti `eth0`
           }
       track_script {
          checkhaproxy
       }
   }
2. Tekan Esc dan masukkan :wq untuk menyimpan file dan keluar dari vi.
3. Login ke CVM HAVIP-02 sekunder dan jalankan vim /etc/keepalived/keepalived.conf untuk mengubah konfigurasinya.
! File Konfigurasi untuk keepalived
global_defs {
   notification_email {
     acassen@firewall.loc
     failover@firewall.loc
     sysadmin@firewall.loc
   }
   notification_email_from Alexandre.Cassen@firewall.loc
   smtp_server 192.168.200.1
   smtp_connect_timeout 30
   router_id LVS_DEVEL
   vrrp_skip_check_adv_addr
   vrrp_garp_interval 0
   vrrp_gna_interval 0
}
vrrp_script checkhaproxy
{
    script "/etc/keepalived/do_sth.sh"
     interval 5
}
vrrp_instance VI_1 {
# Pilih parameter yang tepat untuk CVM utama dan sekunder.
state BACKUP            #Atur status awal ke `Backup`
    interface eth0          #ENI seperti `eth0` digunakan untuk mengikat VIP
    virtual_router_id 51        #Nilai untuk kluster `virtual_router_id`
    nopreempt                   #Mode Non-preempt
    # preempt_delay 10      #Efektif hanya saat "status MASTER"
    priority 100            # Konfigurasikan bobot yang sama untuk kedua perangkat
    advert_int 5
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    unicast_src_ip 172.16.16.6   #IP pribadi perangkat lokal
    unicast_peer {
        172.16.16.5                #Alamat IP perangkat pasangan
    }
    virtual_ipaddress {
        172.16.16.12              #HAVIP
    }
    notify_master "/etc/keepalived/notify_action.sh MASTER"
    notify_backup "/etc/keepalived/notify_action.sh BACKUP"
    notify_fault "/etc/keepalived/notify_action.sh FAULT"
    notify_stop "/etc/keepalived/notify_action.sh STOP"
    garp_master_delay 1    # Berapa lama waktu yang dibutuhkan sebelum cache ARP dapat diperbarui setelah CVM beralih ke status utama
    garp_master_refresh 5   #Interval waktu antara node utama mengirim pesan ARP
    track_interface {
                eth0               # ENI seperti `eth0` yang mengikat VIP
        }
    track_script {
       checkhaproxy
    }
}
4. Tekan Esc dan masukkan :wq untuk menyimpan file dan keluar dari vi.
5. Mulai ulang Keepalived agar konfigurasi menampakkan hasil.
mulai systemctl keepalived
6. Periksa status utama/sekunder dari kedua CVM, dan konfirmasikan bahwa keduanya memiliki HAVIP yang terikat dengan benar.
Keterangan:
Dalam contoh ini, HAVIP-01 memulai Keepalived terlebih dahulu dan biasanya akan berfungsi sebagai node utama.

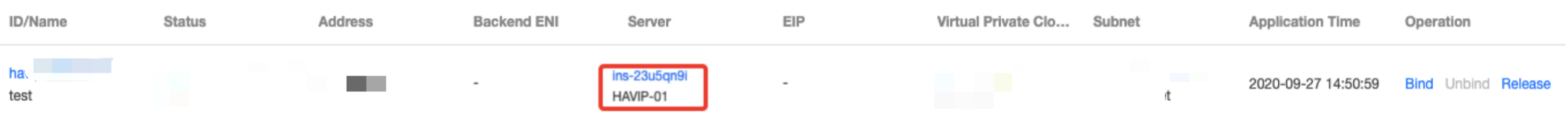

Login ke konsol HAVIP. Anda akan melihat bahwa HAVIP terikat ke CVM HAVIP-01 utama, seperti yang ditampilkan di bawah ini.


Langkah 4: bind an EIP to HAVIP (optional) (ikat EIP ke HAVIP (opsional))

1. Login ke konsol HAVIP, temukan HAVIP yang telah Anda ajukan di Langkah 1, dan klik Bind (Ikat).

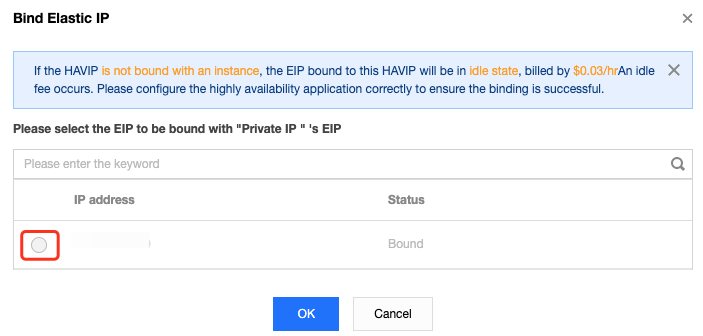

2. Pada kotak dialog pop-up, pilih EIP yang akan diikat dan klik OK (Oke). Jika tidak ada EIP yang tersedia, terlebih dahulu buka konsol EIP untuk mendaftar.


Langkah 5: gunakan notify_action.sh untuk pencatatan sederhana (opsional)

Log utama Keepalived masih disimpan di “/var/log/message”, dan Anda dapat menambahkan skrip “notify” untuk pencatatan sederhana.
1. Login ke CVM dan jalankan perintah vim /etc/keepalived/notify_action.sh untuk menambahkan skrip “notify_action.sh” berikut.
#!/bin/bash
#/etc/keepalived/notify_action.sh
log_file=/var/log/keepalived.log
log_write()
{
    echo "[`date '+%Y-%m-%d %T'`] $1" >> $log_file
}
[ ! -d /var/keepalived/ ] && mkdir -p /var/keepalived/

case "$1" in
    "MASTER" )
        echo -n "$1" > /var/keepalived/state
        log_write " notify_master"
        echo -n "0" /var/keepalived/vip_check_failed_count
        ;;
    "BACKUP" )
        echo -n "$1" > /var/keepalived/state
        log_write " notify_backup"
        ;;
    "FAULT" )
        echo -n "$1" > /var/keepalived/state
        log_write " notify_fault"
        ;;
    "STOP" )
        echo -n "$1" > /var/keepalived/state
        log_write " notify_stop"
        ;;
    *)
        log_write "notify_action.sh: STATE ERROR!!!"
        ;;
esac
2. Jalankan perintah chmod a+x /etc/keepalived/notify_action.sh untuk mengubah izin skrip.

Langkah 6: verifikasi apakah VIP dan IP publik dialihkan secara normal selama peralihan utama/sekunder

Simulasikan kegagalan CVM dengan memulai ulang proses Keepalived atau memulai ulang CVM untuk memeriksa apakah VIP dapat dimigrasikan.
Jika peralihan utama/sekunder berhasil, CVM sekunder akan menjadi server yang terikat dengan HAVIP di konsol.
Anda juga dapat melakukan ping ke VIP dari dalam VPC untuk memeriksa selang waktu dari gangguan jaringan hingga pemulihan. Setiap peralihan dapat menyebabkan gangguan selama sekitar 4 detik. Jika Anda melakukan ping EIP yang terikat ke HAVIP melalui jaringan publik, hasilnya akan sama.
Jalankan perintah ip addr show untuk memeriksa apakah HAVIP terikat ke ENI utama.
