EIP 다이렉트 커넥트

마지막 업데이트 시간:2024-02-02 10:47:09

사용 시나리오
사용자는 EIP를 통해 외부 네트워크에 액세스할 때, NAT 모드와 EIP 다이렉트 커넥트(Direct Connect) 모드 중에 선택할 수 있습니다. 현재는 NAT 모드로 적용되어 있습니다.
NAT 모드에서는 로컬에 EIP가 표시되지 않습니다.
EIP 다이렉트 커넥트 후에는 로컬에 EIP가 표시되며, 설정할 때마다 매번 EIP 주소를 수동으로 추가할 필요가 없어 개발 비용을 절감할 수 있습니다.
NAT 모드에서도 대부분의 수요를 만족할 수는 있으나, CVM 내에서 공인 IP를 조회해야 하는 시나리오에서는 다이렉트 커넥트 모드를 사용해야 합니다.
사용 제한
현재 EIP 다이렉트 커넥트는 화이트리스트로 관리할 수 있으며, VPC 내의 디바이스만 지원됩니다. 사용을 원하신다면 티켓을 신청하시기 바랍니다.
NAT Gateway에는 다이렉트 커넥트 모드를 활성화한 EIP를 바인딩할 수 있지만, 다이렉트 커넥트 효과는 적용되지 않습니다.
CVM의 EIP 다이렉트 커넥트를 NAT Gateway와 동시에 사용할 수 없습니다. CVM이 위치한 서브넷 라우팅 테이블에 NAT Gateway를 통해 공용 네트워크에 액세스하는 라우팅 정책을 설정했다면 CVM 상의 EIP는 다이렉트 커넥트 기능을 발휘할 수 없게 됩니다. NAT Gateway 및 EIP 우선순위 변경을 통해 CVM이 NAT Gateway가 아닌 자체 EIP를 통해 공용 네트워크에 액세스하도록 하여 EIP 다이렉트 커넥트 기능을 구현할 수 있습니다.
작업 순서
EIP 다이렉트 커넥트는 콘솔에서 실행해야 하며, 운영 체제에서도 IP를 ENI에 추가한 뒤 비즈니스 수요에 따라 운영 체제 내의 라우터를 설정해야 합니다. 이를 위해 내부 네트워크 트래픽은 개인 IP를, 외부 네트워크 트래픽은 공인 IP를 통하도록 IP 설정 스크립트를 제공하고 있습니다.
주의사항：
다른 비즈니스 시나리오가 있다면, 구체적인 시나리오에 따라 라우터를 설정하시기 바랍니다.
Linux CVM에 EIP 다이렉트 커넥트 설정
주의사항：
Linux 스크립트에서 지원하는 시스템 버전은 CentOS 6 이상 및 Ubuntu입니다.
Linux 스크립트는 주 ENI(eth0)만 지원하며, 보조 ENI는 아직 지원하지 않습니다.
주 ENI에 바인딩된 공인 IP가 EIP가 아니라면, 먼저 EIP로 변경해야 합니다. 자세한 내용은 공인 IP를 EIP로 변경을 참조 바랍니다.
작업 시나리오
Linux 스크립트는 개인 IP와 공인 IP 모두가 주 ENI(eth0)에 있고, 공용 네트워크 주소는 공인 IP를 통해, 내부 네트워크 주소는 개인 IP를 통해 액세스하는 시나리오를 대상으로 합니다.
1단계: EIP 다이렉트 커넥트 스크립트 다운로드
EIP 다이렉트 커넥트 과정에서 네트워크 연결이 끊길 수 있으므로, 먼저 EIP 다이렉트 커넥트 스크립트를 CVM으로 가져오시기 바랍니다. 아래의 방법 중 하나를 택해 진행할 수 있습니다.
방법1: EIP 다이렉트 커넥트 스크립트 업로드
EIP 다이렉트 커넥트 설정 스크립트를 다운로드합니다.
Linux 스크립트를 로컬에 다운로드한 후에 EIP 다이렉트 커넥트를 진행할 CVM에 업로드합니다.
방법2: 직접적으로 명령어 사용
CVM에 로그인한 뒤 CVM에서 아래의 명령어를 직접 실행해 다운로드합니다.
wget https://network-data-1255486055.cos.ap-guangzhou.myqcloud.com/eip_direct.sh
2단계: EIP 다이렉트 커넥트 스크립트 실행
1. EIP 다이렉트 커넥트가 필요한 CVM에 로그인합니다.
2. EIP 다이렉트 커넥트 스크립트를 실행합니다. 자세한 방법은 아래와 같습니다.
1. 다음 명령어를 실행하여 권한을 추가합니다.
chmod +x eip_direct.sh
2. 다음 명령어를 실행하여 스크립트를 실행합니다.
./eip_direct.sh install XX.XX.XX.XX
그중에서 XX.XX.XX.XX는 EIP 주소로 선택 입력 사항입니다. 작성하지 않는다면 ./eip_direct.sh install를 바로 실행하시기 바랍니다.
3단계: EIP 다이렉트 커넥트 활성화
1. EIP 콘솔에 로그인합니다.
2. 해당 EIP의 행을 찾아 오른쪽 작업란에서 [More]>[다이렉트 커넥트]를 클릭합니다.
Windows CVM에 EIP 다이렉트 커넥트 설정
설명：
Windows 시스템의 EIP 다이렉트 커넥트는 개인 IP와 공인 IP에 각각 하나의 ENI가 필요합니다. 주 ENI에는 공인 IP를 설정하고, 보조 ENI에는 개인 IP를 설정하면 됩니다.
Windows에서 다이렉트 커넥트를 설정하는 과정에서 외부 네트워크 연결이 끊길 수 있습니다. 따라서 VNC 로그인을 사용하시기를 권장합니다.
주 ENI에 바인딩된 공인 IP가 EIP가 아니라면, 먼저는 EIP로 변경해야 합니다. 자세한 내용은 공인 IP를 EIP로 변경을 참조 바랍니다.
작업 시나리오
Windows 스크립트는 주 ENI는 외부 네트워크 트래픽으로, 보조 ENI는 내부 네트워크 트래픽으로 통하도록 하는 시나리오를 대상으로 합니다.
1단계: EIP 다이렉트 커넥트 스크립트 다운로드
EIP 다이렉트 커넥트 과정에서 네트워크 연결이 끊길 수 있으니 먼저 EIP 다이렉트 커넥트 스크립트를 CVM에 다운로드하시기 바랍니다.
CVM의 브라우저에서 아래의 링크를 열고 EIP 다이렉트 커넥트 스크립트를 다운로드하시기 바랍니다.
https://windows-1254277469.cos.ap-guangzhou.myqcloud.com/eip_windows_direct.bat
2단계: 보조 ENI 설정
1. CVM 콘솔에 로그인합니다.
2. CVM 리스트에서 설정할 CVM ID를 클릭한 뒤 상세 페이지로 이동합니다.

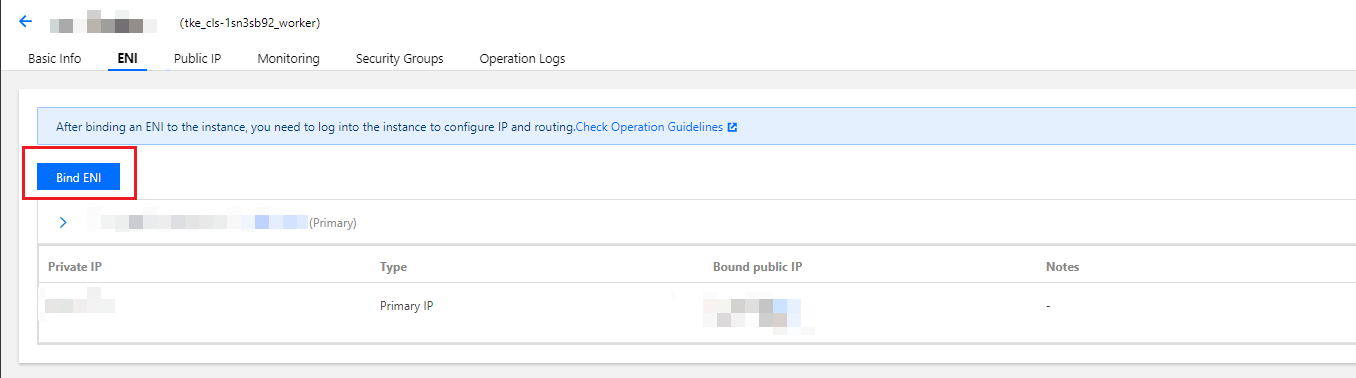

3. [ENI] 탭을 선택하고 [Bind ENI]를 클릭해 주 ENI와 서브넷이 같은 ENI 하나를 생성합니다.
﻿
﻿

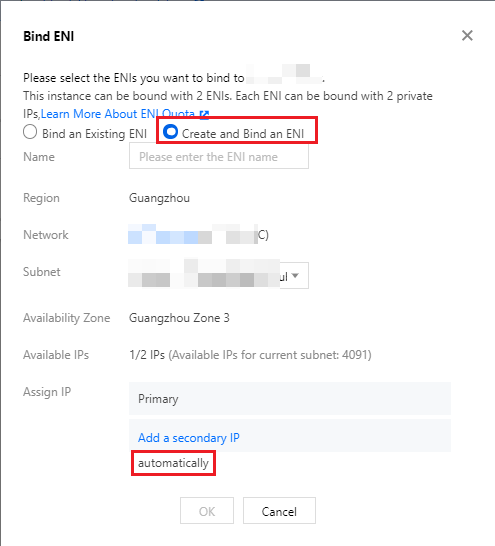

4. 팝업창에서 [Create and Bind an ENI]를 선택해 관련 정보를 입력하고, IP 자동 할당을 선택한 다음 [OK]를 클릭합니다.
﻿
﻿
3단계: 주 ENI 다이렉트 커넥트 설정
1. EIP 콘솔에 로그인합니다.
2. 해당 주 ENI에 바인딩된 EIP의 행을 찾아 오른쪽 작업란에서 [More]>[다이렉트 커넥트]를 클릭합니다.
4단계: CVM 내부에 IP 설정
1. 작업 과정에서 외부 네트워크 액세스가 끊길 수 있으니 CVM에 로그인 시 VNC 로그인을 사용하시기 바랍니다.
2. 운영 체제 인터페이스 왼쪽 하단의
﻿
 모양을 선택하고,
﻿
 모양을 클릭해 'Windows PowerShell' 창을 엽니다. firewall.cpl 을 입력하고 엔터를 눌러 'Windows 방화벽' 페이지를 엽니다.

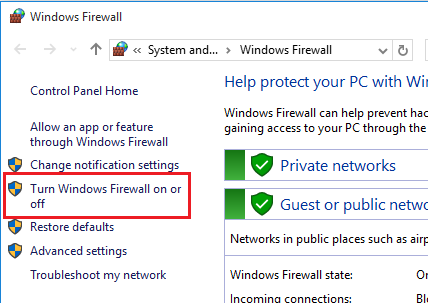

3. [Windows 방화벽 설정 또는 해제]를 클릭해 '설정 사용자 지정' 페이지로 이동합니다.
﻿
﻿

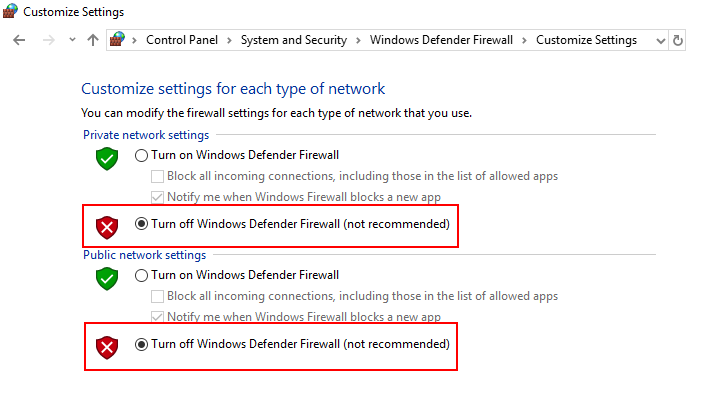

4. '개인 네트워크 설정'과 '공용 네트워크 설정'에서 각각 [Windows 방화벽 사용 안 함]을 선택하고 [확인]을 클릭합니다.
﻿
﻿
5. 1단계에서 다운로드한 스크립트를 더블 클릭하면 바로 실행할 수 있으며, 공인 IP 주소를 입력한 뒤 엔터를 두 번 연속 누르면 됩니다.
6. 'Windows PowerShell' 창에 ipconfig 입력 후 엔터를 누르면 주 ENI 상의 IPv4 주소가 공용 네트워크 주소로 변경되어 있음을 확인할 수 있습니다.
주의사항：
다이렉트 커넥트 설정을 완료한 후에는 주 ENI에 또다시 개인 IP를 설정하지 않도록 합니다. 이를 설정하게 되면 CVM에서 공용 네트워크에 액세스할 수 없습니다.
﻿
