Linux 云服务器配置弹性网卡
本文将介绍如何在 Linux 操作系统下为云服务器配置弹性网卡。
本文提供两种常用镜像类型（CentOS 和 Ubuntu）的服务器配置弹性网卡的操作指导：
CentOS 云服务器配置弹性网卡
方式一：工具配置
注意:
该方式适用于 CentOS 8.0、7.8、7.6、7.5、7.4和7.2版本。
“nic-hotplug.tgz” 工具将在绑定弹性网卡或云服务器重启时被触发，自动创建网卡配置文件，并下发弹性网卡的路由。
当云服务器已有弹性网卡时，请务必确保存量弹性网卡的路由均已正确配置，再执行工具配置新弹性网卡；如可以接受云服务器重启对业务的影响，也可在配置完成后，参考 步骤5 重启云服务器使工具配置对所有网卡均生效。
操作步骤
1. 登录云服务器，在云服务器中直接执行以下命令下载 nic-hotplug.tgz 工具。
如果需要配置弹性网卡的云服务器位于中国大陆，可以使用以下命令下载 nic-hotplug.tgz 工具。
wget https://iso-1255486055.cos.ap-guangzhou.myqcloud.com/nic-hotplug.tgz
如果需要配置弹性网卡的云服务器位于中国港澳台地区及其他国家或地区，可以使用以下命令下载 nic-hotplug.tgz 工具。
wget https://iso-1326316016.cos.ap-singapore.myqcloud.com/nic-hotplug.tgz
2. 执行以下命令解压文件。
tar -zxvf nic-hotplug.tgz
3. 执行以下命令，赋予执行权限后，安装工具。
cd nic-hotplugchmod +x ./install.sh./install.sh
4. 参考 绑定弹性网卡，绑定后可执行以下操作验证新增网卡 eth1 的路由是否已正常下发。
4.1 执行 ip rule show，可查看到 eth1 的策略路由已添加。
4.2 执行命令 ip route show table eth1，可查看到 eth1 路由表信息。
5.
（可选）
如有存量网卡，可在云服务器控制台或执行 reboot 命令重启云服务器，重启后所有网卡的路由将自动下发正常。注意：
重启云服务器，会导致业务中断，请评估业务影响后，再执行重启操作。

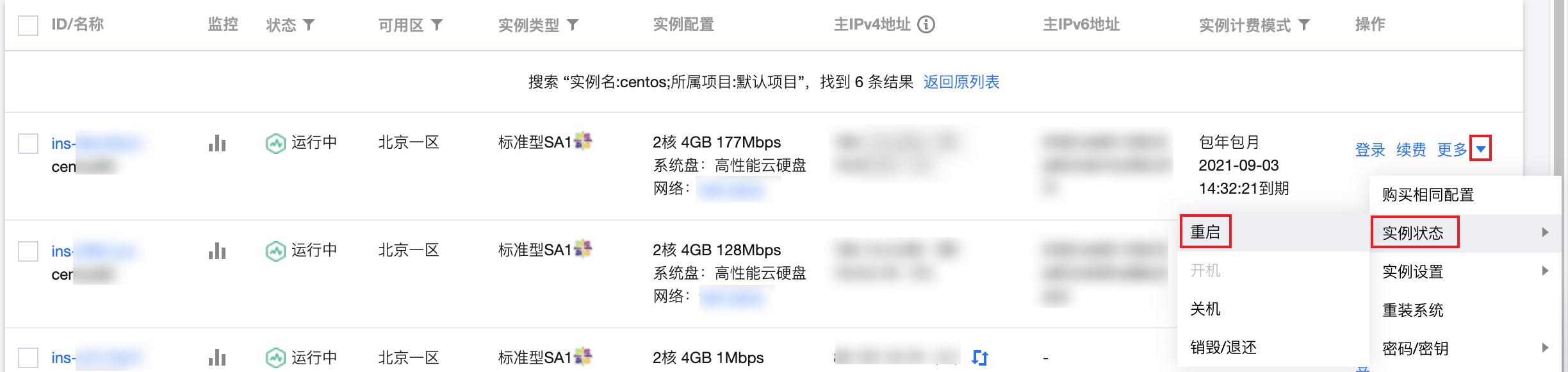

控制台重启：
命令重启：
方式二：手动配置
说明：
该方式适配 CentOS 8.0、7.8、7.6、7.5、7.4和7.2版本，以及 Rocky Linux 9.x 版本。
CentOS 和 Rocky Linux 配置步骤类似，仅在重启网络服务时命令不同，详情请参考 操作步骤。
前提条件
操作步骤
1. 以管理员身份 登录云服务器，执行以下命令，查看需配置（未显示 IP）的网卡信息，如图所示，需配置的网卡名称为
eth1。ip addr
2. 执行以下命令，进入
/etc/sysconfig/network-scripts/文件夹。cd /etc/sysconfig/network-scripts/
3. 根据实际情况创建新网卡的配置文件，以创建名为
ifcfg-eth1 的配置文件为例 。3.1 输入命令：
cp ifcfg-eth0 ifcfg-eth1
3.2 输入命令修改配置文件内容。
vim ifcfg-eth1
3.3 按 “i” 键切换至编辑模式，修改配置文件内容。
说明：
方式一：静态手工配置 IP
BOOTPROTO=staticDEVICE=eth1 # 此处填写步骤1中查看到的需配置的弹性网卡名称，请根据实际填写ONBOOT=yesPERSISTENT_DHCLIENT=yesTYPE=EthernetUSERCTL=noIPADDR='192.168.1.62' # 此处填写弹性网卡上的 IP 地址，请根据实际填写NETMASK='255.255.255.192' # 此处填写子网掩码，请根据实际填写#GATEWAY='192.168.1.1' # 填写网卡所在子网的网关 IP 地址，请根据实际填写，本例由于 eth1 和 eth0 在同一个子网，已经定义了网关，这里不再重复填写，避免网关冲突
方式二：动态获取 IP 地址
BOOTPROTO=dhcp #自动获取 IP 地址DEVICE=eth1 # 填写需配置的弹性网卡名HWADDR=20:90:6F:63:98:CC # 请替换为弹性网卡实际的 MAC 地址，参考步骤1中ip addr eth1中mac地址ONBOOT=yesPERSISTENT_DHCLIENT=yesTYPE=EthernetUSERCTL=noPEERDNS=noDEFROUTE=no # 默认路由，即是否将该网卡设置为默认路由，此处为防止路由冲突不设置 eth1 为默认路由
3.4 修改后保存配置文件并退出（在 vim 的末行模式下按 “Esc”，输入 “:wq!” 并回车）。
4. 输入以下命令，重启网络服务使配置生效。
注意：
如果您配置了 DNS，在重启网络后可能导致 resolv.conf 文件被重置，影响 DNS 解析，请评估影响后谨慎操作。
重启网络服务会引起网络中断，请评估业务影响后，谨慎操作。
systemctl restart network
systemctl restart NetworkManager
5. 检查和确认 IP 配置是否正确。
5.1 输入以下查看 IP 的命令。
ip addr
5.2 确认辅助网卡及辅助网卡上的 IP 可见，如下图所示。
5.3 如果 IP 配置不正确，请执行以下检查：
5.3.1 检查配置文件是否正确，如不正确请重新配置。
5.3.2 检查网络是否重启，如未重启，请执行如下命令重启网络，使配置生效。
注意：
重启网络服务会引起网络中断，请评估业务影响后，谨慎操作。
systemctl restart network
systemctl restart NetworkManager
6. 根据实际业务情况配置路由策略。
7. 按照上述步骤配置好后，Linux 镜像依旧默认从主网卡发包。您可通过策略路由来指定报文从某个网卡进入，并从该网卡返回。
7.1
创建
两张路由表。echo "10 t1" >> /etc/iproute2/rt_tables #10为自定义的路由ID，t1为自定义的路由表名称，请根据实际填写。echo "20 t2" >> /etc/iproute2/rt_tables #20为自定义的路由ID，t2为自定义的路由表名称，请根据实际填写。
7.2 给上述路由表添加默认路由，有两种方式。
配置临时策略路由（即重启网络后路由消失，需重新配置），请执行以下命令。
ip route add default dev eth0 via 192.168.1.1 table 10 #192.168.1.1请替换为主网卡所属子网的网关ip route add default dev eth1 via 192.168.1.1 table 20 #192.168.1.1请替换为辅助网卡所属子网的网关
说明：
配置永久路由
，即可利用配置文件将策略路由保存下来，此处以 CentOS 7.8 为例。7.2.1 编辑 “/etc/sysconfig/network-scripts/”目录中的配置文件 “route-网卡名”，如 route-eth0。
vim /etc/sysconfig/network-scripts/route-eth0 # 编辑 route-eth0 文件
7.2.2 添加一行命令：`default dev [网卡名 如 eth0] via [该网卡的网关 如192.168.1.1] table [策略路由表的代号 如10]`，如下：
default dev eth0 via 192.168.1.1 table 10 # 在 route-eth0 文件中为路由表10增加默认网关
7.2.3 按“Esc”，并输入“:wq!”保存并退出，然后再按照同样操作配置 route-eth1 文件。
vim /etc/sysconfig/network-scripts/route-eth1 # 编辑 route-eth1 文件 default dev eth1 via 192.168.1.1 table 20 # 在 route-eth1 文件中为路由表20增加默认网关
7.2.4 重启网络使配置生效。
注意：
重启网络服务会引起网络中断，请评估业务影响后，谨慎操作。
systemctl restart network
7.3 配置策略路由规则。
临时配置。
ip rule add from 192.168.1.5 table 10 #IP 请替换为主网卡上的 IP，请根据实际情况填写。ip rule add from 192.168.1.62 table 20 #IP 请替换为辅助网卡上的 IP，请根据实际情况填写。
持久化保存。
echo "from 192.168.1.5 table 10" >> /etc/sysconfig/network-scripts/rule-eth0 #IP 请替换为主网卡上的 IP，请根据实际情况填写。echo "from 192.168.1.62 table 20" >> /etc/sysconfig/network-scripts/rule-eth1 #IP 请替换为辅助网卡上的 IP，请根据实际情况填写。
8. 配置完成后，可用同一个子网下的 CVM，来 ping 内网地址，能 ping 通即说明配置成功。如无其他 CVM，可以给辅助网卡的内网 IP 绑定公网 IP，ping 该公网 IP 来验证。
Ubuntu 云服务器配置弹性网卡
1. 以管理员身份 登录云服务器，执行如下命令，查看需配置（未显示 IP）的网卡信息，如图所示，需配置的网卡名称为
eth1。ip addr
2. 执行如下命令，进入
/etc/network/文件夹。cd /etc/network/
3. 修改配置文件 interfaces。
3.1 执行如下命令切换至 root 用户，并修改配置文件内容。
sudo suvim interfaces
3.2 按 “i” 切换至编辑模式，并增加如下配置内容。
说明：
auto eth1# 此处填写步骤1中查看到的需配置的弹性网卡名称，请根据实际填写iface eth1 inet static# 此处填写步骤1中查看到的需配置的弹性网卡名称，请根据实际填写address 172.21.48.3# 此处填写弹性网卡上的 IP 地址，请根据实际填写netmask 255.255.240.0# 此处填写子网掩码，请根据实际填写
3.3 修改后保存配置文件并退出（在 vim 的末行模式下按 “Esc”，输入 “:wq!” 并回车）。
4. 重启网卡 eth1。
4.1 执行如下命令切换至 root 用户，并安装 ifupdown。
sudo suapt install ifupdown
4.2 关闭网卡 eth1。
ifdown eth1
4.3 启动网卡 eth1。
ifup eth1
5. 检查和确认 IP 配置正确。
5.1 输入如下命令查看 IP。
ip addr
5.2 确认辅助网卡和辅助网卡上的 IP 可见，如下图所示。
如果 IP 配置不正确，请执行如下检查：
5.3. 检查配置文件是否正确，如不正确请重新配置。
5.4. 检查网卡是否重启，如未重启，请执行如下命令重启网卡，使配置生效。
ifdown eth1ifup eth1
6. 根据业务实际情况配置路由策略。
说明：
按照上述步骤配置好后，Linux 镜像依旧默认从主网卡发包。您可通过策略路由来指定报文从某个网卡进入，并从该网卡返回。
6.1
执行如下命令
创建两张路由表。echo "10 t1" >> /etc/iproute2/rt_tables #10为自定义的路由ID，t1为自定义的路由表名称，请根据实际填写。echo "20 t2" >> /etc/iproute2/rt_tables #20为自定义的路由ID，t2为自定义的路由表名称，请根据实际填写。
6.2 给两个路由表添加默认路由，有两种方式。
配置临时策略路由（即重启网络后路由消失，需重新配置），操作步骤如下：
1.1 执行如下命令，配置路由表内的路由。
ip route add default dev eth0 via 172.21.48.1 table 10 #172.21.48.1要分别替换成主网卡所属子网的网关ip route add default dev eth1 via 172.21.48.1 table 20 #172.21.48.1要分别替换成辅助网卡所属子网的网关
说明：
1.2 执行如下命令，配置策略路由。
ip rule add from 172.21.48.11 table 10 #替换成主网卡上的 IP，请根据实际情况填写。ip rule add from 172.21.48.3 table 20 #替换成辅助网卡上的 IP，请根据实际情况填写。
配置永久路由策略，即可利用配置文件将策略路由保存下来，此处以 Ubuntu 16.04为例。
1.1 编辑“/etc/network/interfaces”文件中网口的配置。
vim /etc/network/interfaces # 编辑 interfaces文件
1.2 interfaces 文件中可能存在多个端口的配置，需要在对应的端口下增加策略路由的配置，示例如下：
up ip route add default dev eth1 via 172.21.48.1 table 20 #172.21.48.1要分别替换成辅助网卡所属子网的网关up ip rule add from 172.21.48.3 table 20 #172.21.48.3替换成辅助网卡上的 IP，请根据实际情况填写
1.3 按“Esc”，并输入“:wq!”保存并退出。
1.4 编辑“/etc/network/interfaces.d/50-cloud-init.cfg”文件中网口的配置。
vim /etc/network/interfaces.d/50-cloud-init.cfg # 编辑eth0网卡配置
1.5 在 eth0 网口的网络配置下面增加策略路由的配置，示例如下：
up ip route add default dev eth0 via 172.21.48.1 table 10 #172.21.48.1要分别替换成主网卡所属子网的网关up ip rule add from 172.21.48.11 table 10 #172.21.48.11替换成主网卡上的 IP，请根据实际情况填写
1.6 按“Esc”，并输入“:wq!”保存并退出。
1.7 重启网络使配置生效。
注意：
重启网络服务会引起网络中断，请评估业务影响后，谨慎操作。
service networking restart
7. 配置完成后，可用同一个子网下的 CVM，来 ping 内网地址，能 ping 通即说明成功。如无其他 CVM，可以给辅助网卡的内网 IP 绑定公网 IP，ping 该公网 IP 来验证。
1. 登录服务器并识别新网卡
以管理员身份 登录云服务器，执行如下命令，查看需配置（未显示 IP）的网卡信息，您会看到类似 eth0、eth1 这样的设备列表。通常，eth0 是您的主网卡，已经配置好了 IP 地址。新绑定的弹性网卡（例如 eth1）会出现在列表中，并且没有分配 IP 地址。
ip addr
2. 创建 Netplan 配置文件
Netplan 的配置文件位于
/etc/netplan/ 目录下。该目录中可能已存在一个由 cloud-init 生成的默认配置文件（如 50-cloud-init.yaml）。使用 nano 创建一个新的 YAML 文件。
sudo nano /etc/netplan/60-eni-config.yaml
3. 编辑 Netplan 配置文件内容
将以下内容复制并粘贴到文件中。请务必根据您自己的弹性网卡信息修改文件内容。
# /etc/netplan/60-eni-config.yaml# 为辅助弹性网卡 (ENI) 进行静态 IP 配置network:version: 2renderer: networkdethernets:# 将 'eth1' 替换为您在步骤一中识别出的网卡名称eth1:# 关闭DHCP，因为我们要手动配置静态IPdhcp4: nodhcp6: no# 替换为您的弹性网卡的 “私有IP/子网掩码位数”# 例如: 192.168.2.10/24addresses:- 192.168.2.10/24# 关键步骤：为弹性网卡配置策略路由，确保流量从正确的接口出去# 这可以避免主网卡和辅助网卡之间的路由冲突routes:# 添加一条指向此接口所在子网的路由# 将 192.168.2.0/24 替换为您的弹性网卡所在的子网- to: 192.168.2.0/24via: 0.0.0.0scope: linktable: 101 # 使用一个自定义路由表，例如 101# 添加此接口的默认网关路由到自定义路由表# 将 192.168.2.1 替换为您的弹性网卡的网关地址- to: defaultvia: 192.168.2.1table: 101routing-policy:# 添加一条策略规则：从本网卡IP发出的所有流量，都使用上面的 101 路由表# 将 192.168.2.10 替换为您的弹性网卡的IP地址- from: 192.168.2.10table: 101priority: 101
配置说明：
eth1: 您的辅助网卡名称。
addresses: 网卡的静态 IP 地址和子网掩码位数 (CIDR 格式)。
routes 和 routing-policy: 这是配置多网卡时最关键的部分。它创建了一个独立的路由表（编号 101），并设置了一条规则，强制所有源自此弹性网卡 IP (192.168.2.10) 的数据包都通过这个独立的路由表进行路由。这可以解决多网关冲突问题，确保服务器网络稳定。
配置完成后，保存文件并退出编辑器（在 nano 中，按 Ctrl+X，然后按 Y，最后按 Enter）。
4. 应用网络配置
让 Netplan 读取新的配置文件并应用更改。执行以下命令：
sudo netplan apply
5. 验证配置结果
如果没有报错，那么新的网络配置应该已经生效了。我们可以通过几个命令来验证：
（1）检查 IP 地址是否已分配
# 将 eth1 替换为您的网卡名ip addr show eth1
（2）检查策略路由规则是否生效
ip rule list
（3）检查自定义路由表内容
ip route show table 101
附录
查看弹性网卡上的 IP 地址
1. 登录 私有网络控制台。
2. 单击左侧目录中的 IP 与网卡 > 弹性网卡，进入弹性网卡列表页。
3. 单击弹性网卡 ID，进入详情页。

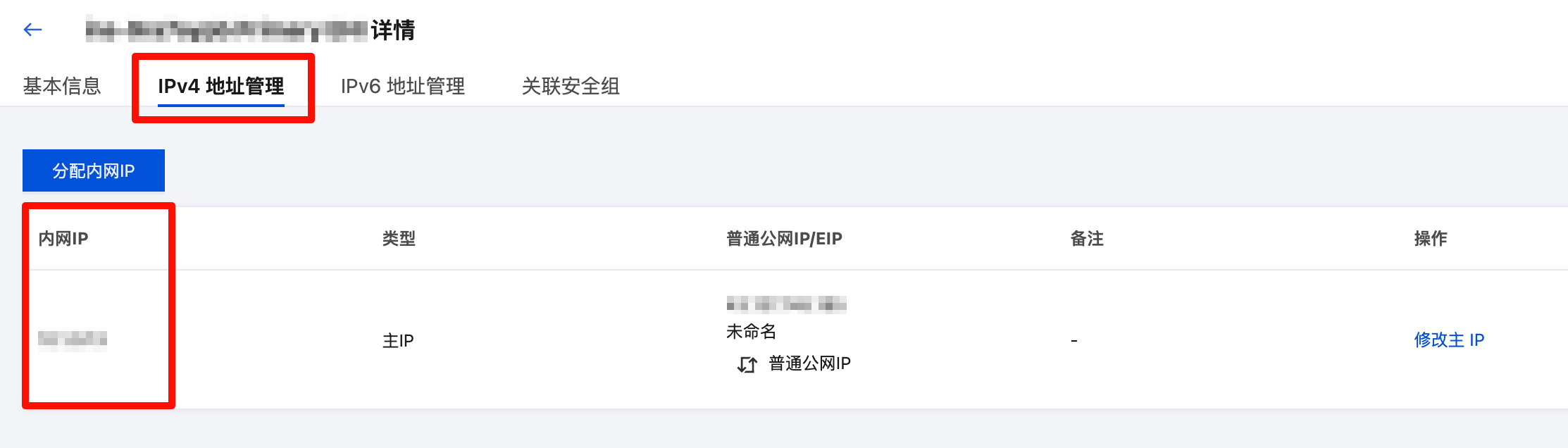

4. 选择 IPv4 地址管理标签页，查看弹性网卡上的 IP 地址，即内网 IP。
查看弹性网卡的子网掩码
1. 登录 私有网络控制台。
2. 单击左侧目录中的 IP 与网卡 > 弹性网卡，进入弹性网卡列表页。
3. 单击弹性网卡 ID，进入详情页，查看弹性网卡的子网掩码。

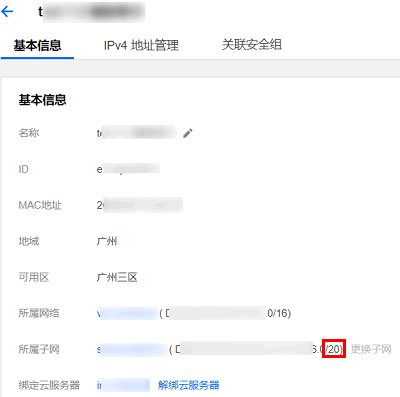

如下图所示，所属子网的 CIDR 位数为/20，即弹性网卡的子网掩码为：
255.255.240.0。
CIDR 位数与子网掩码的对应关系如下表所示：
CIDR 位数 | 子网掩码 |
/29 | 255.255.255.248 |
/28 | 255.255.255.240 |
/27 | 255.255.255.224 |
/26 | 255.255.255.192 |
/25 | 255.255.255.128 |
/24 | 255.255.255.0 |
/23 | 255.255.254.0 |
/22 | 255.255.252.0 |
/21 | 255.255.248.0 |
/20 | 255.255.240.0 |
/19 | 255.255.224.0 |
/18 | 255.255.192.0 |
/17 | 255.255.128.0 |
/16 | 255.255.0.0 |
查看网关
如果您未更改其他设置，则网关为子网网段的首个 IP。例如，子网网段为：
192.168.0.0/24，则网关为：192.168.0.1。如果您不清楚弹性网卡的所属子网网段，您可以：
1. 登录 私有网络控制台。
2. 单击左侧目录中的 IP 与网卡 > 弹性网卡，进入弹性网卡列表页。

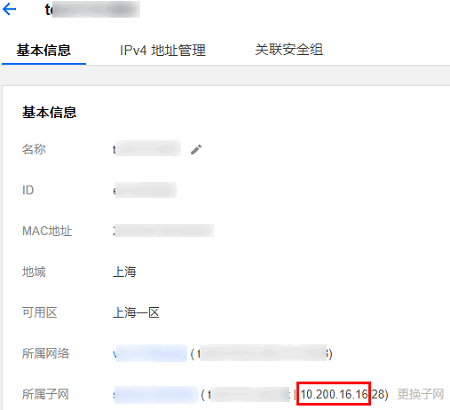

3. 单击弹性网卡 ID，进入详情页，查看弹性网卡的所属子网，如下图中的所属子网网段的首个 IP 即为：
10.200.16.17。
