时序图

PDF
聚焦模式
字号
最后更新时间: 2026-01-07 15:50:12
时序图需要统计数据具备时序字段,依据时间顺序组织与聚合指标。可直观反映指标随时间的变化趋势。统计近一周,每天404错误出现的次数等趋势分析场景适用。

图表配置

通用配置

配置项
说明
图表名称
设置图表的显示名称,可为空。
图例
设置图表的图例内容,可以控制图例的样式与位置。同时也支持在图例中添加对比数据。
Tooltip
控制鼠标悬浮时触发的气泡提示的内容样式。
单位配置
设置图表内所有指标类型的字段单位。详情请参考 单位配置

趋势对比

配置项
说明
趋势对比
开启趋势对比后,可以选择和 X 小时、天、月、年以前的同周期数据进行对比。对比数据以虚线的方式显示在图表中。

时序图配置

配置项
说明
时序图
绘制样式:数据在坐标轴上的显示样式,选择线则为折线图,选择柱则为直方图,选择点则为散点图。
线性:点与点之间的连线是否平滑处理。
线宽:控制线条的粗细。
填充:控制填充区域的透明度,为0时不填充。
显示点:显示数据点,无数据则不显示。
空值:控制时序序列点位上无数据存在时,该点位的处理,默认填充为0。
堆叠:控制是否将数据堆叠显示。
坐标轴
显示:显示/隐藏坐标轴。 最大值/最小值:控制坐标轴显示的最大值与最小值,大于最大值,小于最小值的坐标区域不显示。

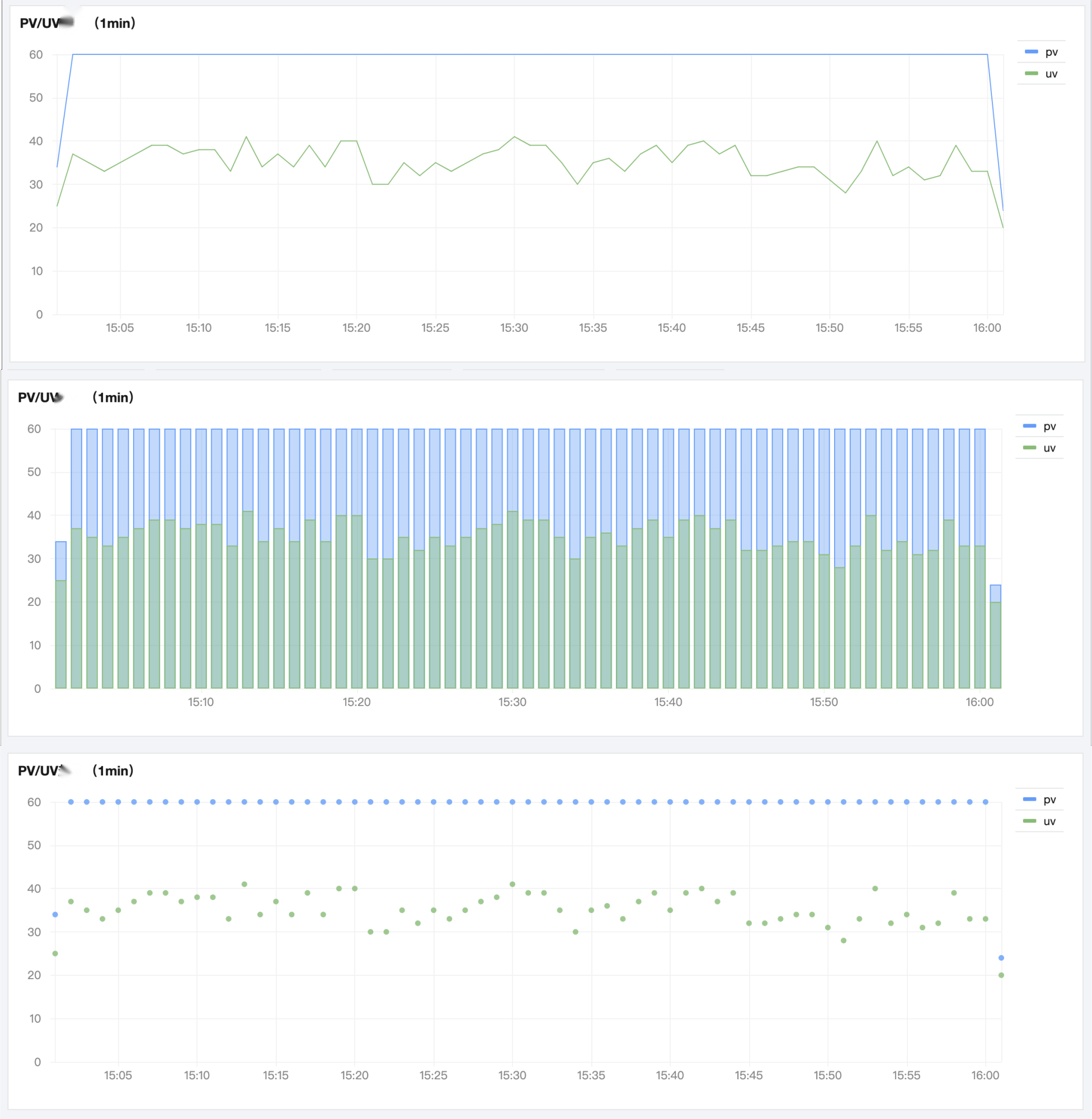

绘制样式示例:

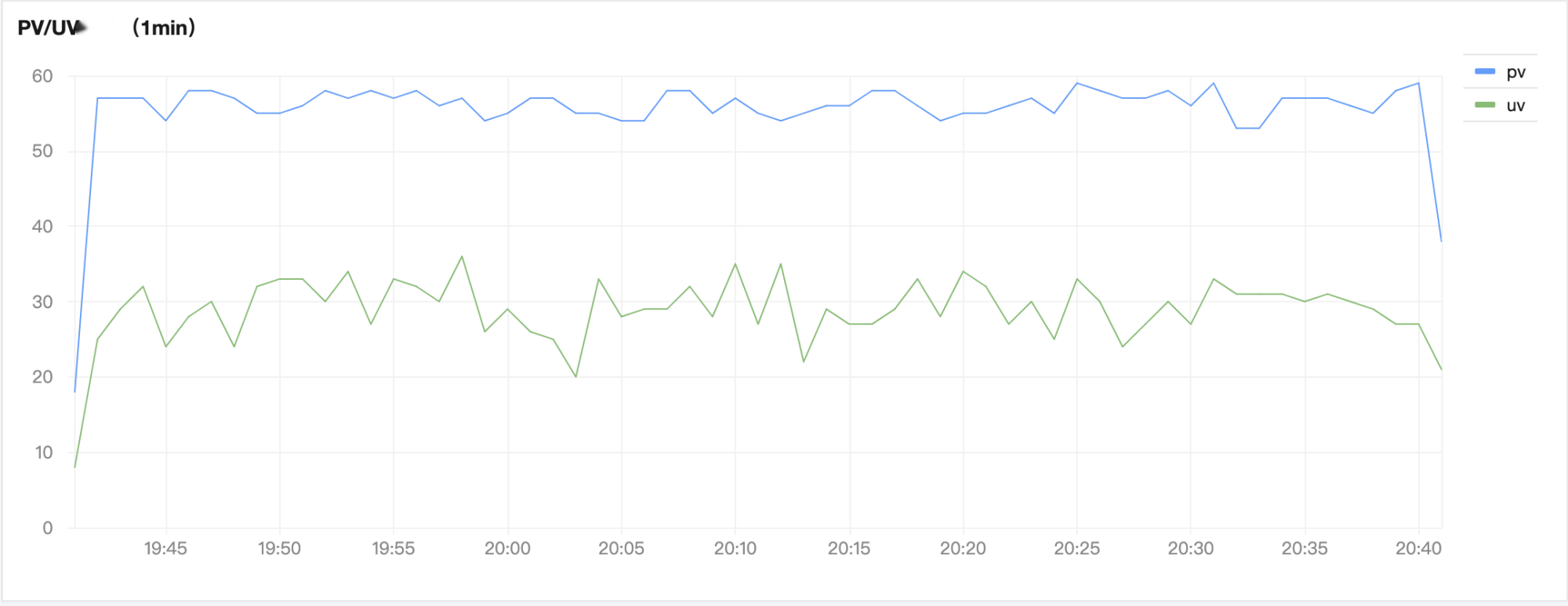

填充示例:

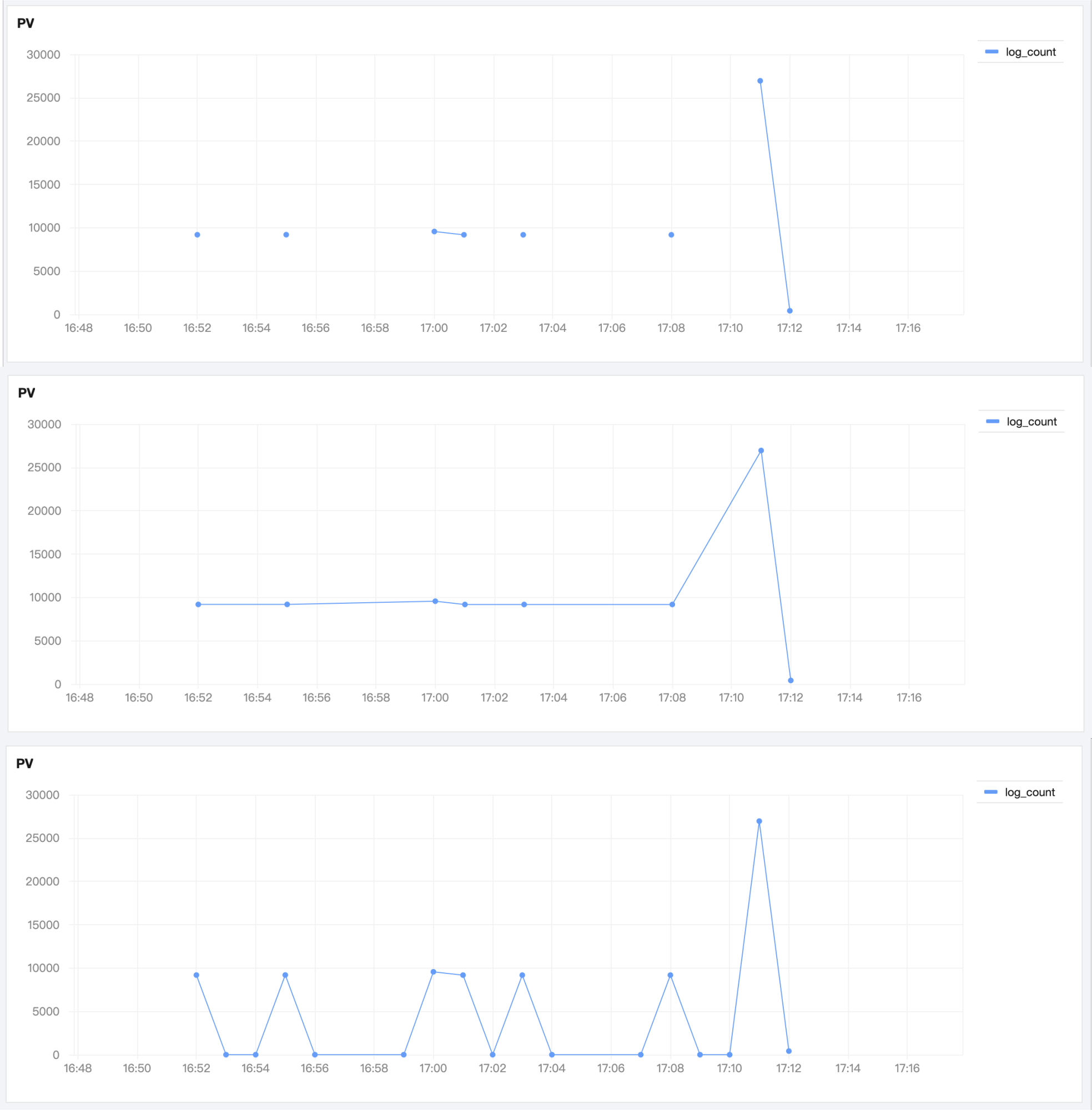

空值示例:



阈值配置

配置项
说明
阈值配置
阈值点:设置阈值点,可以添加多个阈值区间,点击阈值对应色彩可打开色盘自定义颜色。
阈值展示:控制阈值展示的样式,包含阈值线、区域填充、阈值线和区域填充三种模式。选择关闭时,不使用阈值。

图表操作

框选时间范围




鼠标悬浮在图表上,长按后拖拽触发框选,时间范围将会使用框选区域的时间。适用于异常点的时间范围下钻等场景。

使用案例

时序图制图需要具备时间类型的字段,使用中依赖各种函数来对时间字段进行处理。更多的时序图时间函数请参考 时间与日期函数
计算每分钟的 PV 与 UV:
* | select histogram( cast(__TIMESTAMP__ as timestamp),interval 1 minute) as time, count(*) as pv,count( distinct remote_addr) as uv group by time order by time desc limit 10000

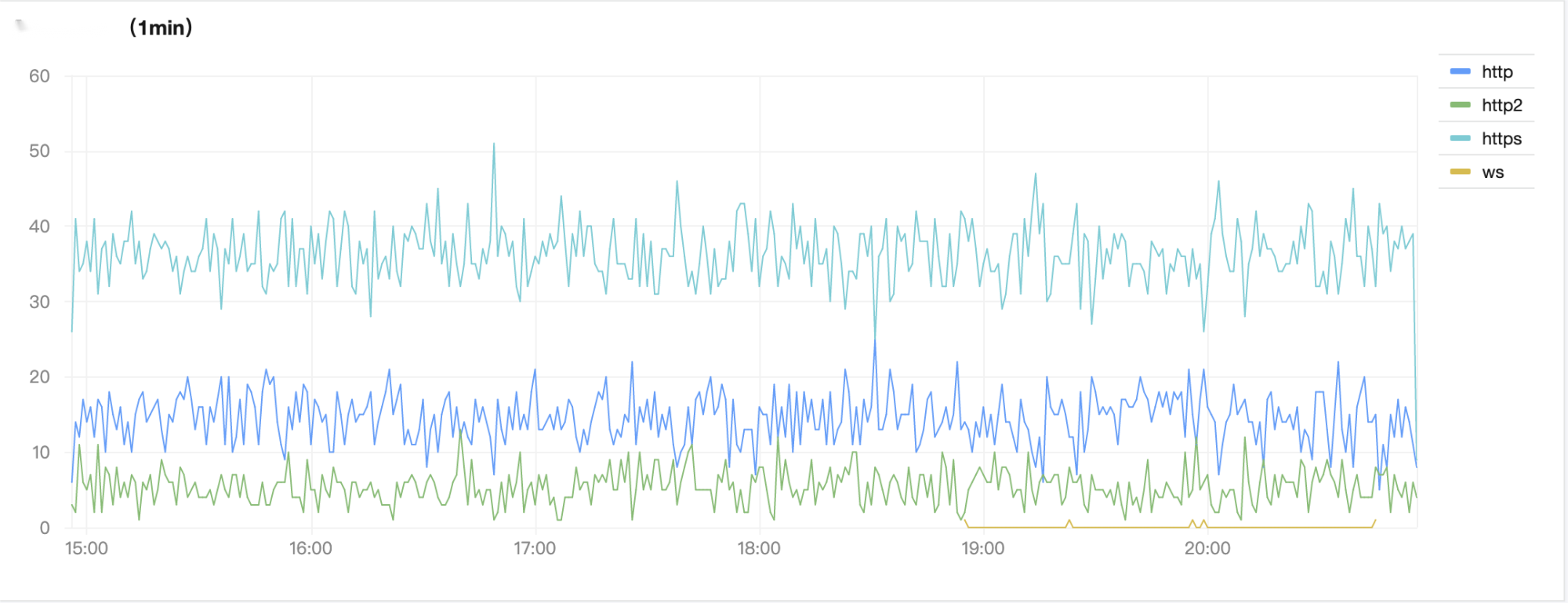

计算每分钟各协议类型的 PV:
* | select histogram( cast(__TIMESTAMP__ as timestamp),interval 1 minute) as time, protocol_type, count(*) as pv group by time, protocol_type order by time desc limit 10000



计算每分钟的请求失败率(%):
* | select date_trunc('minute', __TIMESTAMP__) as time, round(sum(case when status = 404 then 1.00 else 0.00 end)/ cast(count(*) as double)*100,3) as "404比例", round(sum(case when status >= 500 then 1.00 else 0.00 end)/cast(count(*) as double)*100,3) as "5XX比例", round(sum(case when status >= 400 and status < 500 then 1.00 else 0.00 end)/cast(count(*) as double)*100,3) as "4XX比例", round(sum(case when status >= 400 then 1.00 else 0.00 end)/cast(count(*) as double)*100,3) as "总失败率" group by time order by time limit 10000
