柱状图描述的是分类数据，直观表现每一个分类项的大小对比关系，适用于统计近一天各错误码类型出现的次数等分类统计场景。
操作步骤
1. 登录 日志服务控制台，选择仪表盘 > 仪表盘列表，选择您想查看的仪表盘。
2. 单击 添加图表，新建一个图表，图表类型选择柱状图。
3. 按照需求配置图表。
通用配置
统计分析字段
柱图必须选择维度字段和指标字段，当碰到数据不匹配的情况时，需手动选择统计分析字段。
配置项 | 说明 |
维度字段 | 分类字段，默认选择数据类型为 string 的字段。当没有 string 类型字段时，需手动选择指定字段。 |
指标字段 | 数值字段，默认选择数据类型为 number 的字段。当没有 number 类型字段时，需手动选择指定字段。 |
柱状图配置
配置项 | 说明 |
柱状图样式 | 条柱方向：控制条柱的方向，水平方向即为条形图，垂直方向为柱形图。 显示数值：控制是否显示每个条柱的数值标签。 堆叠方式：支持条柱分组（不堆叠）或堆叠显示。 排序方式：控制条柱的排序方式，支持按照指标升序与降序排列。在有多个指标时需要指定一个用于排序的指标，默认不排序。 |
坐标轴 | Y 轴标签最大显示长度。 Y 轴尺度：控制 Y 轴的尺度，支持线性尺度与对数尺度。 Y轴最大值/Y轴最小值：控制坐标轴显示的最大值与最小值，大于最大值或小于最小值的坐标区域不显示。 |

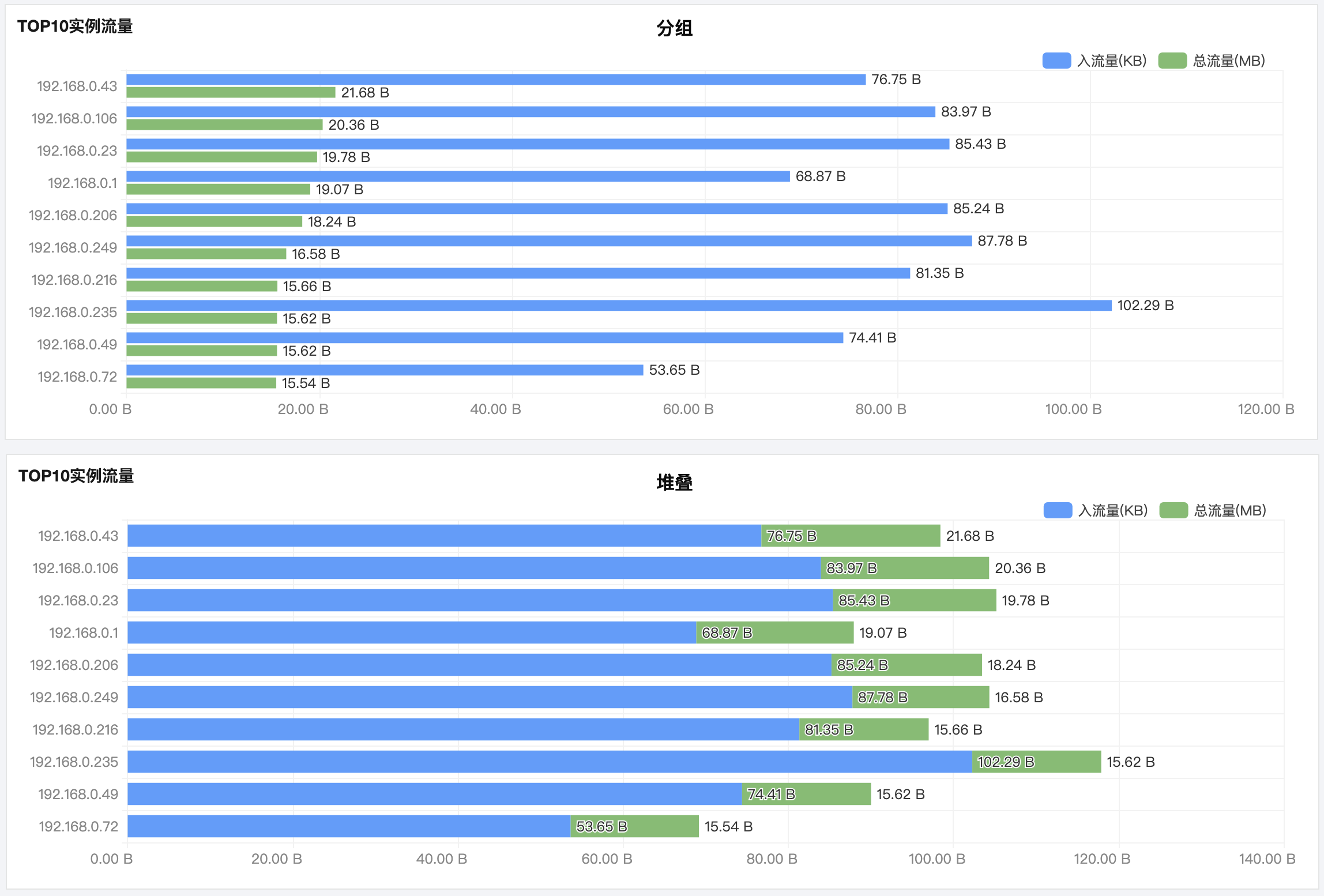

条柱模式示例：
图表操作
局部放大

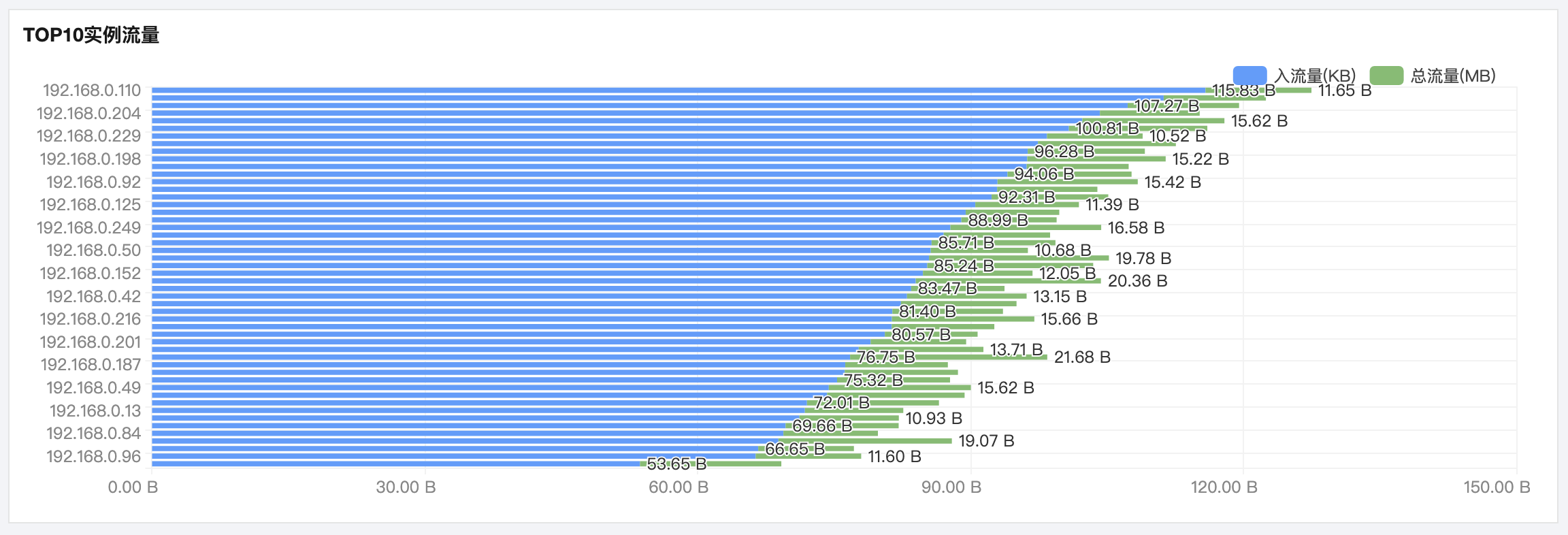

在使用图表操作中，当统计结果过多，会造成上图所示问题：条柱密集、标签发生重叠隐藏，会影响分析的情况。此时，鼠标悬浮在图表上，滑动鼠标滚轮，可以放大或缩小显示范围，从而聚焦局部内容，显示完整的信息。
语句示例
Nginx 日志显示 HTTP 状态码占比：
* | select try_cast(status as varchar) as status, count(*) as log_count group by status
