计量仪
Download
聚焦模式
字号

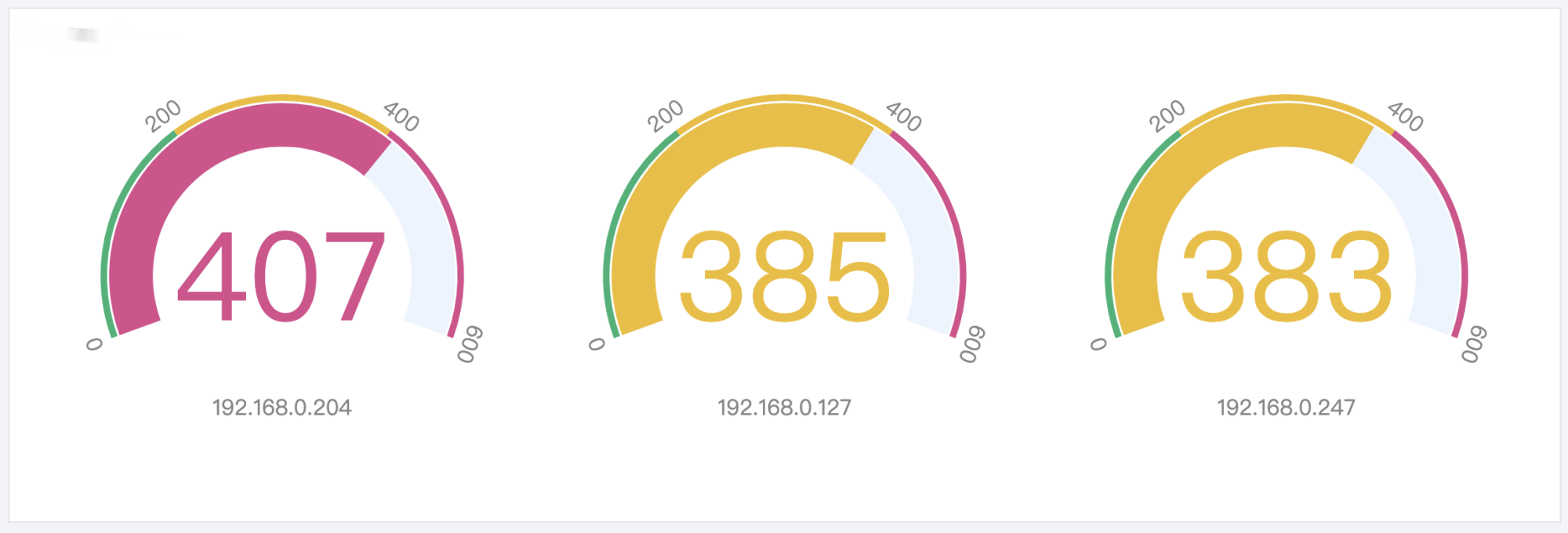

计量仪描述的也是单个指标，但与单值图不同的是，计量仪一般搭配阈值使用，用来衡量该指标的状态。系统健康度监控等有分级标准的场景适用。
操作步骤
1. 登录 日志服务控制台，选择仪表盘 > 仪表盘列表，选择您想查看的仪表盘。
2. 单击 添加图表，新建一个图表，图表类型选择计量仪。
3. 按照需求配置图表。
通用配置
配置项 | 说明 |
基础信息 | 图表名称：设置图表的显示名称，可为空。 |
标准配置 |
统计分析字段
计量仪图至少选择一个指标字段，当碰到数据不匹配的情况时，需手动选择统计分析字段。
配置项 | 说明 |
维度字段 | 分类字段，默认选择数据类型为 string 的字段。当没有 string 类型字段时，需手动选择指定字段。 |
指标字段 | 数值字段，默认选择数据类型为 number 的字段。当没有 number 类型字段时，需手动选择指定字段。 |
计量仪配置
配置项 | 说明 |
计量仪样式 | 显示阈值刻度：在图表上显示配置的阈值刻度。 指标聚合：高级功能，选择指标聚合方式，聚合相同指标的结果后再绘图（例如，指标返回了指标的范围值，包含了多个时序点的指标结果，先聚合所有时序点的总和再绘图）。默认不聚合，可设置指标最大的显示数量，超出部分将隐藏。 |
阈值配置
配置项 | 说明 |
阈值配置 | 阈值点：设置阈值点，可以添加多个阈值区间。单击阈值对应色彩可打开色盘自定义颜色。 最大值/最小值：控制计量仪扇形区的最大刻度与最小刻度，区间外的数据不会在图表上显示。 |

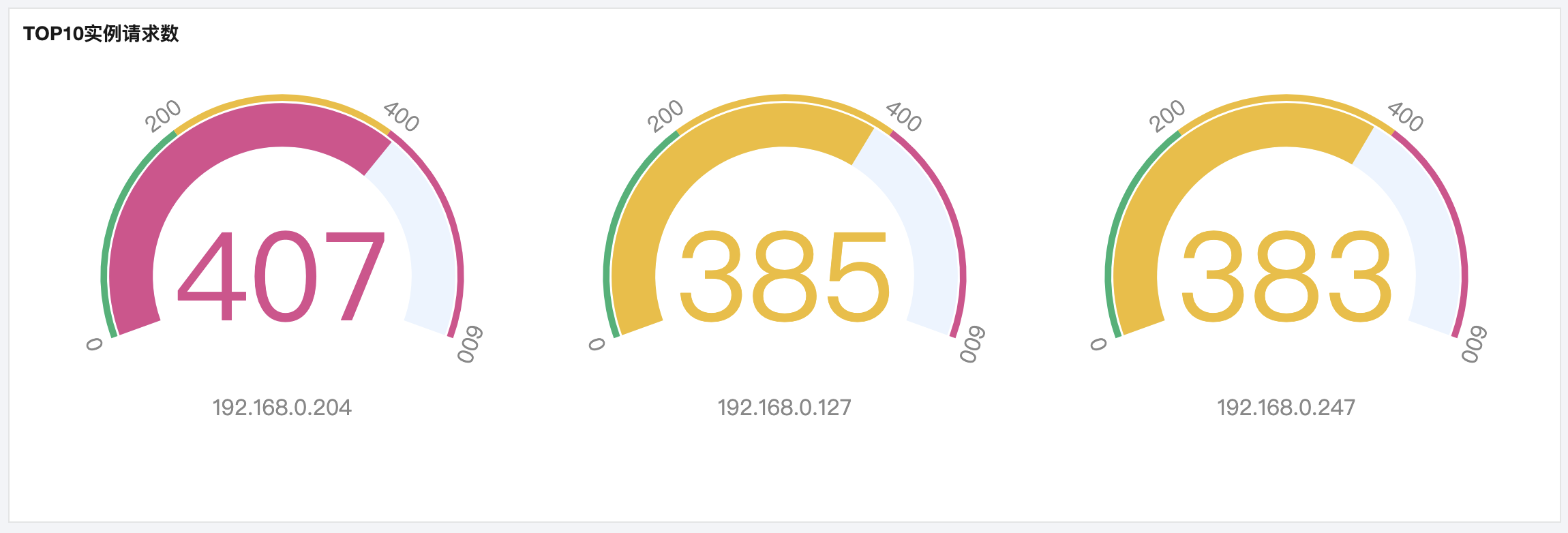

阈值配置示例：
语句示例
统计请求失败率
* | select round(count_if(try_cast(status as bigint) >= 400)*100.0/count(*),2) as "请求失败率(%)"
