控制台指南

Input 管理

最近更新时间：2025-06-12 16:15:13

频道输入是StreamLive的媒体流输入通道，通常关联一个安全组和一个StreamLive的频道。

前提条件

已开通 StreamLive。
已登录 StreamLive控制台。

Input 管理

单击左侧导航栏 Input，可以查看已创建的 Input 名称、类型、绑定状态、ID 等信息。每一个 Input 通常可以关联一个安全组和一个 StreamLive 频道，被频道关联的 Input 状态会显示 attached。每一个 Input 有 A、B 两个通道，是两个物理隔离的通道，对应频道两个通道，可同时推流，保障上行可用性。


创建 Input

频道输入提供 PULL 和 PUSH 两种输入方式。若您需要创建 Input，单击页面左上角 Create Input，在弹窗中进行配置。



Name：Input 名称，可由用户自定义。可支持1-32位数字、大小字母、下划线“_”。
Type：Input 类型，目前支持 RTP_PUSH、RTMP_PUSH、RTMPS_PUSH、UDP_PUSH、RTP-FEC_PUSH、SRT_PUSH、RTMP_PULL、HLS_PULL、MP4_PULL、RTSP_PULL、SRT_PULL 协议。
Security Group：若是 PUSH 输入类型，则需要绑定 Input 安全组做安全校验。可以在 安全组管理 中，通过添加 IP 白名单创建安全组。为 Input 关联安全组后，只有在安全组 IP 白名单中的 IP 可以推流成功。

创建 PUSH 类型的 Input

对于 RTP_PUSH、UDP_PUSH、RTP-FEC_PUSH 的 PUSH 输入类型，仅需要输入 Input 名称、选择 Security Group。对于 RTMP_PUSH、RTMPS_PUSH、SRT_PUSH 的 PUSH 输入类型，还有更多字段可以设置。

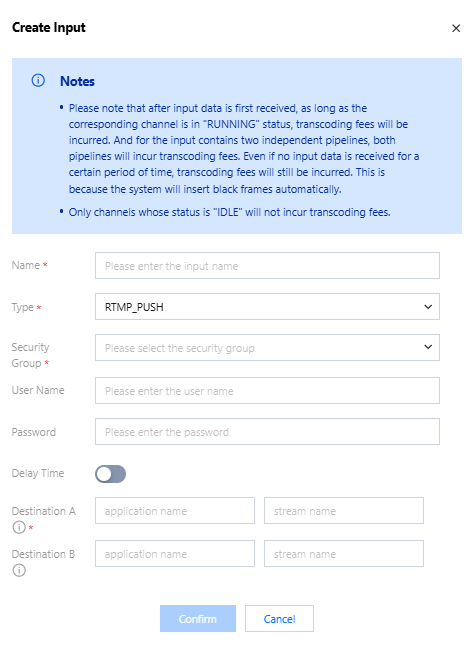

Type：RTMP_PUSH

若 Type 选 RTMP_PUSH，除了 Input Name 和 Security Group，还可以填写：
User Name 和 Password：可以用于鉴权，推流时需要使用相同的 User Name 和 Password。
Delay Time：可以用于设置延迟播放时间，支持填写10-600秒。
Destination A：可以填写 application name 和 stream name，填写后，这两个信息会展示在系统生成的推流 URL 中。
Destination B：可以填写 application name 和 stream name，填写后，这两个信息会展示在系统生成的推流 URL 中。

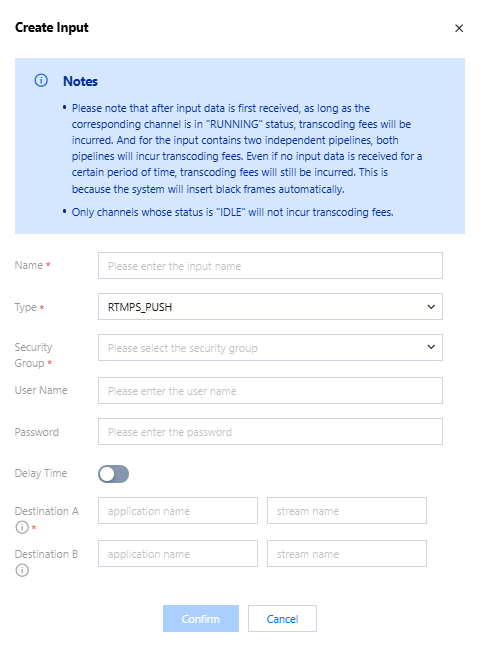

Type：RTMPS_PUSH

若 Type 选 RTMPS_PUSH，除了 Input Name 和 Security Group，还可以填写：
User Name 和 Password：可以用于鉴权，推流时需要使用相同的 User Name 和 Password。
Delay Time：可以用于设置延迟播放时间，支持填写10-600秒。
Destination A：可以填写 application name 和 stream name，填写后，这两个信息会展示在系统生成的推流 URL 中。
Destination B：可以填写 application name 和 stream name，填写后，这两个信息会展示在系统生成的推流 URL 中。

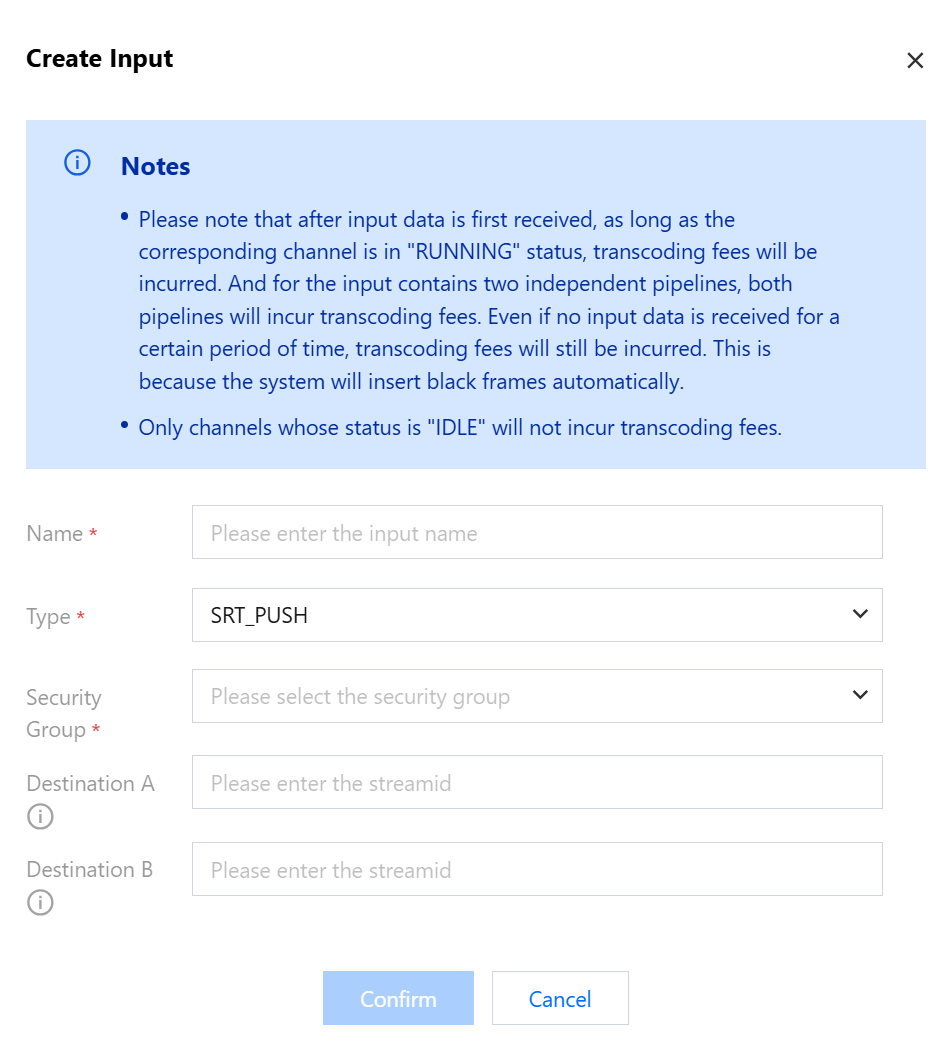

Type：SRT_PUSH

若 Type 选 SRT_PUSH，除了 Input Name 和 Security Group，还可以填写：
Destination A：可以填写 streamid，填写后，streamid 会展示在系统生成的推流 URL 中。
Destination B：可以填写 streamid，填写后，streamid 会展示在系统生成的推流 URL 中。


创建 PULL类型的 Input

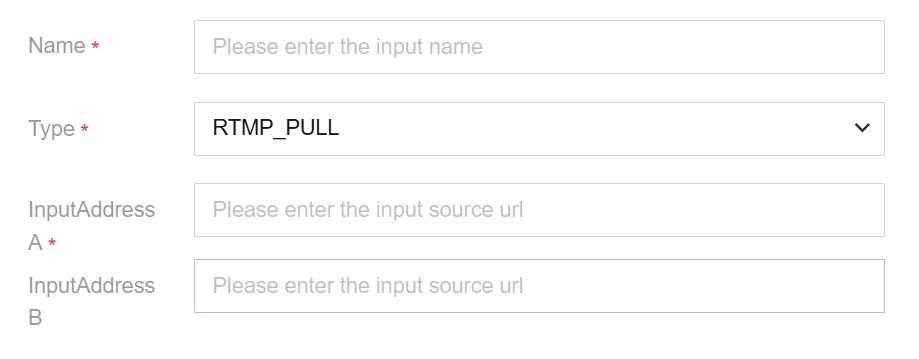

Type：RTMP_PULL / RTSP_PULL / SRT_PULL

除了填写 Name，还需要填 InputAddress，作为 PULL 的源。



注意：
如果 Input 是 SRT_PULL 类型，使用'&'分隔参数。
如果需要输入流 ID，使用 streamid=xxx；如果需要输入密码，使用 passphrase=xxx。

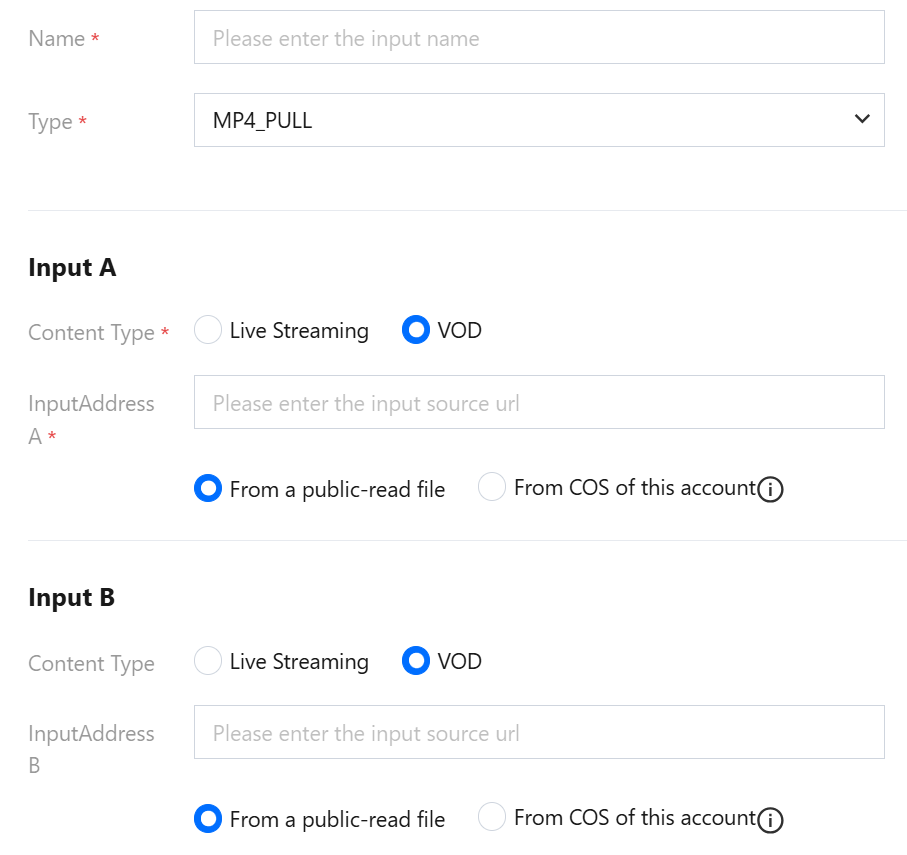

Type：HLS_PULL / MP4_PULL

对于 HLS_PULL、MP4_PULL，还可以选择内容源类型是直播/点播：


修改 Input

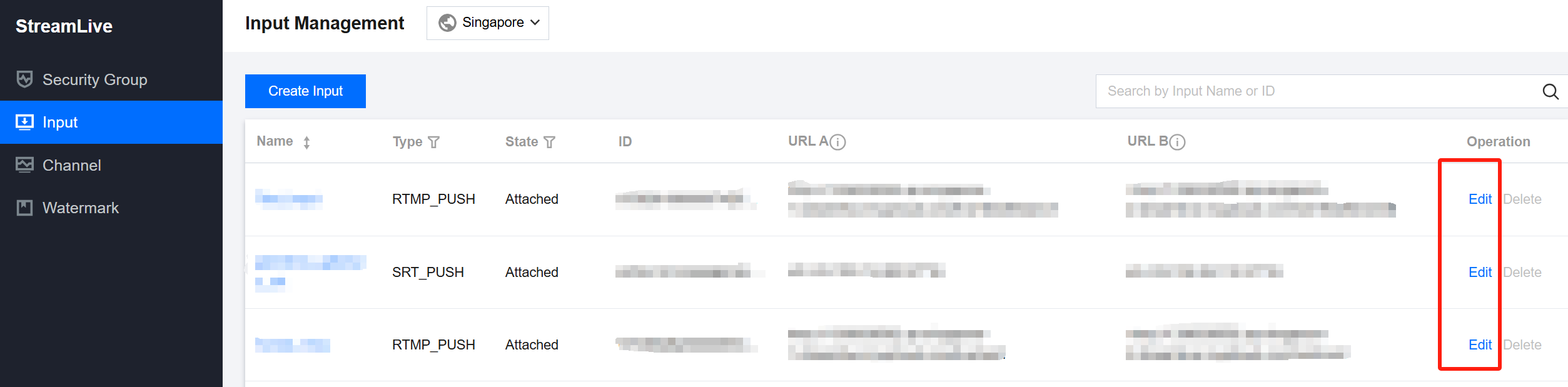

若您需要修改 Input，单击需要修改的 Input 右侧 Edit，然后在弹窗中进行修改，修改完成后单击 Confirm 完成修改。

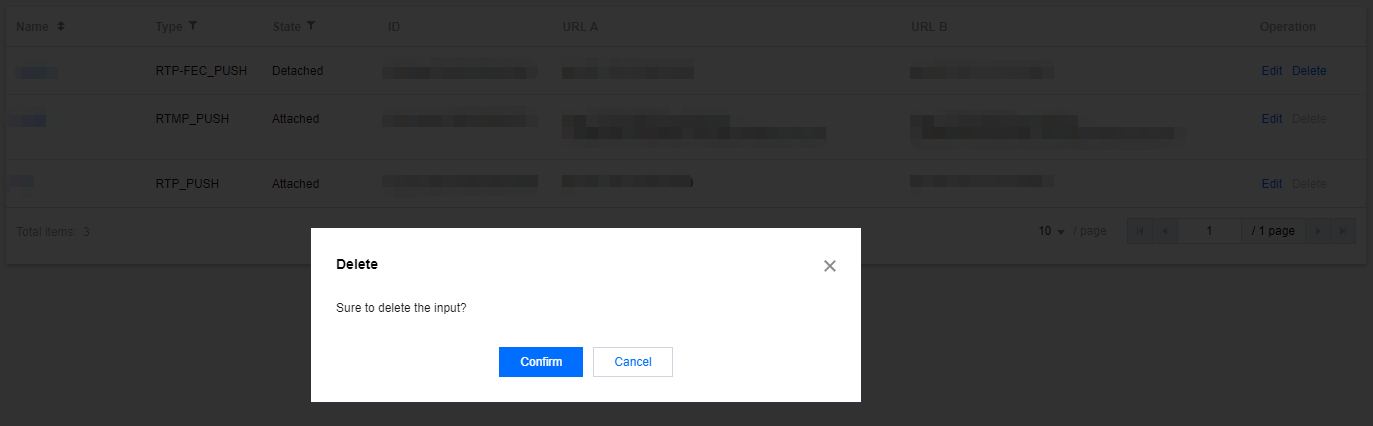

删除 Input

若您需要删除 Input，单击需要删除的 Input 右侧 Delete，在弹窗中单击 Confirm 完成删除。

注意：
控制台默认只支持最多5个 Input 的存在。
输入的媒体源目前至少需要包含一个视频数据通道。
当使用 MPEG-TS 多路复用通道时，最多允许8路通道同时传输。
对于4K分辨率的输入，在后续使用普通转码、极速高清转码时，请注意分别可支持的输入编码方式、色深、帧率、码率。
转码类型
编码方式
色深
帧率
码率
普通转码
H.264、H.265
8bit、10bit
≤ 60 fps
≤ 100Mbps
极速高清转码
H.264
8bit、10bit
≤ 60 fps
H.265
8bit
≤ 60 fps
10bit
≤ 30 fps

Channel 管理

简介

最近更新时间：2023-03-22 16:06:59

StreamLive控制台基于Channel维度进行管理，您可以创建高质量的视频流，从而分发到各种类型的设备。频道是StreamLive的主要模块，可对输入流按照既定配置进行转码、转封装等一系列视频处理操作后输出至指定目的地或者归档存储。

前提条件

已开通 StreamLive。
已登录 StreamLive控制台。

Channel管理

单击左侧导航栏Channel Management，您可以在此页面中对频道进行查看、创建、编辑、启动/停止、删除、导出、克隆操作。对于已创建的频道，列表中会展示当前频的状态：IDEL表示频道尚未启动 RUNNING表示频道已启动。对于已启动的频道，不能再进行编辑操作，如果需要进行编辑需要先停止。


创建频道

步骤一：设置频道基本信息

最近更新时间：2025-10-17 16:43:56

在开始创建频道前，您需要先确认以下元素，以确保可以高效地创建新的频道：
1. 频道将使用的输入。在创建频道前请确保已创建好输入，该输入将在步骤二绑定到该频道。
2. 频道的输出协议及输出地址。
3. 输出组中的视频和音频的编码参数。

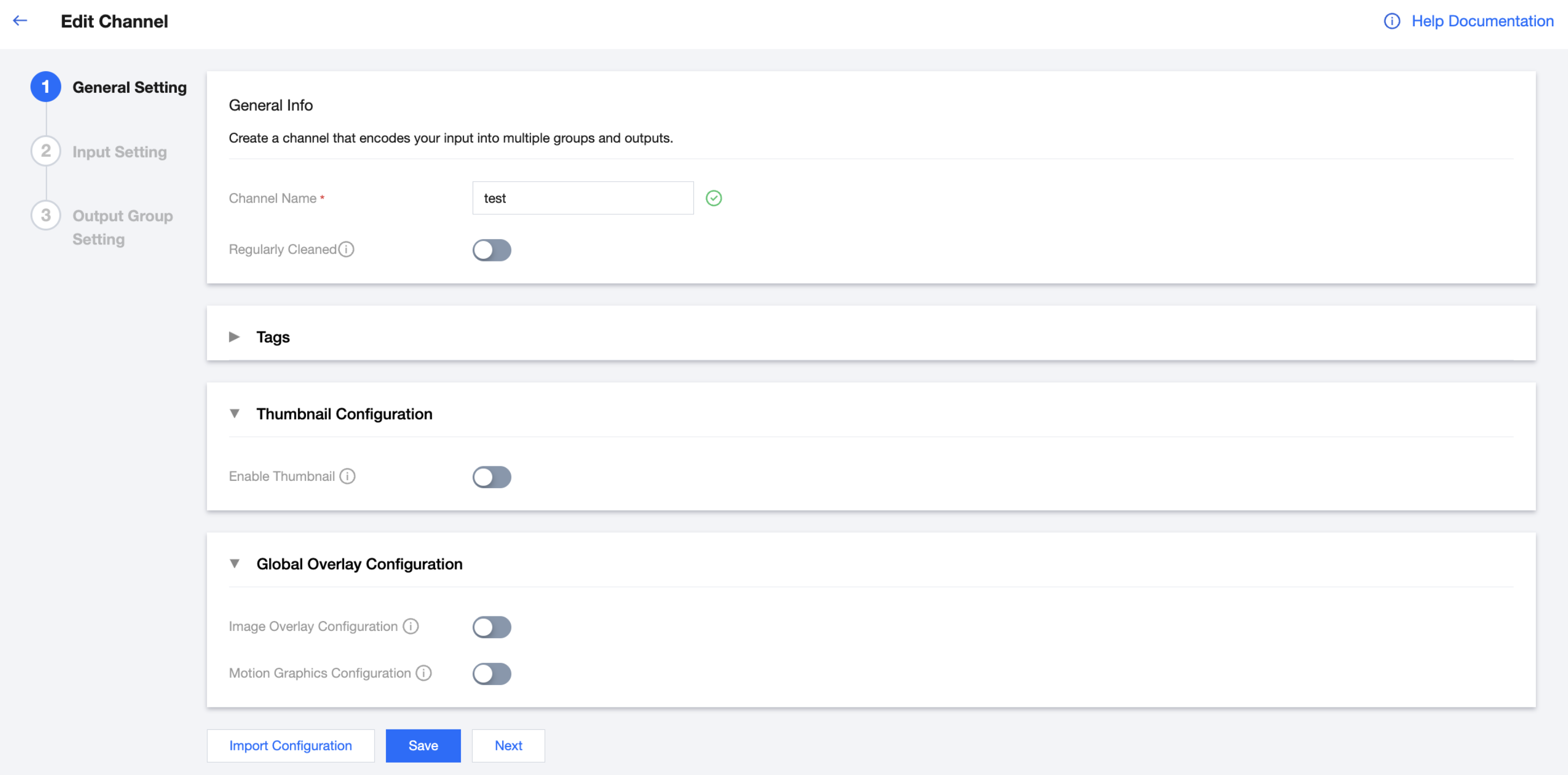

设置频道基本信息

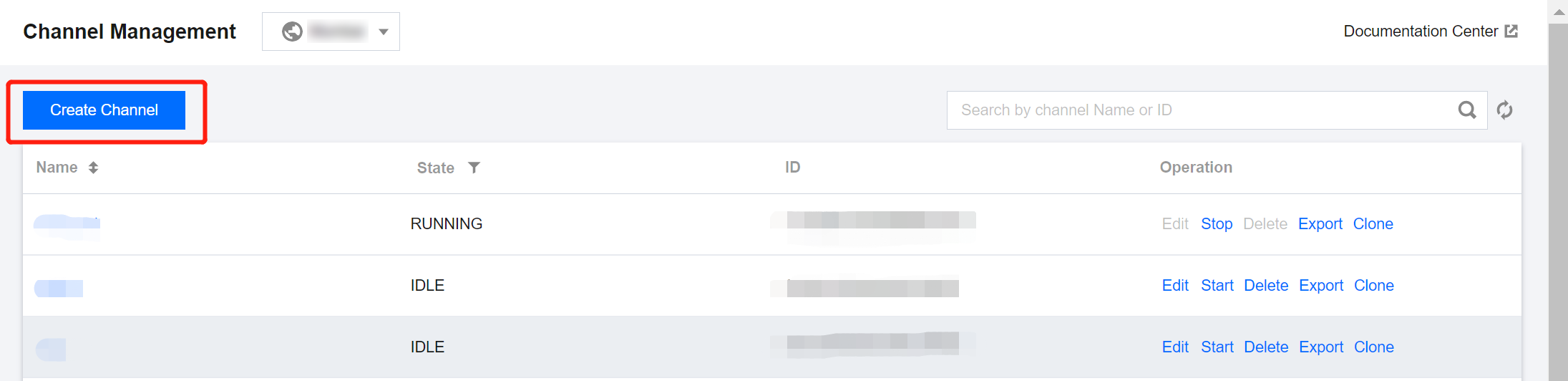

1. 进入 StreamLive 控制台 > Channel，单击左上角的 Create Channel，进入创建频道页面。


2. Name：频道基本信息较简单，仅需设置频道名称即可。输入支持大小写字母、数字及下划线，长度最大为32个字符。
3. Regularly cleaned：默认不会勾选自动清理选项，该选项设置打开后，Plan 中的 Event 会在执行完成后7天后自动清理，以避免太多事件 Event 不方便管理。若无 Plan 可以不用理会，具体 Plan 可以参考 Plan 管理。
4. Tags：腾讯云标签可以用于对云资源进行分类管理，在 StreamLive 产品中也支持为频道关联标签。
5. Thumbnail Configuration：对于 StreamLive 频道中的直播流，如果您想对输入直播流的I帧画面进行预览监控，那可以在这里开启此功能开关，然后当频道启动后，频道详情信息中将展示输入流预览图监控。

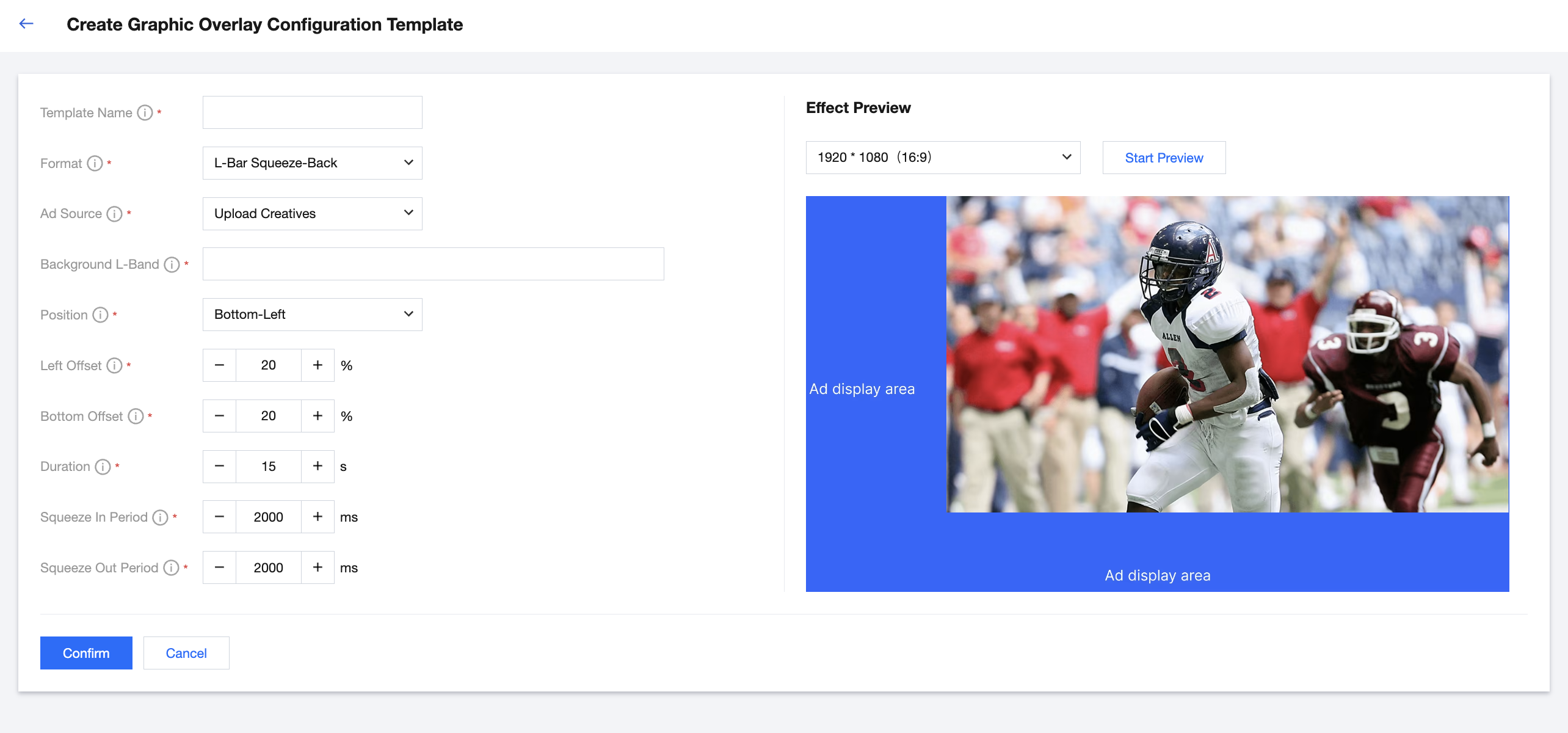

6. Global Overlay Configuration：对于 StreamLive 频道中的直播流，如果您有在直播流画面上叠加静态图形/动态图形的需求，那可以在这里开启相应功能开关Image Overlay Configuration、Motion Graphics Configuration。然后在频道的 Plan 中，配置图形叠加类型的事件。

步骤二：添加输入

最近更新时间：2023-09-14 17:51:45

添加输入

您可以添加一个或多个已创建的Input到频道中。一般情况下，绑定的第一个Input会做为默认输入，而其它Input可能会被使用在主备容灾（Failover）或时间计划（Plan）中。 在Add下拉选项中选择尚未绑定到其他频道的Input做为该频道的输入源，每个频道最多可以添加5个Input，其中最多2个Push类型的Input。




创建输入

您也可以在Add下拉选项中，选择Create a new input来新创建一个输入。






Name：Input名称，可由用户自定义。可支持1-32位数字、大小字母、下划线“_”。
Type：Input类型，频道输入提供PULL和PUSH两种输入方式，目前支持RTMP_PUSH、RTP_PUSH、RTP-FEC_PUSH、UDP_PUSH、SRT_PUSH、RTMP_PULL、HLS_PULL、MP4_PULL、RTSP_PULL、SRT_PULL协议。
Type：RTMP_PUSH
若Type选RTMP_PUSH，需要填Destination，分别是application name和stream name。


此外，您还可以设置User Name和Password来支持鉴权，设置Delay Time来支持延播。

Type：SRT_PUSH
若Type选SRT_PUSH，Destination代表streamid，非必填。




设置安全组
若是PUSH输入类型，则需要绑定Input安全组做安全校验。安全组是用于对输入源IPV4地址进行合法性校验的手段，通过输入安全组配置，可以使StreamLive频道的输入更加安全。您可以创建一个新的安全组，也可以从已有安全组中进行选择。





若您需要创建新的安全组，需要输入以下信息： 1）Name：安全组名称，可由用户自定义。可支持1-32位数字、字母、下划线“_”。 2）IP Allowlist：IP白名单，使用CIDR格式，并用逗号或换行符分隔，如果不需要限制来源IP，填0.0.0.0/0即可。

Type：PULL
若Type选PULL类型，需要填InputAddress，作为PULL的源。




步骤三：设置输入

最近更新时间：2023-11-03 09:54:40

可以在Input List中看到已经添加好的Input，对于需要有特殊配置类型的Input，可以选择Setting进行相关设置，如下图：




音频选择器设置

对于RTP/UDP PUSH类型输入，若负载使用的是MPEGF-TS协议，可能存在多音轨，这里可以根据音频的Pid来设置选择需要进行媒体处理和输出的音频。如果不设置，默认会选择随机选择其中一个音频作为输出。此外，在创建一个音频选择器时，首先需要输入选择器名称，并且在相同频道内不得重复。



注意：
PID需要和源流中的PID保持一致。若不匹配，该项选择器则失效，系统会随机选择其中一路音频做为该Pid的最终输出。
当开启输入源的主备容灾（Failover）时，主输入源的Selector配置将自动复用到备输入源中，以确保故障切换后音频的有效性。

拉流行为设置

对于PULL类型的输入，您可以设置以下Source End Behavior，来控制输入的有效时间：
LOOP：循环拉取输入源。
ONCE：只拉取一次输入源，然后断开。




主备容灾设置

如果您需要防止输入源异常断开时影响使用，您可以为RTMP_PUSH/RTP_PUSH类型的输入开启主备容灾功能，从而可以在StreamLive主输入源发生故障时，自动切换到备输入源上。



Input Failover：对于需要进行主备容灾的Input，开启Input Failover开关。
Select Backup Input：选择一个备用Input，备用Input的类型必须和主Input类型保持一致。
Downtime Threshold：设置故障转移的阈值，单位是毫秒，默认值为3000毫秒，当主输入发生故障时，系统在等待阈值时间后，会自动切换到备用输入上，从而确保整个链路的数据可用性。
Input Preference：设置当主输入恢复后如何进行重新选择。CURRENT_PREFERRED：默认选项，保持当前输入不变。PRIMARY_PREFERRED：主输入优先。即如果当前在使用备输入，主输入源恢复正常后，需要切换到主输入源。
点击Confirm确认后，回到Input List界面，可以看到Bind Status值会发生变化。主输入源为显示为Primary，备输入源会显示为Backup。



注意：
您只能为Input设置一个备输入流，且要求主输入流和备输入流要求输入源类型相同、通道数量相同。
当一个Input被选择为Backup后，该输入的Failover属性将会被自动禁用，即您不能再为该Input设置备份输入。如果想更换两个Input的角色，需要先将第一个Input的Failover属性关掉，然后重新重新设置。
主备容灾设置成功后，会在主流和备流输入名旁边出现“Primary”和“Backup”的标志字段。
备输入流在input list中的位置会自动展示在主输入的下面。

断流补帧设置

在输入断流后，可以进行补帧操作：
Input Loss Behavior：对于需要断流补帧的Input，开启此开关。
Repeat Last Valid Frame：在Input断流后，可以继续展示断流前的最后一帧画面，通过Repeat Last Valid Frame设置展示多少毫秒。可以设置0-1000000的整数，其中0代表不展示断流前的最后一帧画面、1000000代表不限时长。
Input Loss Image Type：在断流时长超过在Repeat Last Valid Frame中设置的时长后，系统将不再继续展示断流前的最后一帧，可以在Input Loss Image Type 中设置需要展示的画面，展示画面的类型可以选择COLOR或者IMAGE，对于COLOR需要设置RGB颜色，对于IMAGE需要设置图片获取地址。





Pipeline容灾设置

对于当前Input的两个输入，是对应输出到Destination A、B，即形成两个通道 Pipeline A、B，可以在这两个通道之间进行容灾设置。



Input Loss Behavior：开启此功能后，此频道的输入信号将在双通道之间进行相互容灾，相互容灾失败时将按照 Input Loss Behavior的设置进行兜底。如果未开启此功能或者Input仅为单通道，在Input信号获取失败时，系统也将按照 Input Loss Behavior的设置进行兜底。

其它操作

Details：查看该Input的输入地址和其他基础信息。
Set as First：可以将该Input设置为默认输入，当作为默认输入时将会置顶展示。注意：此操作不能对备输入流进行。
Delete：删除某个输入流。
Next：进入下一步，进行输出配置。

步骤四：设置输出组

最近更新时间：2025-05-27 17:42:54

StreamLive 支持不同类型的输出，您可以在此步骤中创建输出组及输出。

设置多输出组

StreamLive 支持对一个频道设置多个 Output Group 输出，可以通过点击 Add 来添加多个 Output Group。




设置输出组名称和类型

对 Output Group 设置名称和类型：



目前支持 HLS、DASH、HLS_STREAM_PACKAGE、DASH_STREAM_PACKAGE、HLS_ARCHIVE、DASH_ARCHIVE、M2TS、FRAME CAPTURE 类型输出：
HLS、DASH 通过 HTTP PUT协议，输出到 Destination。
HLS_STREAM_PACKAGE、DASH_STREAM_PACKAGE 通过 HTTP PUT 协议，输出至同账号下的 StreamPackage 中。从而帮助客户形成自己的源站，用于给直播 CDN 进行直播回源。
HLS_ARCHIVE、DASH_ARCHIVE 支持将直播内容输出到 腾讯云COS 进行归档。
M2TS 通过 SRT 协议，输出到 Destination。其中，需要为 Output Group 中的每一个 Output 分别配置 Destination。并且和其它 Output Group 不同的是，在 M2TS 中不支持对 Manifest、Segment、DRM 进行配置。
FRAME CAPTURE 支持以固定的时间间隔截取直播流的图像，并生成图片。请参考：直播截图。

设置目标地址

如果您选择了 HLS 或 DASH 协议类型输出，您可在此填写 CDN 的推流地址。如果您的推流地址具有验证要求，则可以填写验证信息。

如果您选择了 HLS_STREAM_PACKAGE或DASH_STREAM_PACKAGE 协议类型输出，您可在此填写 StreamPackage Channel Id，StreamLive 会将直播内容推送到 StreamPackage 中。

如果您选择了 HLS_ARCHIVE 或 DASH_ARCHIVE 协议类型输出，您可以在此填写 COS Destination，StreamLive 会将近7天的直播内容归档至 COS 中。（每次重新启动后会覆盖）

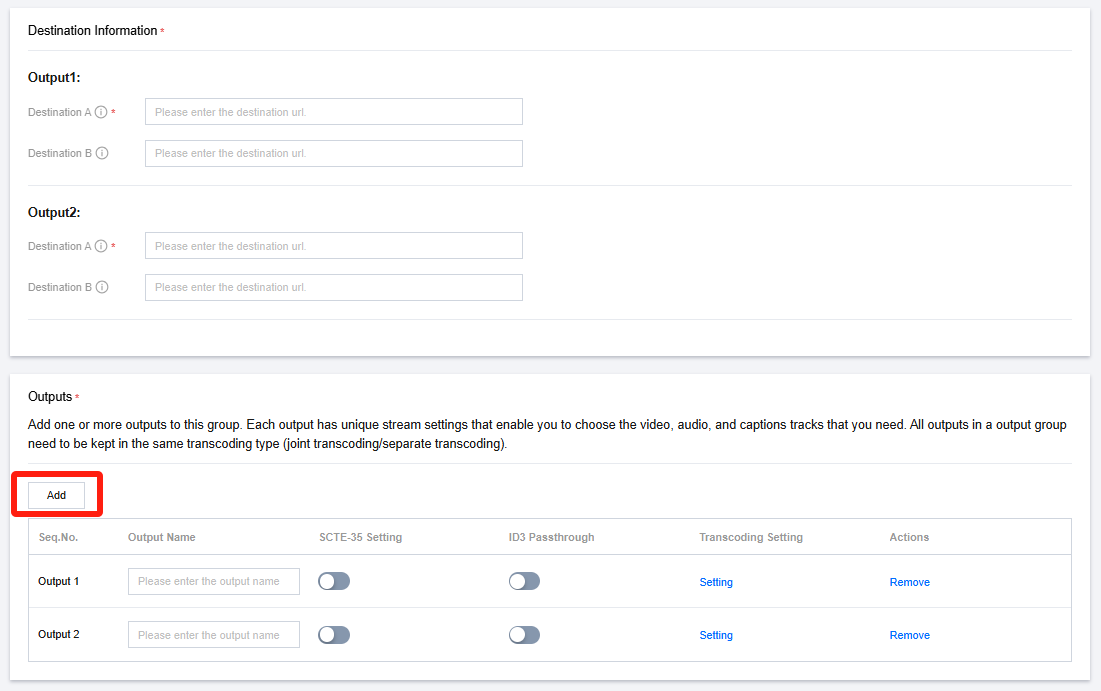

如果您选择了 M2TS，Destination Information 中的地址数量与 Output 数量相关。在还没有添加 Output 时，Destination Information 中的内容为空。您可以在 Outputs 中按需求添加 Output，Destination Information 会根据 Output 数量展示相应的地址输入框。

注意 您可以继续为 M2TS 类型的输出设置转码参数，但是暂时不支持为 M2TS 输出进行 Manifest 配置、分片配置、DRM 配置。

设置输出

单击 Add 添加输出。




设置转码参数

对于已添加的 Output，单击 Transcoding Setting 中的 Setting，以配置转码参数：



转码模板支持合并式的音视频转码以及分离式音视频转码，您可以根据实际需求进行选择。其主要区别是针对 HLS 类的输出，分离式音视频转码可支持多音轨（多音频）自由组合搭配，如无此需求，建议使用合并式的音视频转码模板。
使用合并式转码，一次性配置音频和视频转码参数。



配置项
说明
Audio/Video Name
音视频转码模板名称，您可以通过 Copy Audio/Video 复用已有的转码模板参数；也可以新设置一个转码模板名称，并填写具体的转码参数设置，模板名称支持1-20个字符的字母和数字。
Audio Transcoding
是否开启音频转码，如果不开启，那输出中将不包含音频。
音频转码支持选择单音轨、多音轨，但是建议您在此使用单音轨，如果有多音轨的需求推荐使用分离转码 Separate Transcoding。
Audio Selector Name
对于包含多音轨的Input，可以先在Input Setting中针对Input创建音频选择器，然后在此选择进行处理和输出的音轨。
如果用户未设置，默认使用第一个音轨。
Acodec
选择音频编码方式，支持 AAC 或者透传。
对于透传，目前可以支持对 AC3（Dolby Digital）、EAC3（Dolby Digital Plus）、EAC3+ATMOS（Dolby ATMOS）三种格式的输入音频进行透传，透传至频道输出中。
Audio Codec Configuration
支持设置 Mode、Profile、码率、采样率。
Audio Normalization Settings
通过设置目标 LUFS 值，对音频音量做归一化处理。
Video Transcoding
是否开启视频转码，如果不开启，那输出中将不包含视频画面。
Vcodec
选择视频编码方式，支持H.264和H.265。
Width
设置输出画面宽度，支持0-3000之间的偶数。如果填写0，代表宽度与源画面一致。
Height
设置输出画面高度，支持0-3000之间的偶数。如果填写0，代表高度与源画面一致。
Rate Control
码率控制方式，支持 CBR、VBR、ABR。
CBR 是恒定码率，表示码率保持固定值。
ABR 是平均码率，根据画面复杂度码率可能会有变化，但是整体平均码率将为用户设定的值。
VBR 是可变码率，VBR 将调整码率以达到用户指定的画面质量，但是不会超过用户设定的最大码率。
Frame Rate
帧率，可以设置为随源，也可以设置为分数值或者 HZ 值。
需要注意的是，在一个频道中，所有输出的帧率都需要相同。
GOP Structure
以毫秒为单位，设置 GOP 值大小。并且支持设置B帧数量、参考帧数量。
Codec Details
只有视频编码选择H.264时才能使用，支持用户设置 Profile、Level、Entropy Encoding、Adaptive Quantization、Look Ahead Rate Control，分别代表画质级别、编解码性能、熵编码方式、编码压缩率、前向画面参考率。
Color Space
目前只有视频编码选择H.265时才能使用，当前仅支持色域透传。
Top Speed Codec Transcoding
极速高清转码，腾讯云视频团队开发的高性能视频转码服务，开启该功能后，可以通过 AI 算法能力，实时计算符合业务场景的最优动态编码参数，以实现低码率、高质量的转码服务。

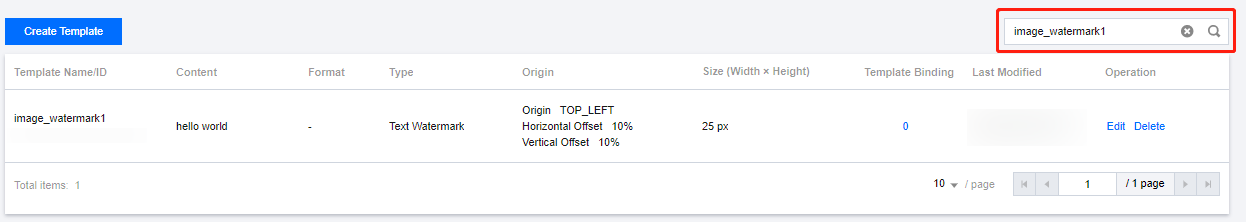

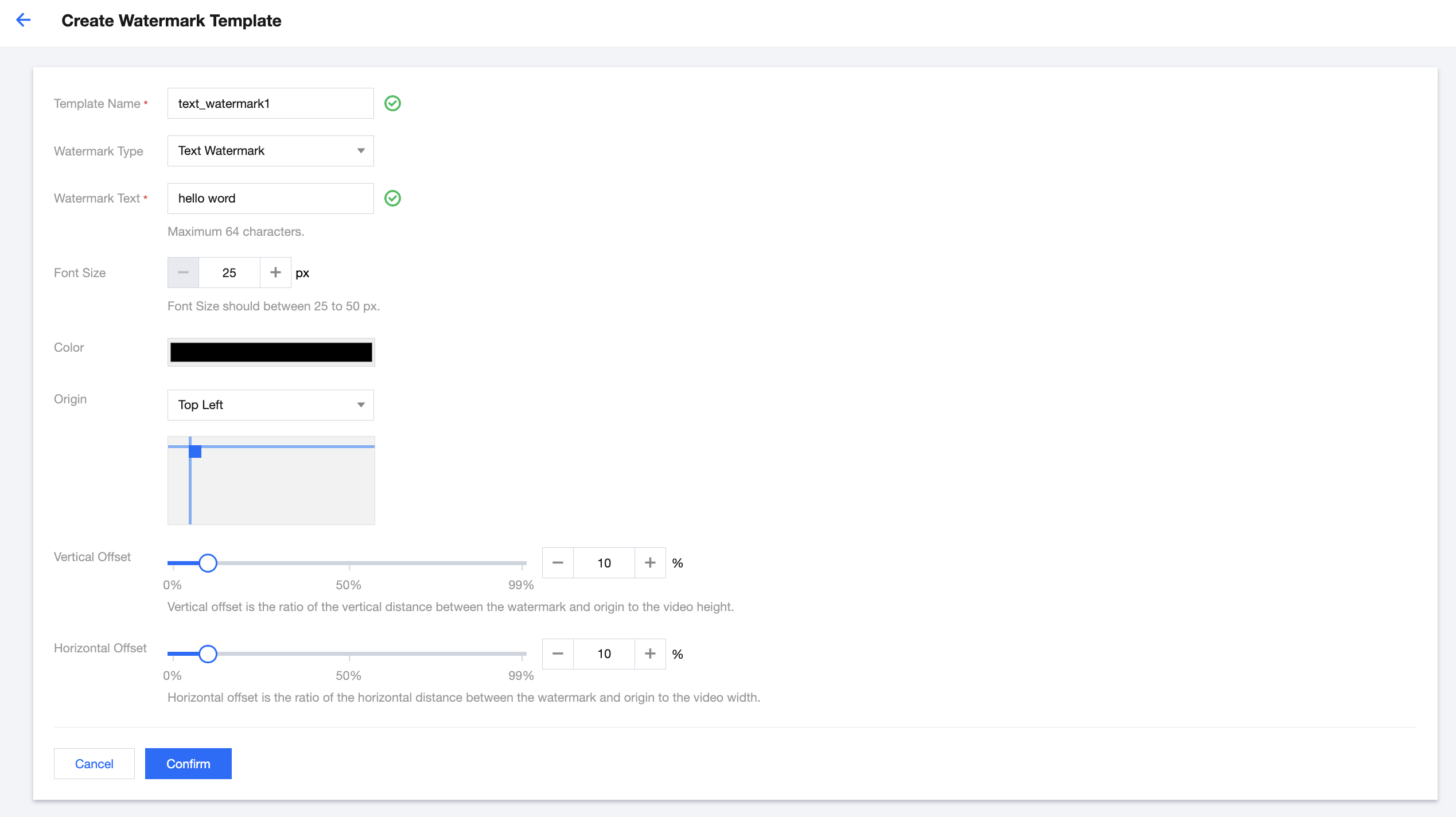

Video Watermark
视频水印，从已有水印模板中选择需要使用的水印。
Face Blurring
人脸模糊，对视频中的人脸区域进行检测并进行模糊处理。
使用分离式转码，每个 Output 可以选取一个视频转码模板和多个音频转码模板，音频转码模板则表示该转码档位可以搭配的音轨（音频）。



Audio 配置：
配置项
说明
Audio Name
音频转码模板名称，可以通过 Copy Audio 复用已有的转码模板参数。也可以新设置一个转码模板名称，并完成后续具体的转码参数设置，模板名称支持1-20个字符的字母和数字。
Audio Selector Name
对于包含多音轨的 Input，可以先在 Input Setting 中针对 Input 创建音频选择器，然后在此选择需要进行处理和输出的音轨。
如果用户未设置，默认使用第一个音轨。
Acodec
选择音频编码方式，支持 AAC 或者透传。
对于透传，目前可以支持对 AC3（Dolby Digital）、EAC3（Dolby Digital Plus）、EAC3+ATMOS（Dolby ATMOS）三种格式的输入音频进行透传，透传至频道输出中。
Audio Codec Configuration
支持设置 Mode、Profile、码率、采样率。
Language Code
在 HLS master m3u8 中展示的语种信息，可以在播放器端进行展示。
Audio Normalization Settings
通过设置目标 LUFS 值，对音频音量做归一化处理。
此外，如果您有多音轨的配置需求，可以单击页面头部的 Add Audio，以添加多个音频转码配置。
Video 配置：
配置项
说明
Video Name
视频转码模板名称，可以通过 Copy Video 复用已有的转码模板参数。也可以新设置一个转码模板名称，并完成后续具体的转码参数设置，模板名称支持1-20个字符的字母和数字。
Vcodec
选择视频编码方式，支持H.264和H.265。
Width
设置输出画面宽度，支持0-3000之间的偶数。如果填写0，代表宽度与源画面一致。
Height
设置输出画面高度，支持0-3000之间的偶数。如果填写0，代表高度与源画面一致。
Rate Control
码率控制方式，支持 CBR、VBR、ABR。
CBR 是恒定码率，表示码率保持固定值。
ABR 是平均码率，根据画面复杂度码率可能会有变化，但是整体平均码率将为用户设定的值。
VBR 是可变码率，VBR 将调整码率以达到用户指定的画面质量，但是不会超过用户设定的最大码率。
Frame Rate
帧率，可以设置为随源，也可以设置为分数值或者HZ值。
需要注意的是，在一个频道中，所有输出的帧率都需要相同。
GOP Structure
支持设置B帧数量、参考帧数量。
Codec Details
只有视频编码选择H.264时才能使用，支持用户设置 Profile、Level、Entropy Encoding、Adaptive Quantization、Look Ahead Rate Control，分别代表画质级别、编解码性能、熵编码方式、编码压缩率、前向画面参考率。
Color Space
目前只有视频编码选择H.265时才能使用，当前仅支持色域透传。
Top Speed Codec Transcoding
极速高清转码，腾讯云视频团队开发的高性能视频转码服务，开启该功能后，可以通过 AI 算法能力，实时计算符合业务场景的最优动态编码参数，以实现低码率、高质量的转码服务。

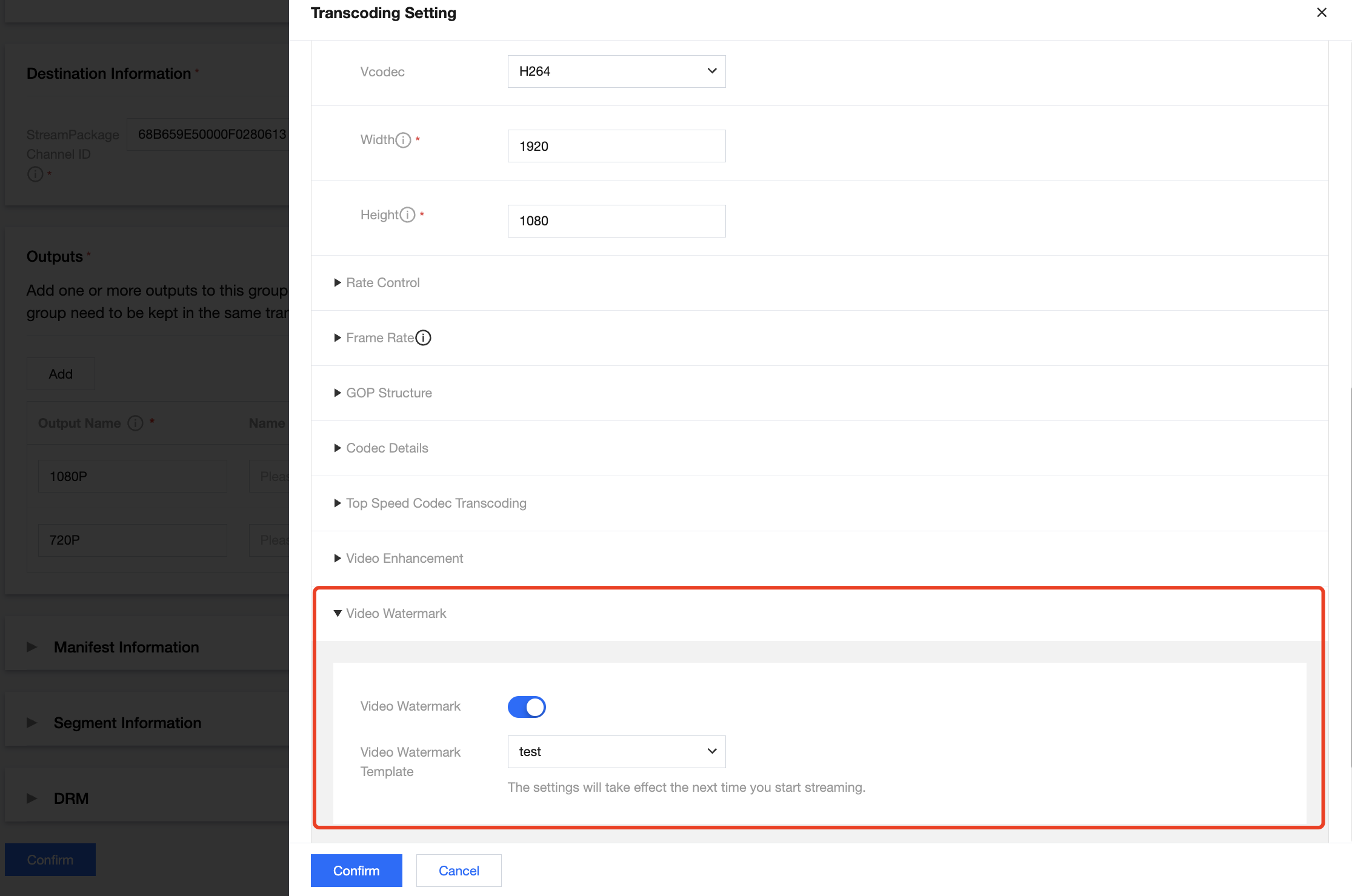

Video Watermark
视频水印，从已有水印模板中选择需要使用的水印。
Face Blurring
人脸模糊，对视频中的人脸区域进行检测并进行模糊处理。
如果需要配置字幕，可以在单击 Add Caption 后进行配置。






此外对于转码参数，除了新建转码参数，还可以单击 Copy 来复用已有转码模板参数。





Copy 操作可通过复用转码模板，节约转码费用。如果多个 Output 复用同一个转码模板，针对这个转码模板仅收一份转码费用。
注意 转码配置中的 Top Speed Codec Transcoding 是腾讯云视频团队开发的高性能视频转码服务，开启该功能后，可以通过 AI 算法能力，实时计算符合业务场景的最优动态编码参数，以实现低码率、高质量的转码服务。Bitrate Compression Ratio 是预期需要降低的视频码率百分比。

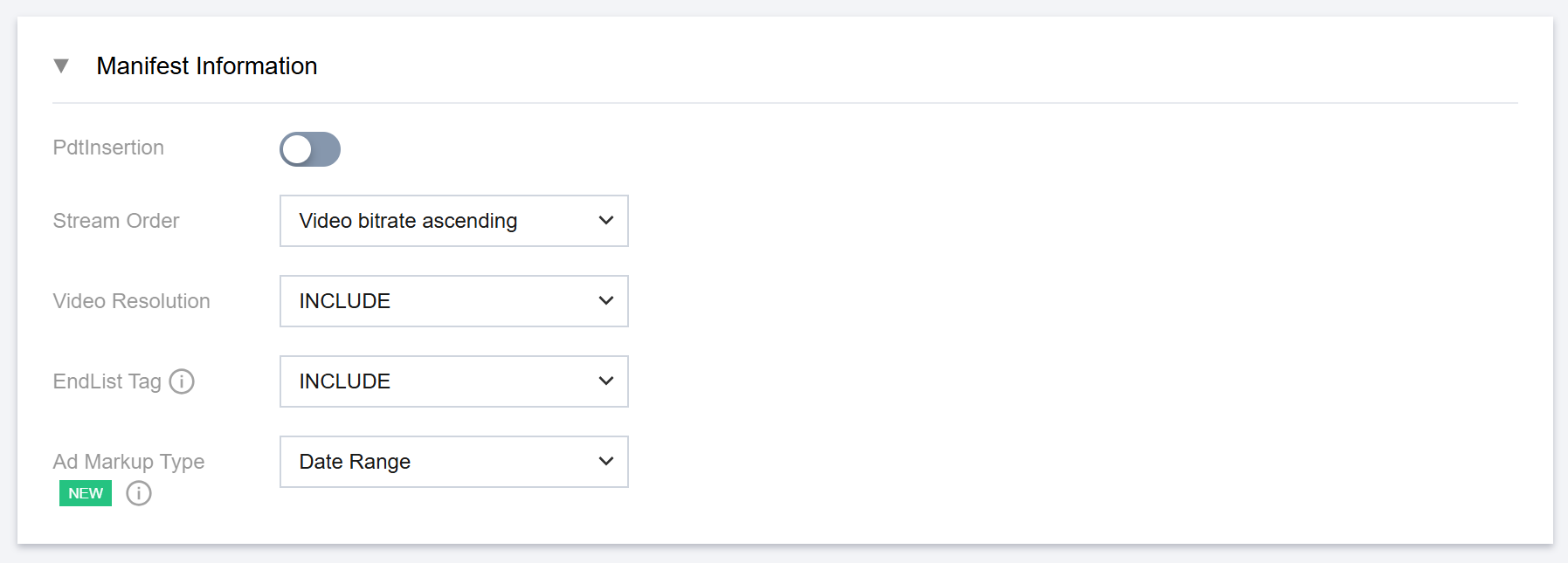

设置 Manifest 信息


PdtInsertion：在 manifest 文件中，是否需要支持 #EXT-X-PROGRAM-DATE-TIME 标签，如果需要支持的话，开启此 PdtInsertion 开关，并在 PdtDuration 中设置插入 EXT-X-PROGRAM-DATE-TIME 标签的时间间隔，以秒为单位。
Stream Order：对 HLS 中的主 m3u8，设置按视频码率升序排序 / 视频码率降序排序。
Video Resolution：对 HLS 中的主 m3u8，设置是否展示分辨率信息。
Endlist Tag：当频道停止运行时，对 HLS 中的媒体播放列表，设置是否添加 #EXT-X-ENDLIST 标签。
Ad Markup Type：对于广告标记信息，可以设置在 StreamLive Output 中的输出格式，请根据业务需要进行选择：Enhanced SCTE-35、Date Range，这两种格式的样例参考如下所示：
Enhanced SCTE-35
#EXT-OATCLS-SCTE35:/AAgAAAAAAAAAAAADwUAAAABAPCAABSZcAAAAAAAABcABfA=
#EXT-X-CUE-OUT:15
...
#EXT-X-CUE-OUT-CONT:ElapsedTime=4,Duration=15,SCTE35=/AAgAAAAAAAAAAAADwUAAAABAPCAABSZcAAAAAAAABcABfA=
...
#EXT-X-CUE-IN
Date Range
#EXT-X-DATERANGE:ID="1852585_2g9l0824",START-DATE="2024-12-09T16:05:11.839+08:00",DURATION=30.000,PLANNED-DURATION=30.000,SCTE35-OUT=0xFC002F0000000000FF000014056FFFFFF000E011622DCAFF000052636200000000000A0008029896F50000008700000000

设置分片信息

进一步完善 Segment Information 切片信息，包括切片类型、切片时长、切片数量等。其中针对一些特殊的设备，如 AppleTV，若存在 H.265 的播放需求，则这里的切片类型 Segment Type 需要选为 fmp4，同时 H.265 打包类型 Packing Type 需要选为 hvc1。



此外，当 Output Group type 为 HLS_STREAMPACKAGE 时，在此可以启用低延迟功能（Low-Latency HLS, LL-HLS），并设置相应的 Partial Segment Duration和 Part Hold Back。

设置DRM

腾讯云 StreamLive 支持开启 DRM 加密，其中支持用户自定义秘钥（CustomDRMKeys）和 SDMCDRM，您可基于您的实际需求进行选择，具体使用方式您可以参考 DRM 配置文档。




完成配置

单击 Confirm 和 Done 保存配置。至此，整个频道已经配置完毕。单击 Start 即可运行。




修改和删除频道

最近更新时间：2022-08-19 16:34:42

修改频道

若您需要修改Channel，单击需要修改的Channel右侧Edit进行修改。


删除频道

若您需要删除Channel，单击需要删除的Channel右侧Delete，在弹窗中点击Confirm完成删除。


导出、导入、克隆频道

最近更新时间：2022-08-19 16:34:42

StreamLive支持通过导出、导入频道配置文件，以及频道克隆功能来快速完成频道创建工作。

导出频道

StreamLive的Channel Management界面会显示您所有创建的频道及状态，点击右侧的Export按钮可快速导出频道配置json文件。



导入频道

在Channel Management界面点击Create Channel按钮，选择Import Configuration，选中频道配置json文件，提交json文件后即进入频道编辑状态，接着按照常规配置过程保存并提交频道即可。

频道导入功能实际上是一次快速填写的过程，我们会基于您导入的json文件快速帮您自动填写Basic Information、Output Group Setting两部分内容，Input Setting部分会被忽略，需要您重新选择Input。
注意：
编辑频道时如果导入新的配置文件，则原来频道配置信息会被覆盖。

克隆频道

频道克隆本质是一次快速且特殊的频道导出/导入操作，打开Channel Management界面点击Operation中的Clone后即可进入克隆频道的配置状态。

此时频道会自动填写被克隆频道的基本信息（Input Setting部分除外），接着按照常规配置步骤保存并提交频道即可。

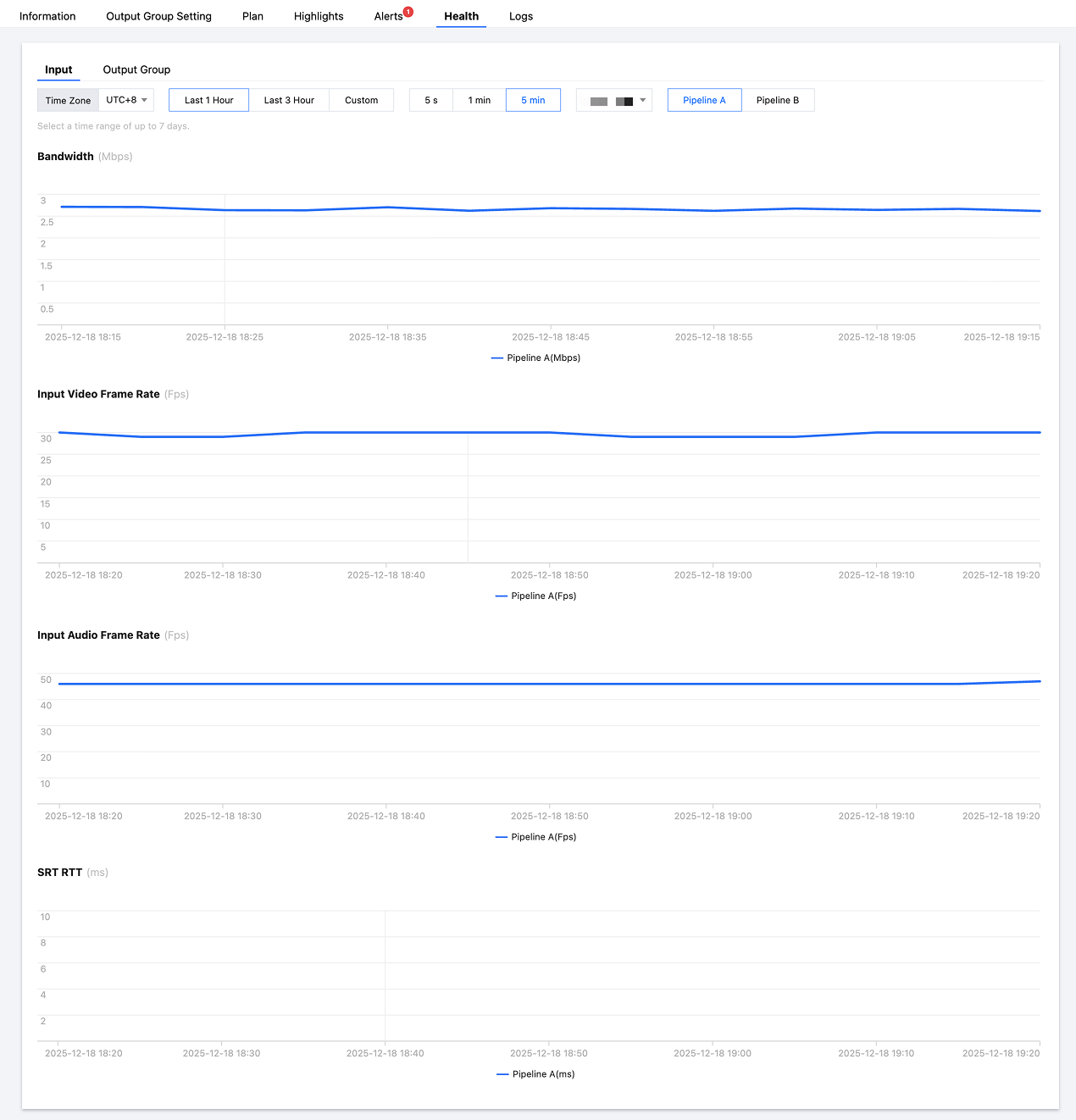

频道质量监控

最近更新时间：2025-12-19 16:59:31

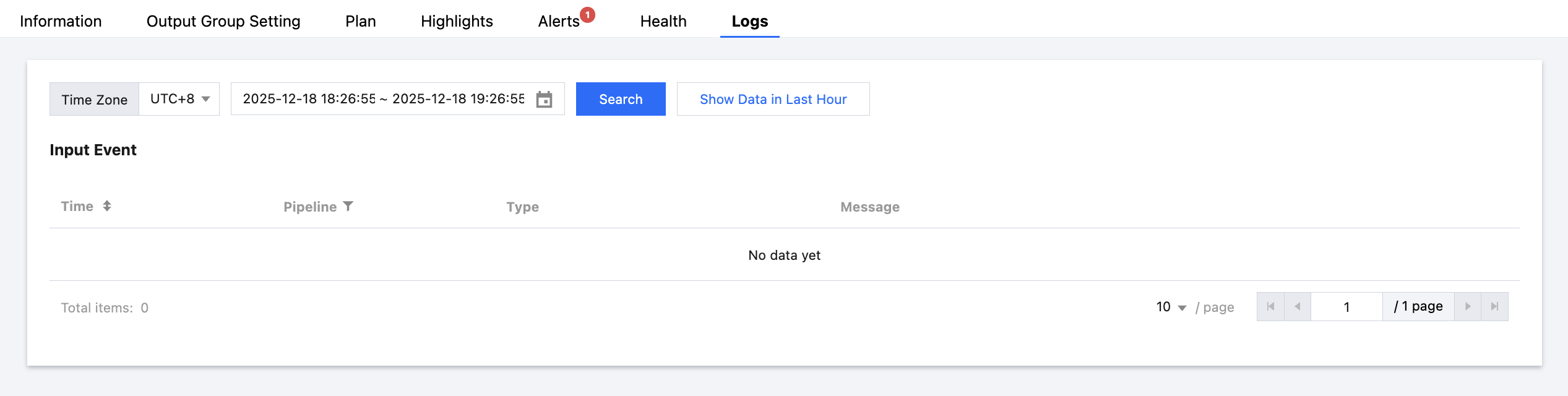

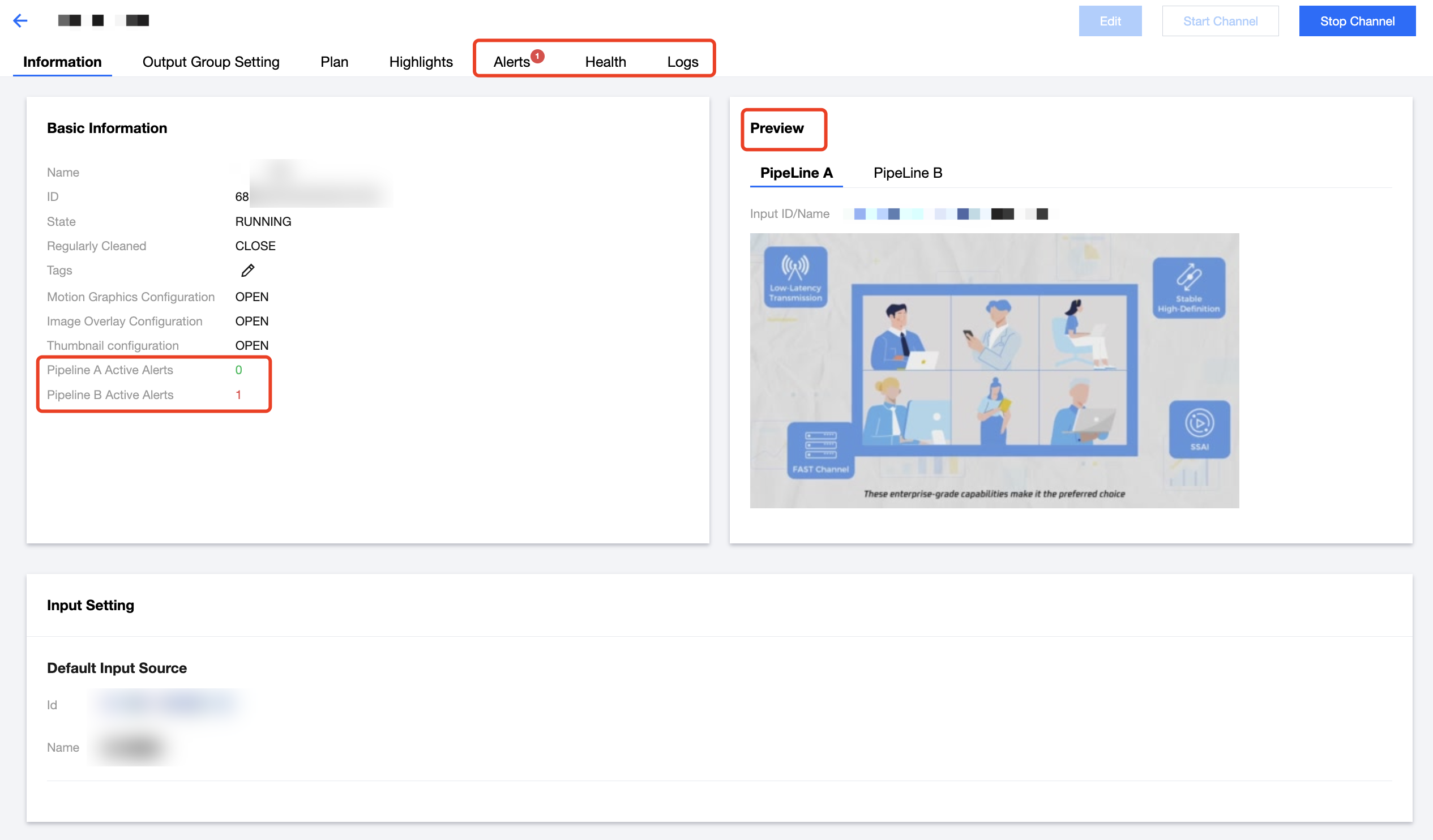

登录 StreamLive 控制台，在 Channel Management 页面，单击频道名称即可进入频道详情页面。在频道详情页面，可以看到相应的 Preview、Alerts、Health、Logs 等详细信息。

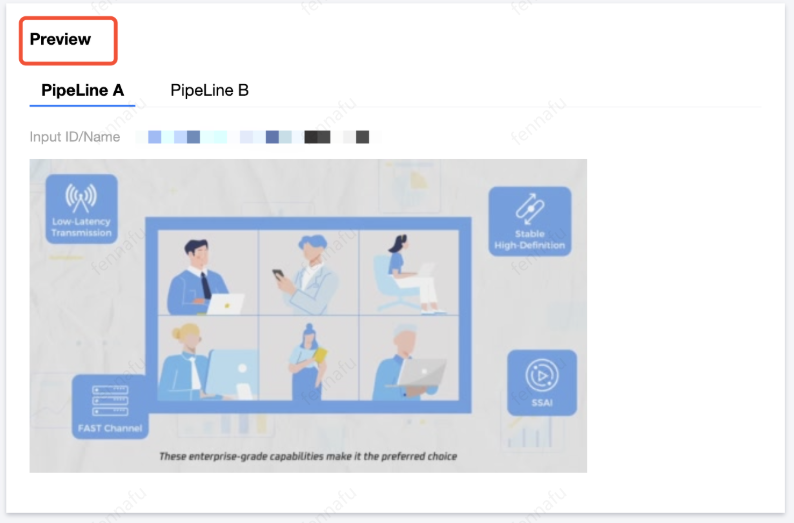

预览图

对于频道的输入流，如果想快速查看输入流画面是否正常，可以使用预览图 Preview 功能。在 设置频道 时，需要先在频道的 General Setting 中，开启 Thumbnail Configuration 功能开关；然后当频道运行时，就可以在频道详情 Information 页面，在预览图 Preview 模块，查看展示输入流的 I 帧画面。


告警

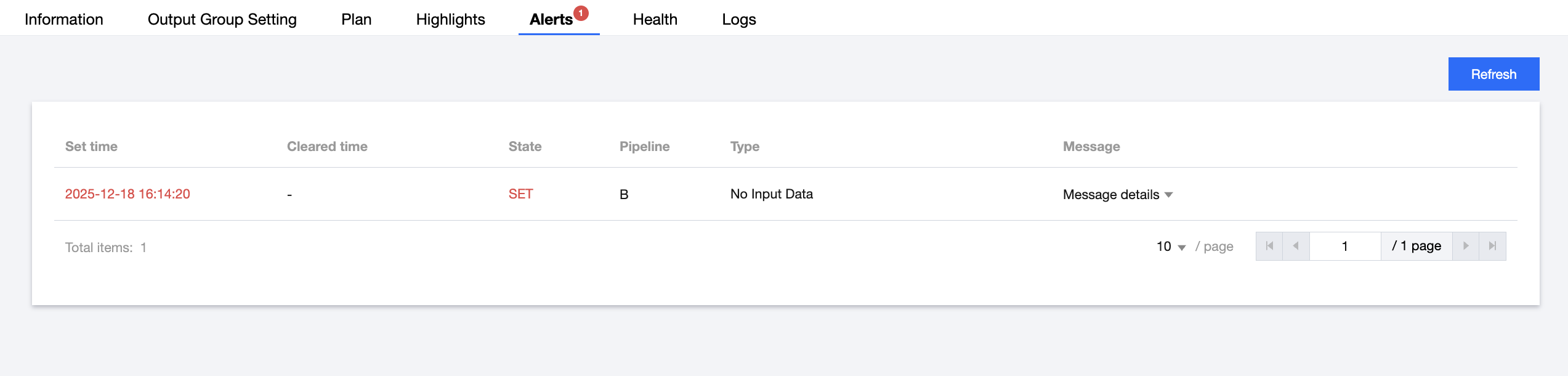

当某个频道的任一管道中发生问题或存在潜在问题时，StreamLive 都会为该频道生成警报。其中在 Alerts 标签页上，会通过红色数字图标，来清晰展示活跃的告警数量。在 Alerts 表格中也将提供详情信息。

信息
说明
Set time
告警产生时间。
Cleared time
告警消除时间。
State
同一条告警记录会有状态更新：
当告警记录为 SET 状态时，则 Set time、State 字段标红。
当告警记录消除后，状态置为 CLEARED，同时消除上述标红。
Pipeline
发生问题的管道。
Type
StreamLive可以支持的告警类型：
No Input Data：推流无数据。
AV Big Gap：音视频差距过大。
Audio Timestamp Rollback：音频时间戳回退。
Audio Timestamp Jump：音频时间戳跳变过大。
Video Timestamp Rollback：视频时间戳回退。
Video Timestamp Jump：视频时间戳跳变过大。
Message
告警详细信息。

健康数据监控

Health 向用户提供频道输入（带宽、输入视频帧速率和输入音频帧速率）和输出（带宽）信息及对应的曲线图，以确定当前频道是否正常工作。数据查询最长只能查询最近7天，数据粒度可以选择5s、1min、5min。

Input

可以选择需要查询的 Channel 和 Pipeline。


Output Group

可以选择需要查询的 Pipeline 和 Output Group。


日志数据查询

Logs 向用户提供 Event Log 信息。

信息
说明
time
日志产生时间。
Pipeline
日志产生的管道。
Type
StreamLive 可以支持的日志类型：
StreamStart：开始推流。
StreamStop：结束推流。
InputFailover：输入容灾。
InputRecover：容灾恢复。
PipelineFailover：通道容灾。
PipelineRecover：通道恢复。
SilentSwitch：静默填充。
InputSwitch：输入切换。
Message
日志详细信息。

Asset 管理

水印管理

最近更新时间：2025-12-25 15:12:24

水印功能是指将静态图片或文字叠加到 StreamLive 的视频输出上。其中，静态图片是指静止不动的图像，仅限 PNG 或 JPG 格式。

查看水印

选择左侧导航栏中的 Asset > Watermark，在页面中可以查看已创建的水印列表，包括水印图片预览、水印文字展示、图像大小、宽高等信息。


添加水印

如需添加新的水印，在 Watermark 页面，单击 Create Template，在添加页面进行配置：

通用配置：
Template Name：水印模板名称，输入字符可为数字，大小写字母及下划线，长度限制为16个字符。
Watermark Type：水印类型，可通过下拉列表选择 Text Watermark 文字水印或 Image Watermark 静态图片水印。
Origin：水印原始位置，可通过下拉列表分别选择 Top Left(左上)、Bottom Left(左下)、Top Right(右上)、Bottom Right(右下)。
Vertical Offset：垂直方向相对于原始位置的偏移量。
Horizontal Offset：水平方向相对于原始位置的偏移量。

添加文字水印

Watermark Text：添加文字水印时为必选项，即要叠加在视频上的文字。
Font Size：字体大小。
Color：字体颜色。

输入完毕后单击 Confirm 完成创建。

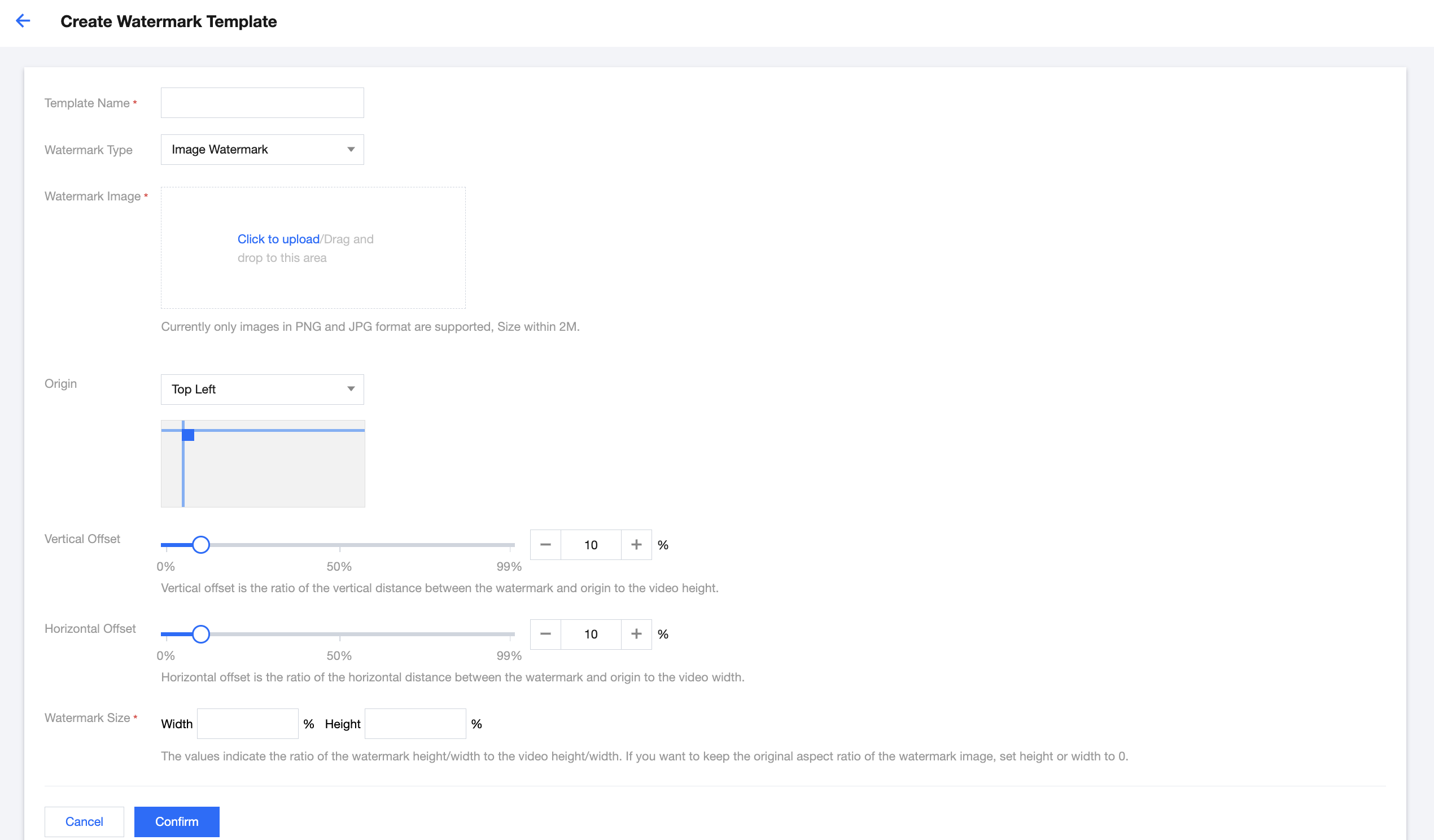

添加图片水印

Watermark Image：添加图片水印时为必选项，可单击 Click to upload 进行图片上传或直接将图片拖拽到标记区域。
Watermark Size：水印图片相对于视频输出的缩放比例，不输入或输入0表示保持水印图片的原始大小不进行缩放。

输入完毕后单击 Confirm 完成创建。

添加A/B水印

整体配置介绍请参考 溯源水印。

查找水印

在水印列表页面右上角输入框中，输入水印模板名或水印 ID：

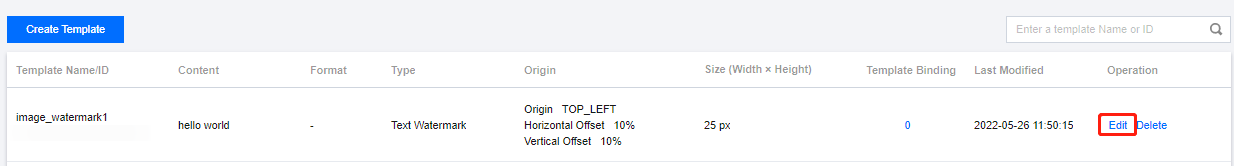

编辑水印

在水印列表中选择要编辑的水印，在 Operation 中单击 Edit 即可对水印配置进行再次编辑。水印类型不可修改。

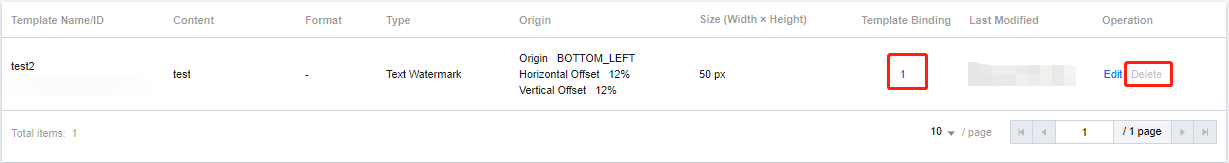

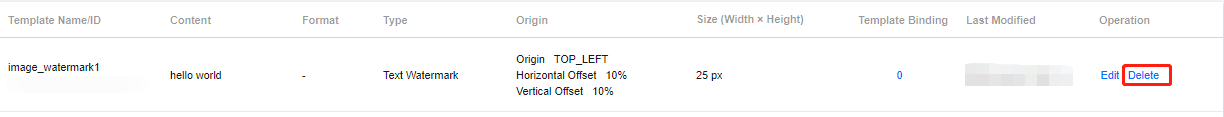

删除水印

在水印列表中选择要删除的水印，在 Operation 中单击 Delete 即可删除水印。

如果水印已在频道中被使用，则无法进行删除操作。Template Binding 会显示已绑定的频道数量。


为频道绑定水印

在创建水印模板后，可以在频道管理页面为指定频道绑定水印模板。设置方式：
选择需要配置水印的频道，在 Output > Transcoding Setting 中开启 Video Watermark 开关，并在 Video Watermark Template 中选择已创建好的水印模板。

注意：
配置变更需要在下一次重新直播时才会生效。

图形叠加配置

最近更新时间：2025-12-25 15:06:04

在直播过程中，如果您希望在直播流画面上叠加 L 形图、画中画或 U 形图，来展示广告信息，那您可以进行以下配置：
1. 在 StreamLive > Asset > Graphic Overlay 中，根据业务需求对叠加图形进行参数设置，并保存为参数模板。
2. 参考 Plan 管理，在 StreamLive > Channel > Plan 中，配置 Event Type 为 Ad Break 的 Event。后续在频道运行过程中，在此 Ad Break Event 的指定执行时间，系统将在直播画面上进行图形叠加。
可以在 Ad Break Event 的详细配置中，逐个填写配置信息。
也可以单击 Copy Configuration，以直接复用步骤1 中已保存过的参数模板。
3. 通过叠加图形来展示的广告信息，可以是固定的广告素材，也可以是千人千面的个性化广告素材。
所有观众看到的都是相同的固定广告素材：在设置 Ad Break 时，Ad Source 选择 Upload Creatives，并上传广告素材图片 url。
不同特征的观众看到的是个性化广告素材：Ad Break Setting 中的 Ad Source，请选择 External ADS。此外，为了实现能从 ADS 获取个性化广告，您还需要参考 StreamPackage 广告插入，在 Content Source 处填写此直播频道的信息，在 Ad Decision Server 处填写外部 ADS 的访问地址。
当前这篇文档主要聚焦于介绍步骤1，即如何根据业务需求进行参数配置并保留为模板，以便在步骤2 Plan 管理 中创建 Ad Break Event 时可以直接复用此参数模板。

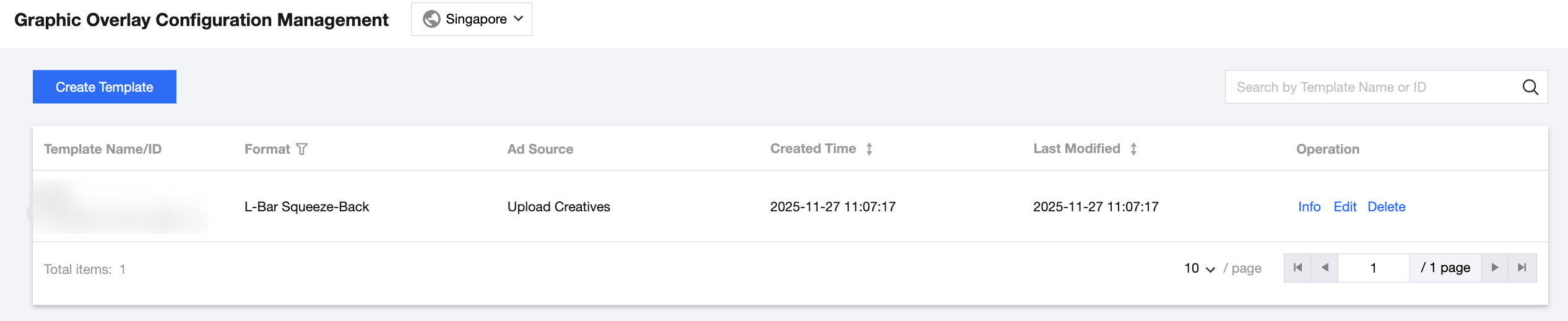

查看配置模板

进入 StreamLive 控制台，选择 Asset > Graphic Overlay，在页面中可以查看已保存的配置模板，包括模板名称、版式、广告源类型、创建时间和更新时间。


创建配置模板

如果需要创建新的配置模板，在 Graphic Overlay 页面，单击 Create Template，进入配置页面。

配置项
说明
模板名称 Template Name
模板名称最长支持16个字符，可以输入字母、数字、下划线。请确保模板名称在一个地域中的唯一性。
版式 Format
画面版式当前只支持 L 形。后续将陆续开发支持画中画、U 形图。
广告源类型 Ad Source
Upload Creatives：上传固定的广告素材。
External ADS：由外部 ADS 根据观众特征返回个性化广告。（正在开发中，暂未上线）
锚点位置 Position
锚点位置，也即 L 形广告的展示位置：
Bottom-Left：L 形广告展示在画面的左下角。
Bottom-Right：L 形广告展示在画面的右下角。
Top-Left：L 形广告展示在画面的左上角。
Top-Right：L 形广告展示在画面的右上角。
偏移量 Offset
Left Offset：当锚点位置选择 Bottom-Left、Top-Left 时，对于被压缩后的原流画面，需要指定原流画面左边缘与整个画面左边缘的偏移量，此偏移量使用整个画面宽度的百分比来表示。
Bottom Offset：当锚点位置选择 Bottom-Left、Bottom-Right 时，对于被压缩后的原流画面，需要指定原流画面底部与整个画面底部的偏移量，此偏移量使用整个画面高度的百分比来表示。
Right Offset：当锚点位置选择 Bottom-Right、Top-Right 时，对于被压缩后的原流画面，需要指定原流画面右边缘与整个画面右边缘的偏移量，此偏移量使用整个画面宽度的百分比来表示。
Top Offset：当锚点位置选择 Top-Left、Top-Right 时，对于被压缩后的原流画面，需要指定原流画面顶部与整个画面顶部的偏移量，此偏移量使用整个画面高度的百分比来表示。
广告时长 Duration
L 形广告的展示总时长，从 Squeeze In 动效开始，以 Squeeze Out 动效结束，所以 Duration 总时长包含了以下3段时长：
Squeeze In 开始到 Squeeze In 结束：这时直播原画面将逐渐被压缩，同时 L 形广告将逐渐展示。
L 形广告完全展示。
Squeeze Out 开始到 Squeeze Out 结束：这时被压缩的直播原画面将逐渐恢复到全屏，L 形广告将逐渐被遮挡。
动效时长 Squeeze Period
Squeeze In Period：直播原流画面从全屏状态，逐渐被压缩到目标尺寸和位置，这整个动效的时间长度可以通过Squeeze In Period进行设置。Squeeze In Period单位为毫秒，并且数值必须小于Duration。
Squeeze Out Period：被压缩的直播原流画面，从被压缩状态逐渐恢复到全屏，这整个动效的时间长度可以通过Squeeze Out Period进行设置。Squeeze Out Period单位为毫秒，并且数值必须小于Duration。
效果预览 Effect Preview
根据您已配置的参数，选择屏幕分辨率，单击 Start Preview，画面中将展示预览效果。
如果效果符合预期，可以单击 Confirm 对配置进行保存。这样后续在 StreamLive > Channel > Plan 中，进行 Ad Break Event 设置时，就可以单击 Copy Configuration，直接复用已保存过的参数模板。

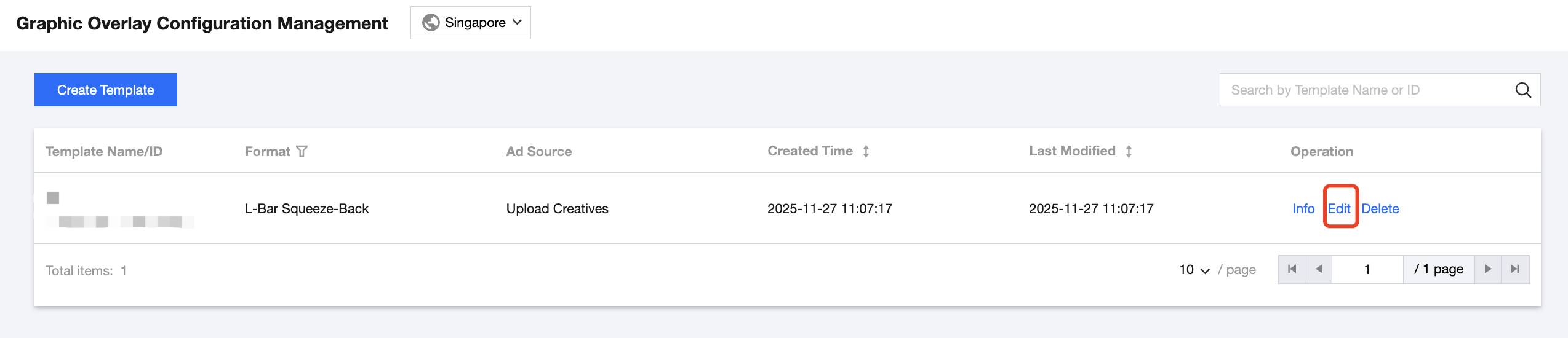

编辑配置模板

在列表中选择需要编辑的配置模板，在 Operation 中单击 Edit 即可对模板信息进行再次编辑。

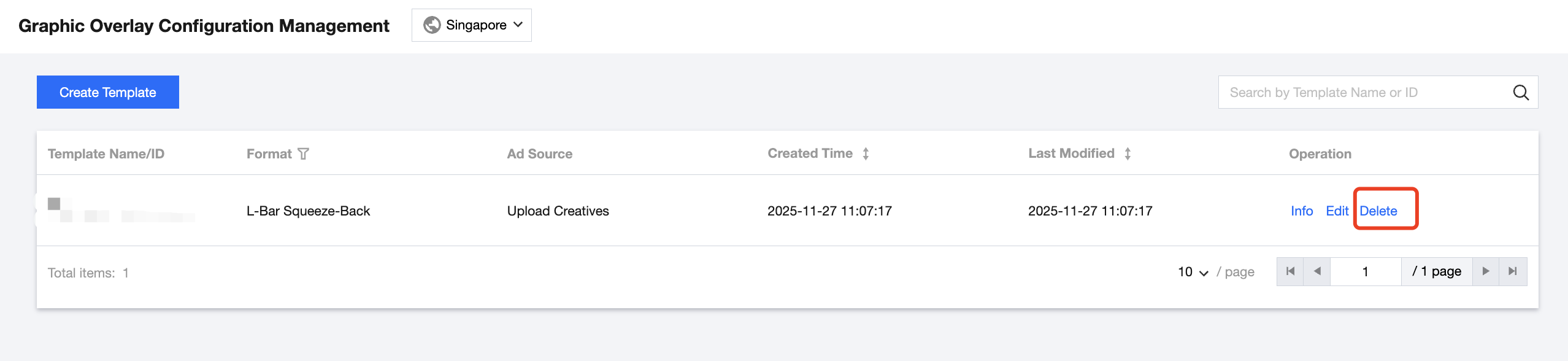

删除配置模板

在配置列表中选择要删除的配置，在 Operation 中单击 Delete 即可进行删除。


在 Plan 中复用配置模板

参考 Plan 管理，在 StreamLive > Channel > Plan 中，配置 Event Type 为 Ad Break 的 Event 时，对于 Ad Break Setting 可以单击 Copy Configuration，以直接复用本文中保存过的参数模板。

Plan 管理

最近更新时间：2025-12-25 15:12:24

在 StreamLive 中，您可以在频道运行时对频道进行事件处理。具体方式是通过与频道关联 Plan 来设置执行时间、执行事件，在该执行时间点时，频道将开始执行事件。

查看事件

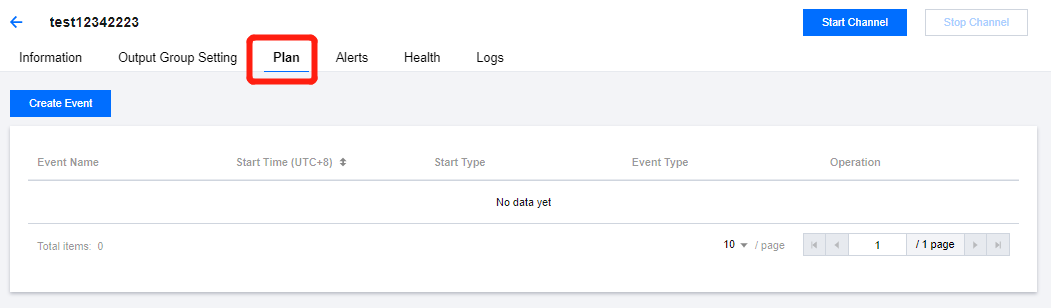

登录 StreamLive 控制台，在 Channel 中，单击需要设置 Plan 的频道名称，进入频道详情页面，然后选择详情页中的 Plan 标签页，即可看到当前频道下的 Plan 列表：


创建事件

单击 Plan 标签页左上角的 Create Event，来创建新的事件。当前可支持的事件类型包括：
Input Switch：对运行中的频道，切换正在接收的输入。
Time Record: 对正在运行的频道，执行分时段录制。
SCTE-35 Time Signal：设置 SCTE-35 time_signal 事件。
SCTE-35 Splice Insert：设置 SCTE-35 splice_insert 事件。
SCTE-35 Return to Network：设置 SCTE-35 Return to Network 事件。
Timed Metadata：设置 ID3 数据插入事件。
Static Image Activate：设置静态图形叠加事件。
Static Image Deactivate：取消静态图形叠加。
Motion Graphics Activate：设置动态图形叠加事件。
Motion Graphics Deactivate：取消动态图形叠加。
Ad Break：设置广告插入事件，目前支持L形广告插入。

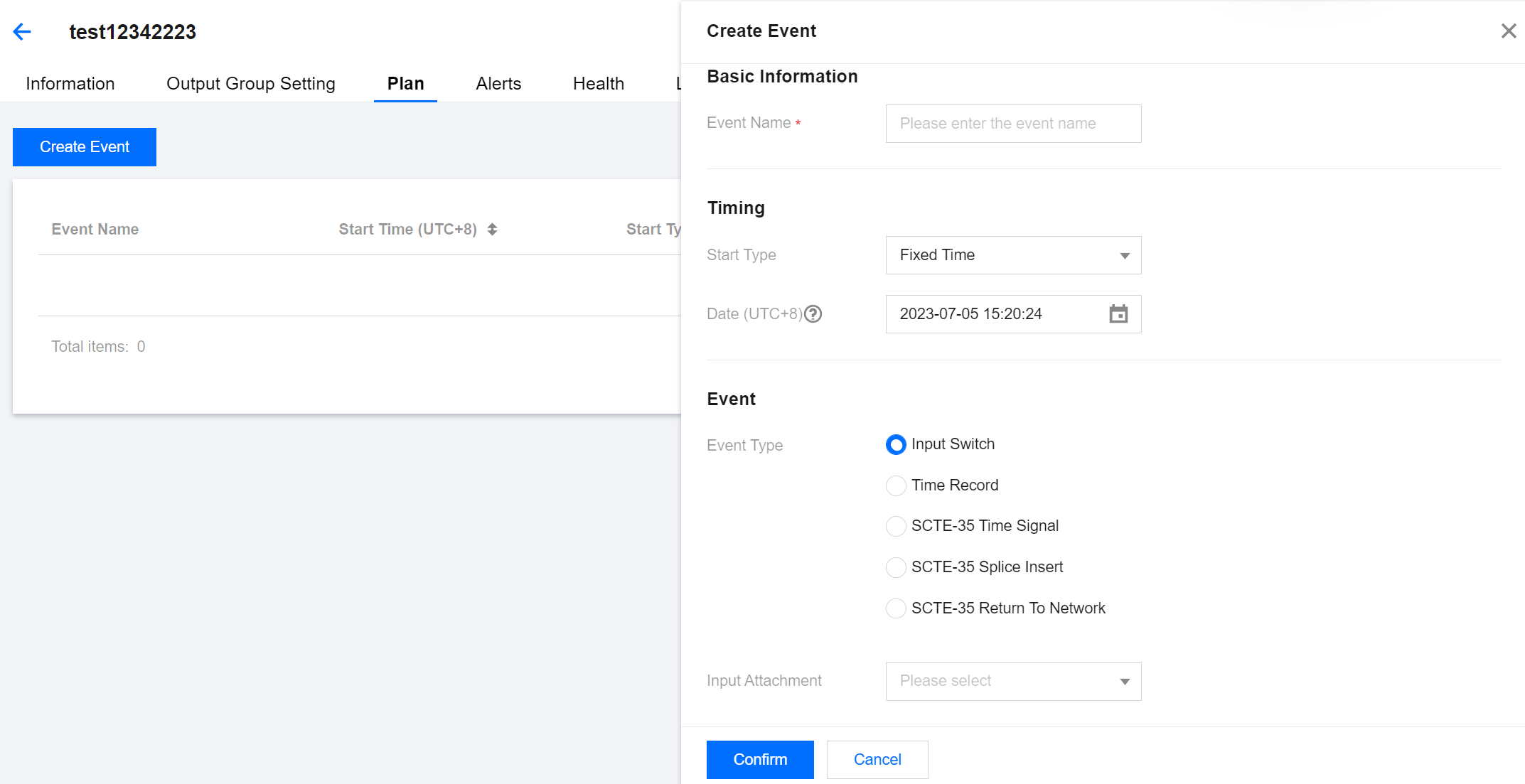

创建输入切换类型的事件


Event Type：选择 Input Switch。
Event Name：输入该事件的名称，可支持数字、下划线、大小写字母，最大长度为32个字符。事件名称在该频道下不能重复。
Start Type：可选择 Fixed Time 或者 Immediate。
Fixed Time：在指定的特定时间执行事件，该时间为 UTC 时间，指定的时间必须在事件开始前至少10秒且不能小于当前时间。
Immediate：立即执行设定的事件。
Input Attachment：选择已在该频道绑定并想切换的 Input 名称。

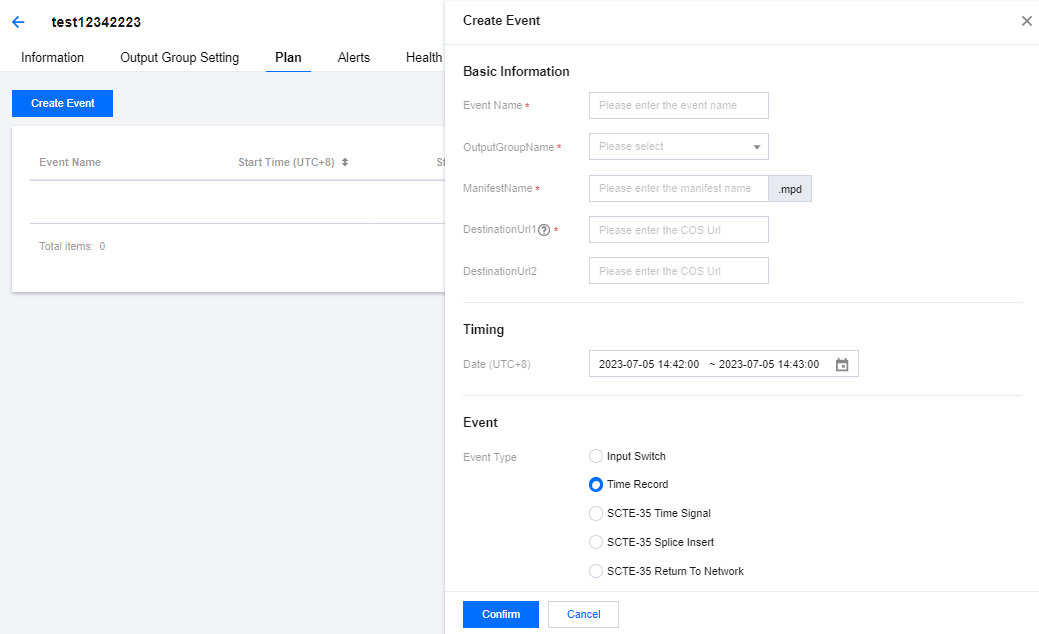

创建定时录制类型的事件


Event Type：选择 Time Record。
Event Name：输入该事件的名称，可支持数字、下划线、大小写字母，最大长度为32个字符。事件名称在该频道下不能重复。
OutputGroupName：选择需要进行录制的 OutputGroup 名称，具体名称可在 Output Group Setting 页面查看。
ManifestName：输入录制生成的 Manifest 文件名。无需输入 .m3u8 或 .mpd 后缀。
DestinationUrl：输入需要保存文件的 COS 地址。
Timing：选择录制的时间段，该时间为 UTC 时间。

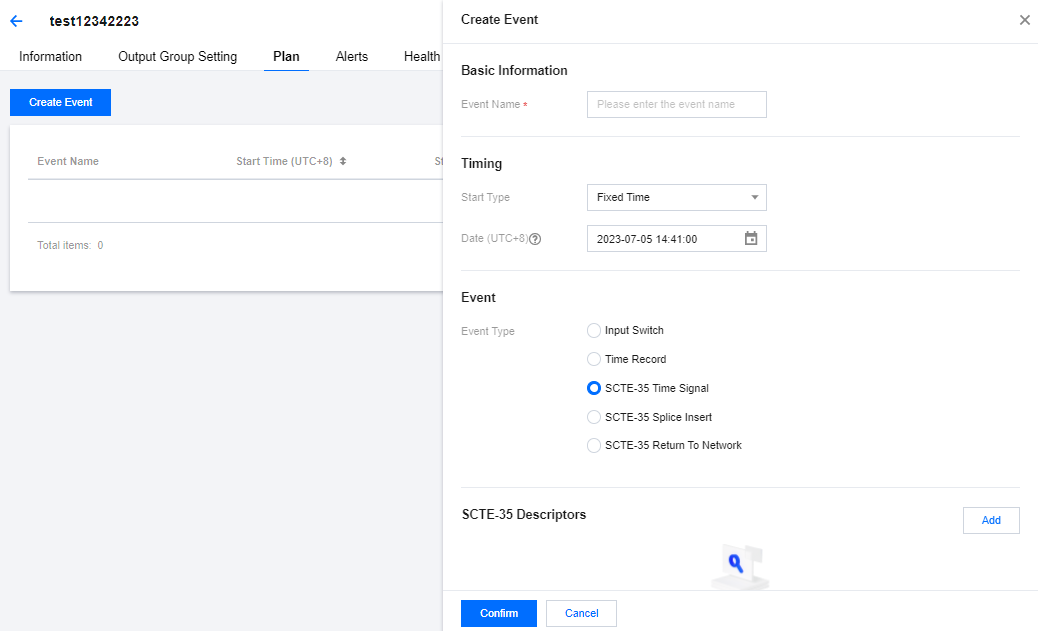

创建SCTE-35 Time Signal事件

对于 SCTE-35 类型的事件，可以先参考官方文档《SCTE STANDARD - SCTE 35 2022》。

Event Type：选择 SCTE-35 Time Signal。
Event Name：输入该事件的名称，可支持数字、下划线、大小写字母，最大长度为32个字符。事件名称在该频道下不能重复。
Start Type：可选择 Fixed Time 或者 Immediate。
Fixed Time: 在指定的特定时间执行事件，该时间为 UTC 时间，指定的时间必须在事件开始前至少10秒且不能小于当前时间。
Immediate：立即执行设定的事件。
SCTE-35 Descriptor：可以通过 Add 增加多个 SCTE-35 Descriptor。



对于每个 SCTE-35 Descriptor 支持配置以下信息：



Segmentation Event ID：Event 标识。支持整数，最小值为0、最大值为4294967295。
Segmentation Event Cancel Indicator：标明前一个 Event 是否取消。
Delivery Restrictions：设置播放端限制。
Segmentation Duration：Segment 时长。单位为90kHz，支持整数，最小值为0、最大值为1099511627775。
Segmentation UPID Type：对应 SCTE-35 segmentation_upid_type 参数。支持整数，最小值为0、最大值为255。
Segmentation UPID：对应 SCTE-35 segmentation_upid 参数。支持字符串，最大255个字符。只有在 Segmentation UPID Type 为0时 Segmentation UPID 才允许为空。
Segmentation Type ID：对应 SCTE-35 segmentation_type_id 参数。支持整数，最小值为0、最大值为255。
Segment Num：对应 SCTE-35 segment_num 参数。支持整数，最小值为0、最大值为255。
Segments Expected：对应 SCTE-35 segment_expected 参数。支持整数，最小值为0、最大值为255。
Subsegment Num：对应 SCTE-35 sub_segment_num 参数。支持整数，最小值为0、最大值为255。
Subsegments Expected：对应 SCTE-35 sub_segments_expected 参数。支持整数，最小值为0、最大值为255。

创建 SCTE-35 Splice Insert 事件

对于 SCTE-35 类型的事件，可以先参考官方文档《SCTE STANDARD - SCTE 35 2022》。



Event Type：选择 SCTE-35 Splice Insert。
Event Name：输入该事件的名称，可支持数字、下划线、大小写字母，最大长度为32个字符。事件名称在该频道下不能重复。
Start Type：可选择 Fixed Time、Immediate、Fixed PTS。
Fixed Time: 在指定的特定时间执行事件，该时间为 UTC 时间，指定的时间必须在事件开始前至少10秒且不能小于当前时间。
Immediate：立即执行设定的事件。
Fixed PTS：在指定的 PTS 执行事件，PTS 输入值可以是1到233之间的正整数。当 Start Type 选择为 Fixed PTS 后，您还需要在 Input Attachment、Input Pipeline 的下拉选择框中，选择需要绑定的 Input 和 Pipeline。请注意，PTS 值的精度需要与所选择的 Input 保持一致。
Splice Event ID：Event 标识。支持整数，最小值为0、最大值为4294967295。
Duration：Segment 时长。单位为90kHz，支持整数，最小值为0、最大值为8589934591。

创建 SCTE-35 Return to Network 事件

对于 SCTE-35 类型的事件，可以先参考官方文档《SCTE STANDARD - SCTE 35 2022》。



Event Type：选择 SCTE-35 Return to Network。
Event Name：输入该事件的名称，可支持数字、下划线、大小写字母，最大长度为32个字符。事件名称在该频道下不能重复。
Start Type：可选择 Fixed Time、Immediate、Fixed PTS。
Fixed Time: 在指定的特定时间执行事件，该时间为 UTC 时间，指定的时间必须在事件开始前至少10秒且不能小于当前时间。
Immediate：立即执行设定的事件。
Fixed PTS：在指定的 PTS 执行事件，PTS 输入值可以是1到233之间的正整数。当 Start Type 选择为 Fixed PTS 后，您还需要在 Input Attachment、Input Pipeline 的下拉选择框中，选择需要绑定的 Input 和 Pipeline。请注意，PTS 值的精度需要与所选择的 Input 保持一致。
Splice Event ID：Event 标识。支持整数，最小值为0、最大值为4294967295。

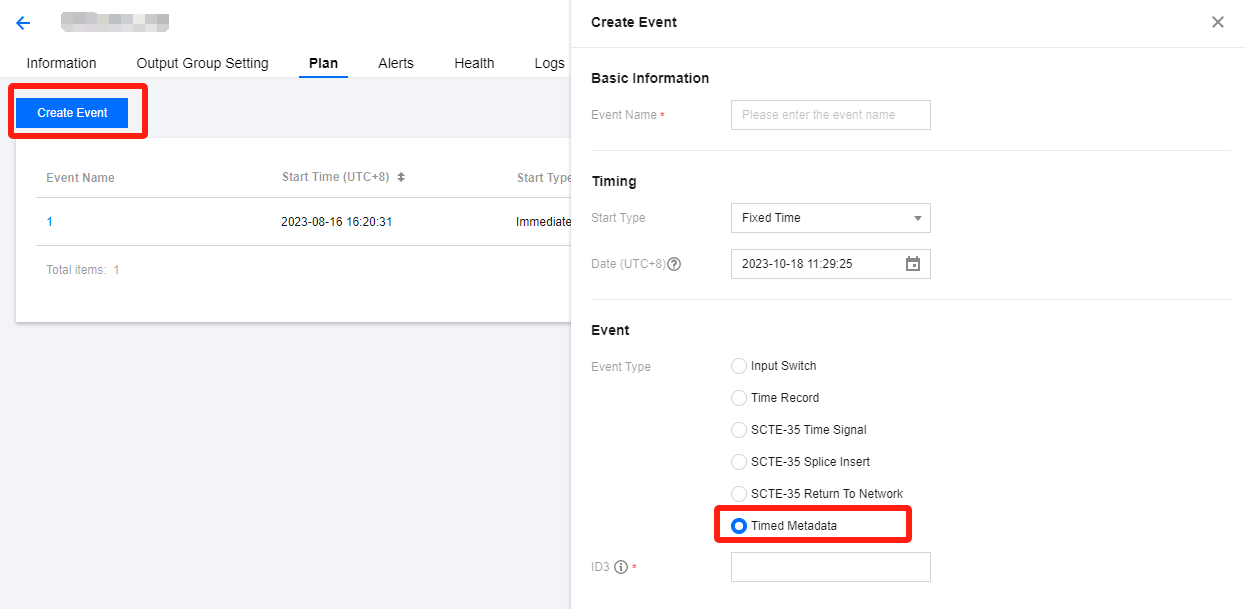

创建 Timed Metadata 事件


Event Type：选择 Timed Metadata。
Event Name：输入该事件的名称，可支持数字、下划线、大小写字母，最大长度为32个字符。事件名称在该频道下不能重复。
Start Type：可选择 Fixed Time 或者 Immediate。
Fixed Time：在指定的特定时间执行事件，该时间为 UTC 时间，指定的时间必须在事件开始前至少10秒且不能小于当前时间。
Immediate：立即执行设定的事件。
ID3：请参考 ID3说明文档，输入以 base64 编码的 ID3 元数据，最大长度为1024个字符。
此外，对于在此频道中需要透传 ID3 元数据的 Output，需要在 Output 中开启 ID3 Passthrough 开关。

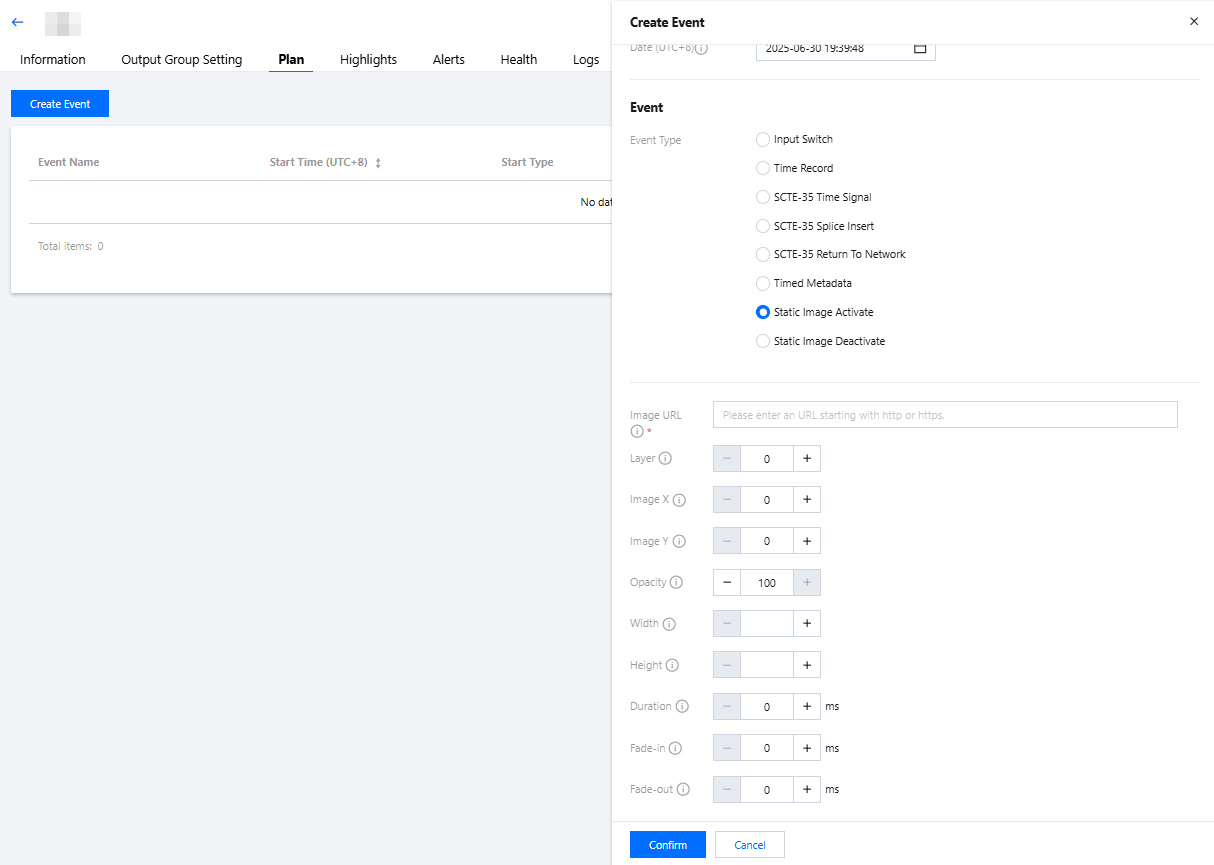

创建 Static Image Activate 事件


只有在频道的 Global Overlay Configuration 配置中，开启了Image Overlay Configuration功能开关后，Event Type 中才会展示 Static Image Activate 选项。
Event Type：选择 Static Image Activate。此图形叠加事件的生效类型为全局叠加，即频道中的所有 Output 均会生效。
Event Name：输入该事件的名称，可支持数字、下划线、大小写字母，最大长度为32个字符。事件名称在该频道下不能重复。
Start Type：可选择 Fixed Time 或者 Immediate。
Fixed Time: 在指定的特定时间执行事件，该时间为 UTC 时间，指定的时间必须在事件开始前至少10秒且不能小于当前时间。
Immediate：立即执行设定的事件。
Image URL：图片文件的存储地址，地址需要以 http 或者 https 开头。
Layer：当需要叠加多层图形时，可以通过 Layer 进行精确控制，支持输入0-7之间的整数值，值越大的 Layer 将展示在更顶层。
Image X：叠加图片的左边缘与视频画面左边缘的距离，单位为像素。支持0-4096之间的整数值。如果叠加图片的右边缘超出了视频画面的右边缘，那叠加图形的右侧将被裁剪到与视频画面右边缘对齐。
Image Y：叠加图片的顶部与视频画面顶部的距离，单位为像素。支持0-2160之间的整数值。如果叠加图片的底部超出了视频画面的底部，那叠加图形的底部将被裁剪到与视频画面底部对齐。
Opacity：叠加图片的透明度，支持0-100之间的整数值，0代表透明、100代表完全不透明。
Width：叠加图片的宽度，单位为像素。支持1-4096之间的整数值，图片宽度将被拉伸到目标值。此外，当输入为空时，代表保持原图宽度。
Height：叠加图片的高度，单位为像素。支持1-2160之间的整数值，图片高度将被拉伸到目标值。此外，当输入为空时，代表保持原图高度。
Duration：静态图形的展示时长，以毫秒为单位。当输入为空或者0时，代表静态图形会一直展示，直到 Static Image Deactivate 事件生效。
Fade-in：静态图形的淡入时长，以毫秒为单位，最大支持5秒。
Fade-out：静态图形的淡出时长，以毫秒为单位，最大支持5秒。

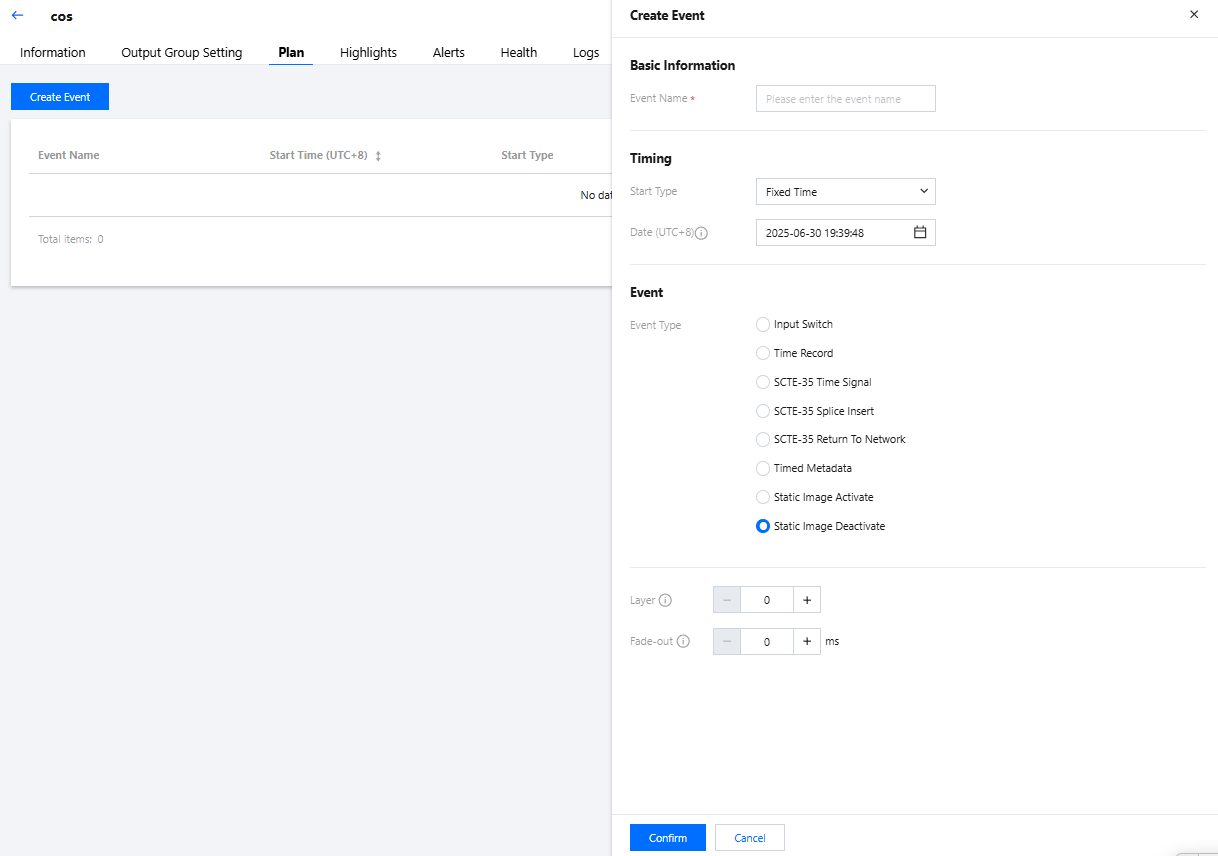

创建 Static Image Deactivate 事件


只有在频道的 Global Overlay Configuration 配置中，开启了Image Overlay Configuration功能开关后，Event Type 中才会展示 Static Image Deactivate 选项。
Event Type：选择 Static Image Deactivate。此取消图形叠加事件的类型为全局取消，即频道中的所有 Output 均会取消。
Event Name：输入该事件的名称，可支持数字、下划线、大小写字母，最大长度为32个字符。事件名称在该频道下不能重复。
Start Type：可选择 Fixed Time 或者 Immediate。
Fixed Time: 在指定的特定时间执行事件，该时间为 UTC 时间，指定的时间必须在事件开始前至少10秒且不能小于当前时间。
Immediate：立即执行设定的事件。
Layer：需要取消的图形所在的 Layer，支持输入0-7之间的整数值。
Fade-out：取消图形的淡出时长，以毫秒为单位，最大支持5秒。

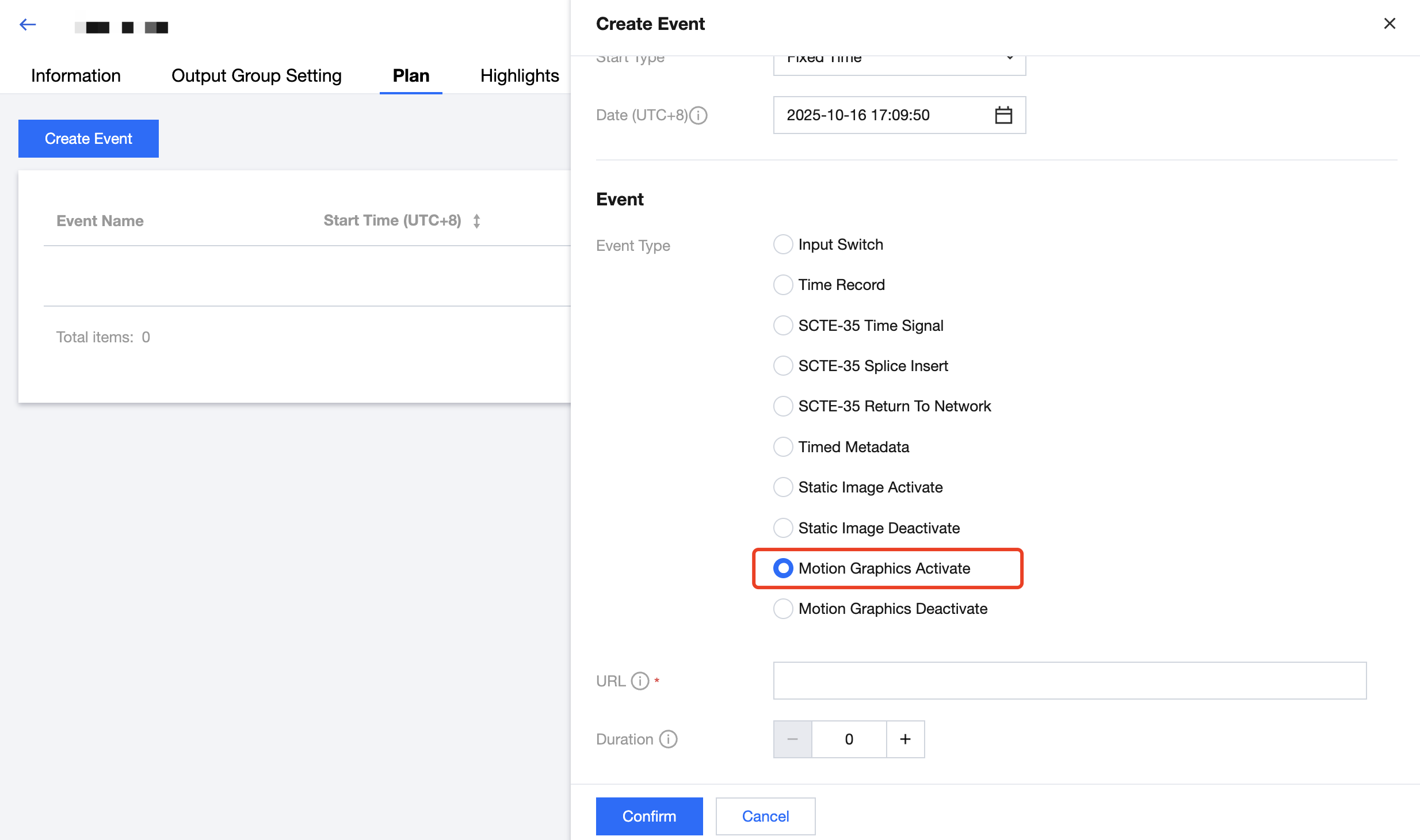

创建 Motion Graphics Activate事件


只有在频道的 Global Overlay Configuration 配置中，开启了 Motion Graphics Configuration 功能开关后，Event Type 中才会展示 Motion Graphics Activate 选项。
Event Type：选择 Motion Graphics Activate 选项。此图形叠加事件的生效类型为全局叠加，即频道中的所有 Output 均会生效。
Event Name：输入该事件的名称，可支持数字、下划线、大小写字母，最大长度为32个字符。事件名称在该频道下不能重复。
Start Type：可选择 Fixed Time 或者 Immediate。
Fixed Time: 在指定的特定时间执行事件，该时间为 UTC 时间，指定的时间必须在事件开始前至少10秒且不能小于当前时间。
Immediate：立即执行设定的事件。
URL：动态图形文件的存储地址，地址需要以 http 或者 https 开头。
Duration：动态图形的展示时长，以毫秒为单位。当输入为空或者0时，代表图形会一直展示，直到 Motion Graphics Deactivate 事件生效。

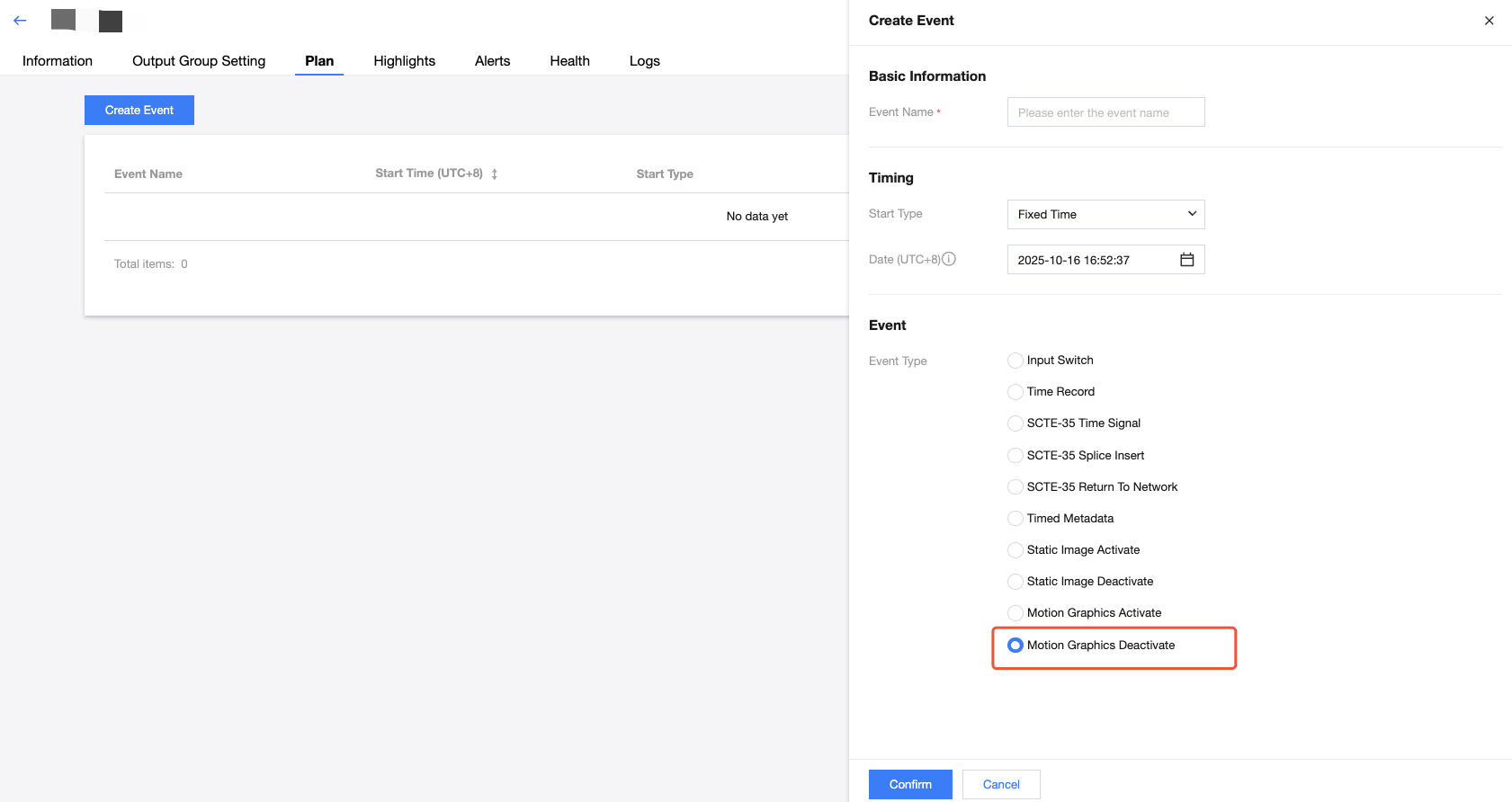

创建 Motion Graphics Deactivate事件


只有在频道的 Global Overlay Configuration配置中，开启了Motion Graphics Configuration功能开关后，Event Type 中才会展示 Motion Graphics Deactivate 选项。
Event Type：选择 Motion Graphics Deactivate。此取消动图叠加事件的类型为全局取消，即频道中的所有 Output 均会取消。
Event Name：输入该事件的名称，可支持数字、下划线、大小写字母，最大长度为32个字符。事件名称在该频道下不能重复。
Start Type：可选择 Fixed Time 或者 Immediate。
Fixed Time: 在指定的特定时间执行事件，该时间为 UTC 时间，指定的时间必须在事件开始前至少10秒且不能小于当前时间。
Immediate：立即执行设定的事件。

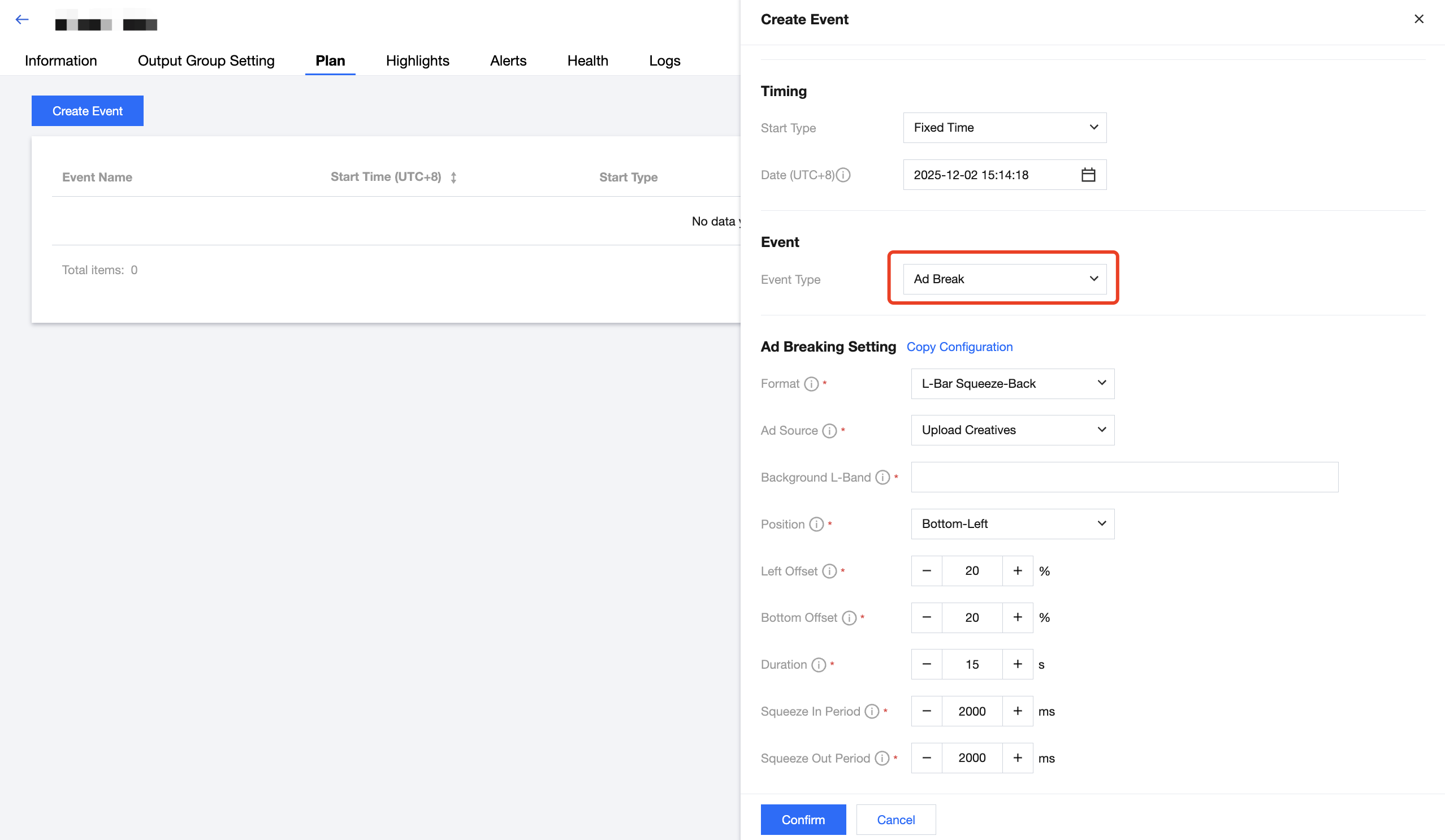

创建 Ad Break 事件


在直播过程中，如果您希望在直播流画面上叠加 L 形图、画中画或 U 形图，来展示广告信息，那您可以创建 Ad Break Event。创建成功后，后续在频道运行时，当到了 Ad Break Event 的指定执行时间时，系统将在直播流画面上叠加相应图形。
Event Type：选择 Ad Break。
Event Name：输入该事件的名称，可支持数字、下划线、大小写字母，最大长度为32个字符。事件名称在该频道下不能重复。
Start Type：可选择 Fixed Time 或者 Immediate。
Fixed Time：在指定的特定时间执行事件，该时间为 UTC 时间，指定的时间必须在事件开始前至少10秒且不能小于当前时间。
Immediate：立即执行设定的事件。
Copy Configuration：直接复用和引用在 图形叠加配置 中保存好的参数模板。如果不使用 Copy 操作，则需要逐个填写配置参数。
Format：画面版式当前只支持 L 形。
Ad Source：
Upload Creatives：上传固定的广告素材。并且只有在频道的 Global Overlay Configuration 配置中，开启了 Motion Graphics Configuration 功能开关后，才能使用此选项。
External ADS：由外部 ADS 根据观众特征返回个性化广告素材。（开发中，暂未上线）
Position：锚点位置，也即 L 形广告的展示位置。Bottom-Left，L 形广告展示在画面的左下角。Bottom-Right，L 形广告展示在画面的右下角。Top-Left，L 形广告展示在画面的左上角。Top-Right，L 形广告展示在画面右上角。
Offset：
Left Offset：当锚点位置选择 Bottom-Left、Top-Left 时，对于被压缩后的原流画面，需要指定原流画面左边缘与整个画面左边缘的偏移量，此偏移量使用整个画面宽度的百分比来表示。
Bottom Offset：当锚点位置选择 Bottom-Left、Bottom-Right 时，对于被压缩后的原流画面，需要指定原流画面底部与整个画面底部的偏移量，此偏移量使用整个画面高度的百分比来表示。
Right Offset：当锚点位置选择 Bottom-Right、Top-Right 时，对于被压缩后的原流画面，需要指定原流画面右边缘与整个画面右边缘的偏移量，此偏移量使用整个画面宽度的百分比来表示。
Top Offset：当锚点位置选择 Top-Left、Top-Right 时，对于被压缩后的原流画面，需要指定原流画面顶部与整个画面顶部的偏移量，此偏移量使用整个画面高度的百分比来表示。
Duration：L 形广告展示的总时长，从 Squeeze In 动效开始，以 Squeeze Out 动效结束，Duration 总时长包含了以下3段时长：Squeeze In 开始到Squeeze In 结束的时段，此时直播原画面将逐渐被压缩，L 形广告将逐渐展示；L 形广告完全被展示的时段；Squeeze Out 开始到 Squeeze Out 结束的时段，这时被压缩的直播原画面将逐渐恢复，L 形广告将逐渐被遮挡。
Squeeze Period：
Squeeze In Period：直播原流画面从全屏状态，逐渐被压缩到目标尺寸和位置，这整个动效的时间长度可以通过 Squeeze In Period 进行设置。Squeeze In Period 单位为毫秒，并且数值必须小于 Duration。
Squeeze Out Period：被压缩的直播原流画面，从被压缩状态逐渐恢复到全屏，这整个动效的时间长度可以通过 Squeeze Out Period 进行设置。Squeeze Out Period 单位为毫秒，并且数值必须小于 Duration。
Effect Preview：根据您已配置的参数，选择屏幕分辨率，单击 Start Preview，画面中将展示预览效果。

删除事件

选择需要删除的事件，在该事件最右侧 Operation 中单击 Delete，在弹出的确认框中单击 Confirm 后即可删除该事件。正在执行中的 Event 无法删除，只有未开始或已执行完的 Event 才能进行删除操作。
