新建 VPC 间防火墙
私有网络模式
1. 登录 云防火墙控制台，在左侧导航栏中，选择防火墙开关 > VPC 间开关。
2. 在 VPC 间开关页面，单击防火墙实例，进入到防火墙实例页面，单击创建防火墙。

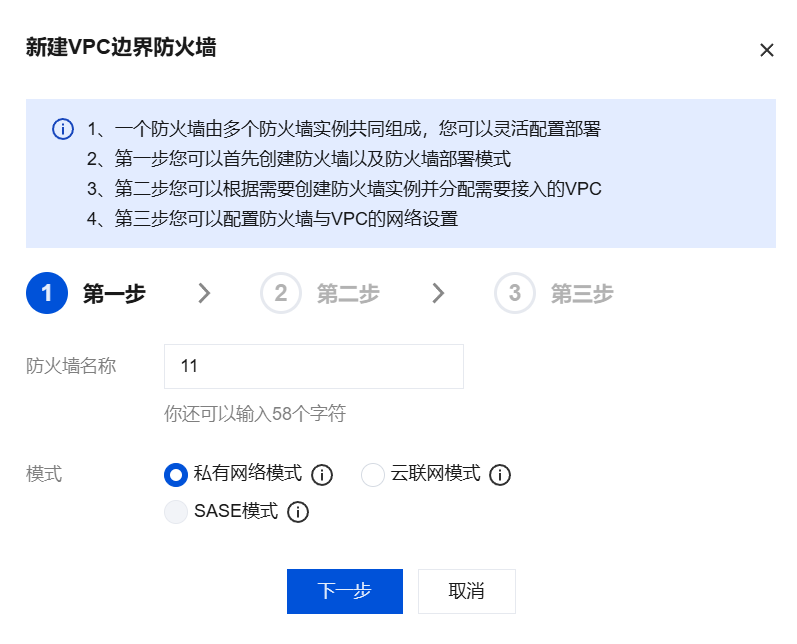

3. 在新建 VPC 间防火墙弹窗中，输入实例名称，选择私有网络模式，单击下一步。
参数说明：
实例名称：创建防火墙实例时自定义的名称。
模式：
私有网络模式：选择私有网络 VPC 接入防火墙，通过修改相关私有网络的路由表，来实现路由牵引。
云联网模式：选择云联网 CCN 接入防火墙（需要支持多路由表模式），通过修改云联网路由表，来实现路由牵引。
SASE 模式：功能限时内测中，如需使用请 提交工单。
私有网络模式(CDC)：与私有网络模式一致，仅 CDC 环境可用。

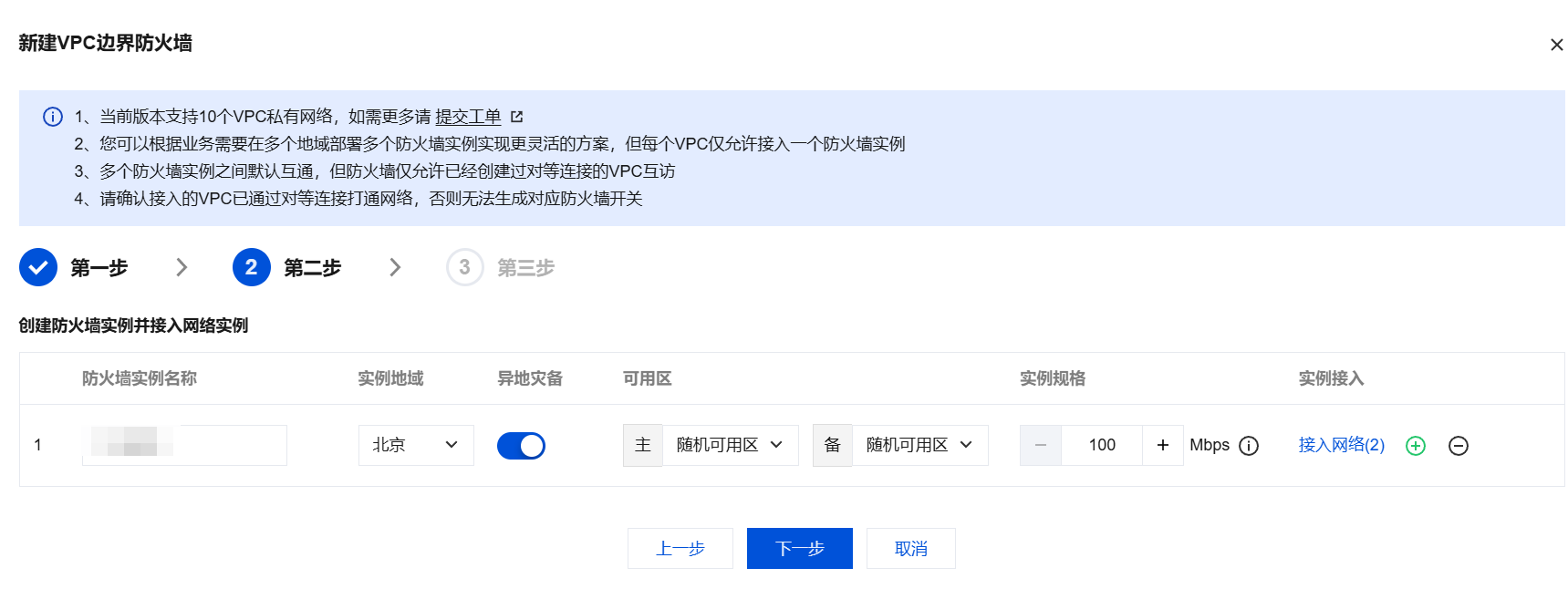

4. 填写防火墙实例名称和地域，配置灾备信息，设置防火墙实例带宽规格和接入网络，单击下一步。若实例数量不满足需求可单击右侧
参数说明：
地域：接入防护的 VPC 所属的地域。
异地灾备：VPC 间防火墙支持异地灾备，通过勾选来开启。
可用区：根据需求选择合适的可用区。
实例带宽：单实例目前最小1Gbps，最大20Gbps（控制台自行配置最大支持5Gbps，超过请 提交工单 评估），支持 升级扩容。如果不满足最大带宽可创建多个防火墙实例分流。但请注意，每个防火墙实例有其自身吞吐上限，多个防火墙实例请确认单实例在吞吐上限内。

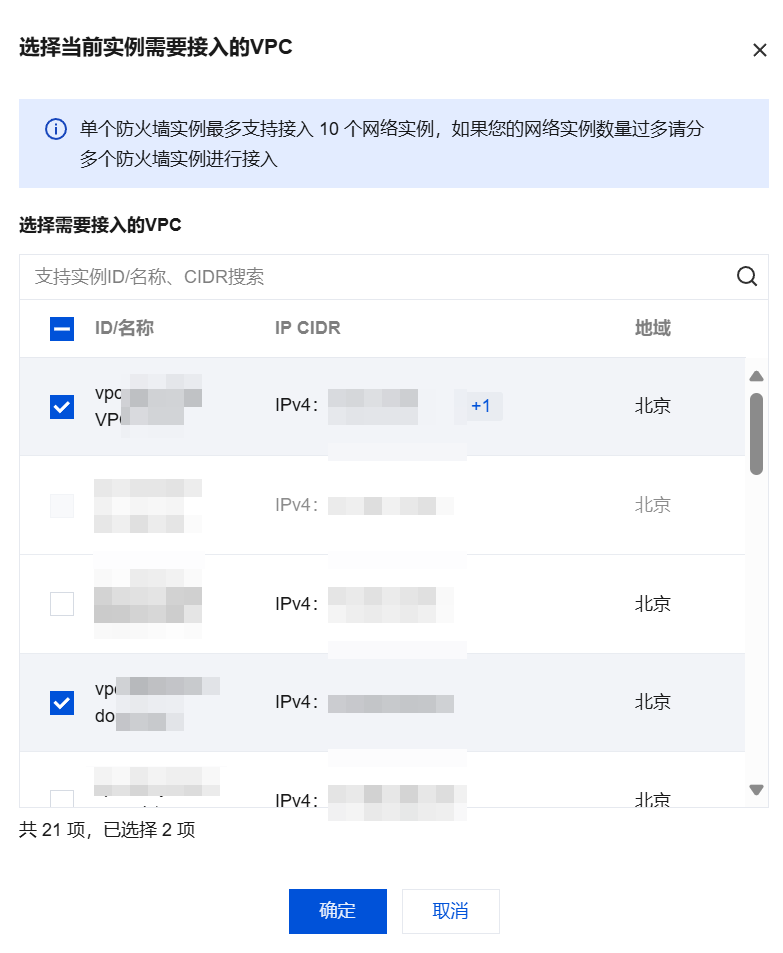

实例接入：单击接入网络，根据需要接入的 VPC 的地域分实例，选择所需 VPC，单击确定。
注意
1个 VPC 仅可以接入1个实例。
防火墙无法进行基础网络的打通，接入网络之前，请确认 VPC 间已经创建对等链接/云联网，如果 VPC 之间没有建立连接，则接入不生效，不会有防火墙开关。
每个防火墙实例仅可接入同地域下的 VPC，每个实例最多可接入10个 VPC，支持同地域下创建多个防火墙实例。建议提前按照地域规划需要接入的 VPC，再创建防火墙实例并进行网络接入。

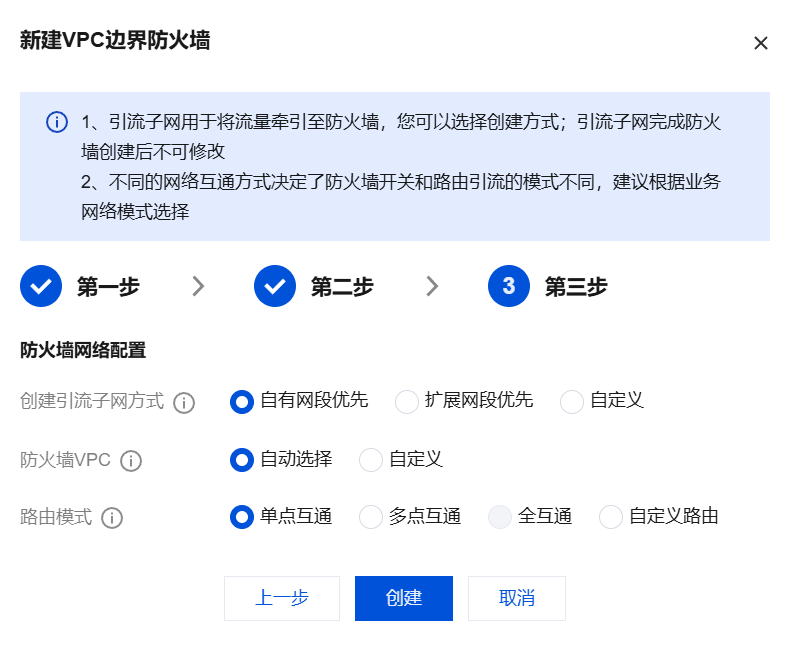

5. 配置创建引流子网方式、防火墙 VPC、路由模式，确认无误后单击创建即可。
说明
完成配置，创建过程需要等待若干分钟，请耐心等待。
参数名称 | 说明 |
创建引流子网方式 | 云防火墙会在您所接入的VPC中新建24网段的子网，用于将流量牵引至防火墙，您可以选择不同的创建子网的方式。引流子网完成防火墙创建后不可修改。 自有网段优先：云防火墙会在您所选的 VPC 内自动选择空闲子网网段；当 VPC 内无子网配额时，我们会使用所选 VPC 的扩展网段。 扩展网段优先：云防火墙会优先使用空闲的 VPC 保留的扩展网段，该模式下不会占用所选 VPC 子网配额。其中，扩展网段是指私有网络中的辅助网段，详情可参见 私有网络-编辑 IPv4 CIDR。 自定义：您可以自定义供防火墙使用的子网网段，请注意必须为24网段；自定义网段必须属于当前 VPC 的 CIDR，例如192.168.0.0/24。 |
防火墙 VPC | 用来打通防火墙实例之间的网络通信，需要在所选 VPC 的所在地域各新建一个防火墙专用 VPC。 自动选择：防火墙会自动创建一个与接入 VPC 不冲突的20网段的 VPC。 自定义：请输入一个与规划网络不冲突的20段 VPC，例如192.168.1.0/20。 |
路由模式 | 防火墙开关的引流方案，不同的网络互通方式决定了防火墙开关和路由引流的模式不同，建议根据业务网络模式选择。 单点互通：适用于 VPC 数量较少，网络结构简单的拓扑；开关模式为 VPC 到 VPC，该模式下每个 VPC 之间的可达通路均会生成一个防火墙开关。 多点互通：适用于 VPC 数量较多，网络拓扑简单，如星型网络拓扑等；开关模式为单 VPC，该模式下 VPC 之间的访问会经过两个开关控制。 全互通：适用于 VPC 数量较多，网络拓扑复杂，如网状网络拓扑等；开关模式为全部 VPC，该模式下仅会有一个防火墙开关用于控制全部 VPC 路由。 自定义路由：您可以参考文档 自定义路由配置指引，在完成创建防火墙后自行配置路由，该模式下不会存在防火墙开关。 注意：选择多地域后仅支持自定义路由，具体路由模式是否可用请以控制台为准。 |
云联网模式
注意：
1. 登录 云防火墙控制台，在左侧导航栏中，选择防火墙开关 > VPC 间开关。

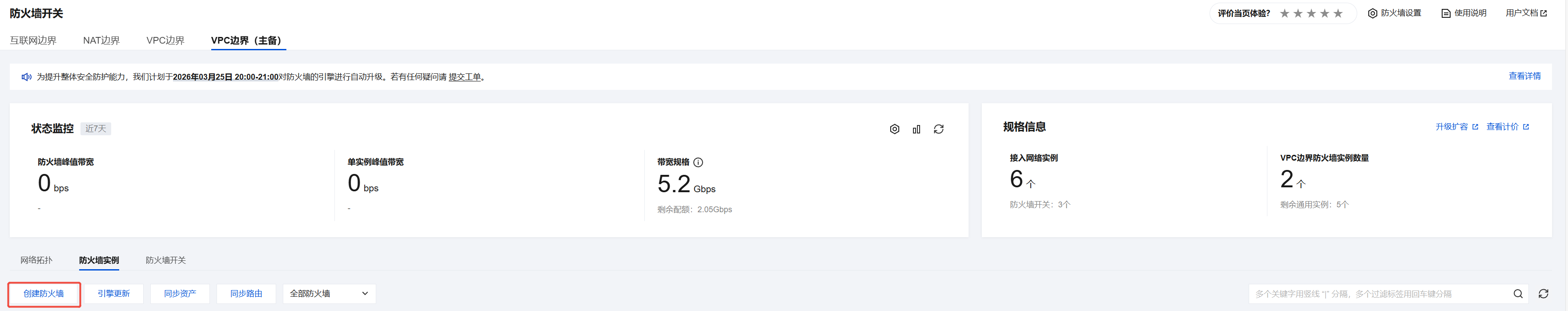

2. 在 VPC 间开关页面，单击防火墙实例，进入到防火墙实例页面，单击创建防火墙。

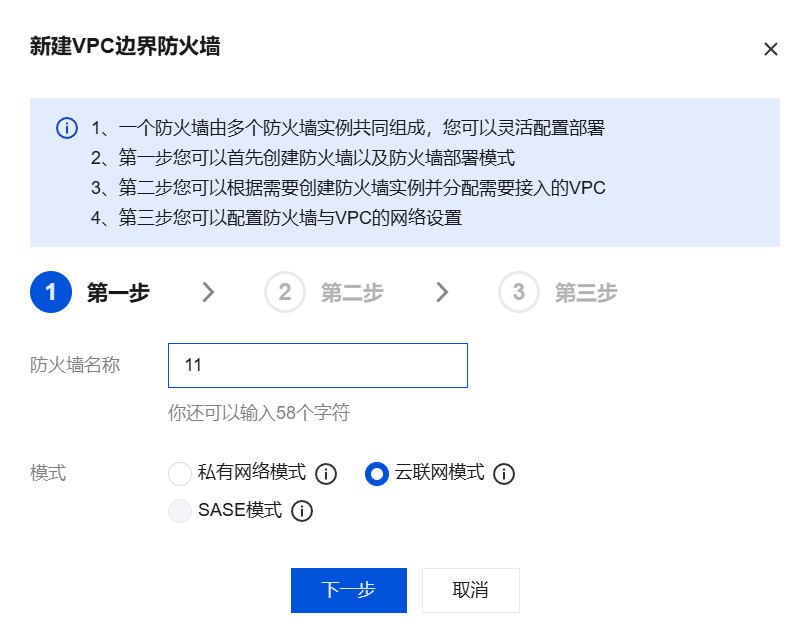

3. 在新建 VPC 间防火墙弹窗中，输入实例名称，选择云联网模式，单击下一步。

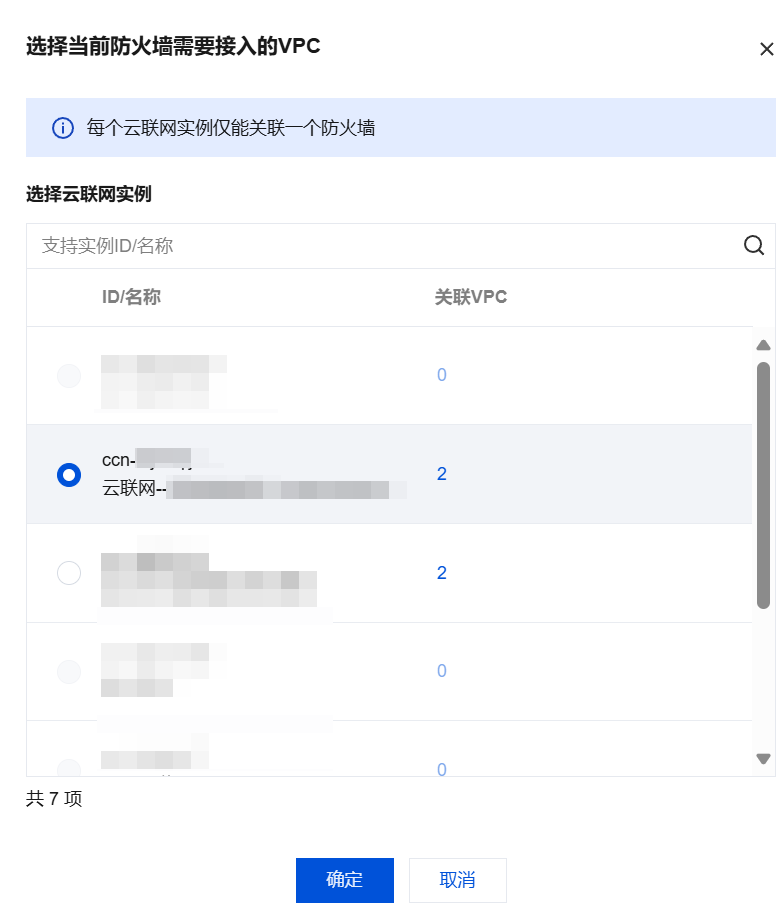

4. 单击点击选择，根据提示选择需要加入 VPC 防火墙的云联网实例，单击确定。
注意
需要云联网实例支持多路由表模式，如未满足请先联系云联网开启多路由表功能。
云联网模式支持在指定地域创建 VPC 间防火墙。
云联网模式一个防火墙仅能绑定一个云联网实例。

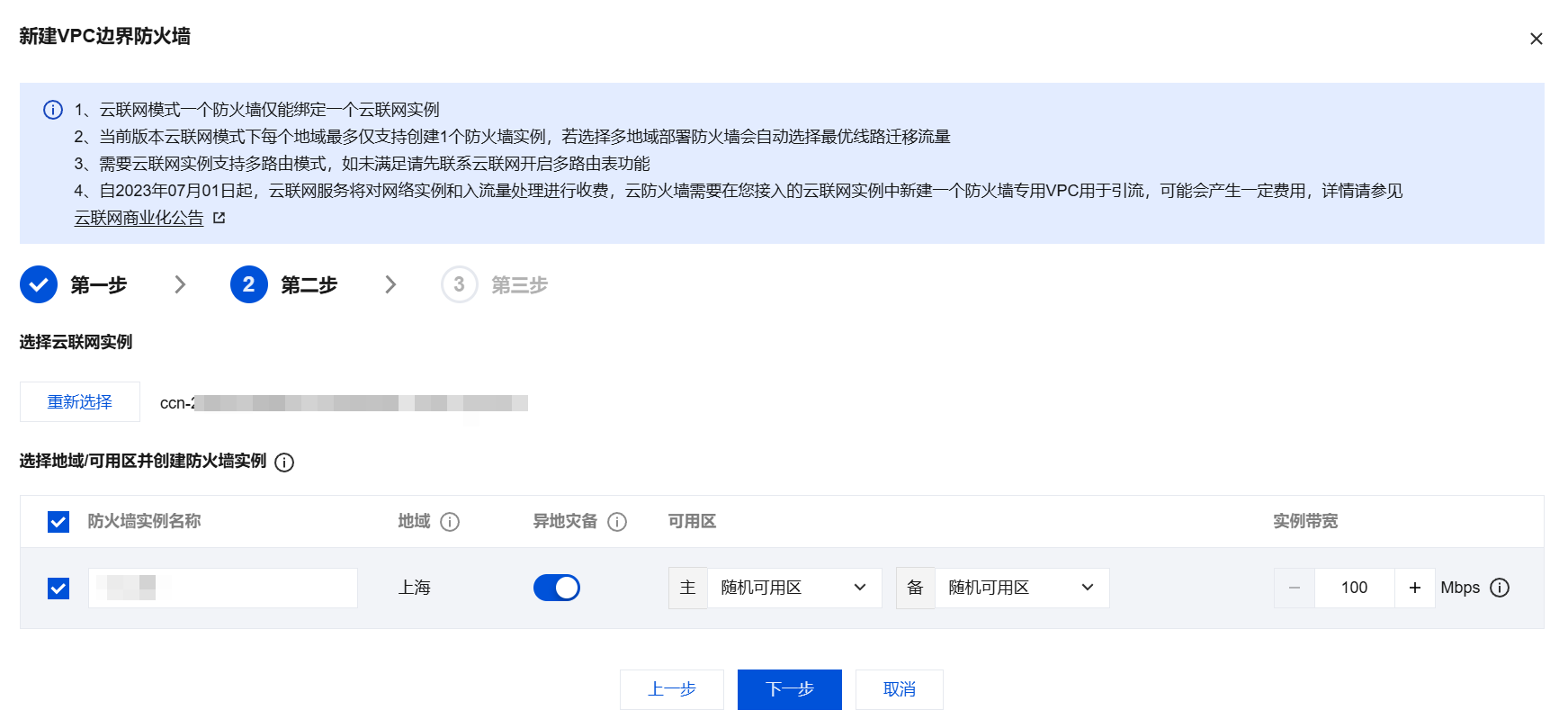

5. 选择完云联网实例后，下方会自动根据云联网接入的 VPC 生成可选地域，若勾选地域则会在所选地域创建1个防火墙实例。您可以配置防火墙实例名称、是否异地灾备以及实例带宽规格，单击下一步。
参数说明：
地域：接入防护的 VPC 所属的地域。
说明
若仅勾选一个地域部署防火墙实例，所有开启了防火墙开关的 VPC 间流量都会经过该地域的防火墙实例，适合星形拓扑结构的业务网络。
若选择全部地域部署防火墙实例，开启了防火墙开关的 VPC 间流量都会经过本地域的防火墙实例，适合网状拓扑结构的业务网络。
选择多地域后仅支持自定义路由。
异地灾备：VPC 间防火墙支持异地灾备，通过勾选来开启。
可用区：根据需求选择合适的可用区。
注意
每个防火墙实例有其自身吞吐上限，多个防火墙实例请确认单实例在吞吐上限内。

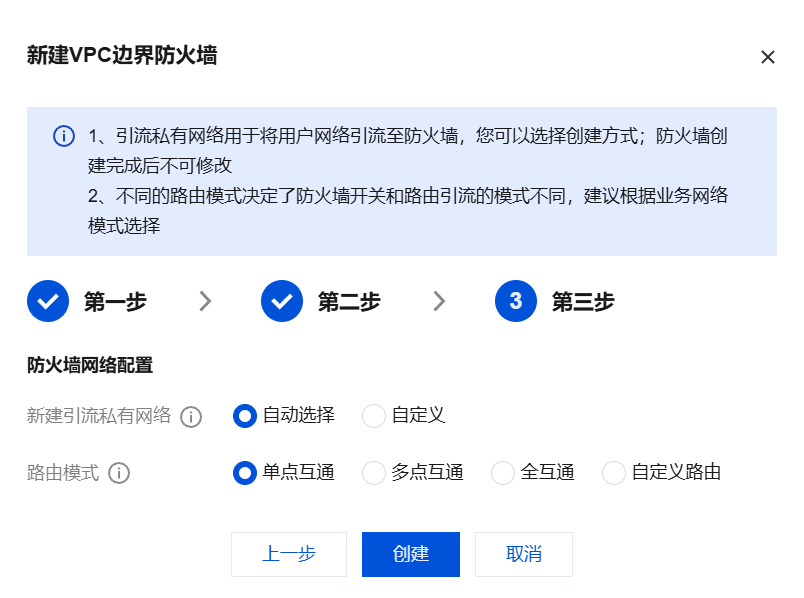

6. 配置新建引流私有网络、路由模式，确认无误后单击创建即可。
说明
完成配置，创建过程需要等待若干分钟，请耐心等待。
参数名称 | 说明 |
新建引流私有网络 | 云防火墙会在您所选的云联网实例中新建20网段的私有网络，用于将流量牵引至防火墙，您可以选择不同的创建私有网络的方式。 自动选择：云防火墙会自动探测空闲的20段 VPC 网段，用于防火墙引流 自定义：您可以自定义供防火墙使用的私有网络网段，请注意必须为20网段。例如192.168.1.0/20 注意：
自2023年07月01日起，云联网服务将对网络实例和入流量处理进行收费，云防火墙需要在您接入的云联网实例中新建一个防火墙专用 VPC 用于引流，可能会产生一定费用，详情请参见 云联网商业化公告。 |
路由模式 | 防火墙开关的引流方案，不同的网络互通方式决定了防火墙开关和路由引流的模式不同，建议根据业务网络模式选择。 单点互通：适用于 VPC 数量较少，网络结构简单的拓扑；开关模式为 VPC 到 VPC，该模式下每个 VPC 之间的可达通路均会生成一个防火墙开关。 多点互通：适用于 VPC 数量较多，网络拓扑简单，如星型网络拓扑等；开关模式为单 VPC，该模式下 VPC 之间的访问会经过两个开关控制。 全互通：适用于 VPC 数量较多，网络拓扑复杂，如网状网络拓扑等；开关模式为全部 VPC，该模式下仅会有一个防火墙开关用于控制全部 VPC 路由。 自定义路由：您可以参考文档 自定义路由配置指引，在完成创建防火墙后自行配置路由，该模式下不会存在防火墙开关。 注意：选择多地域后仅支持自定义路由，具体路由模式是否可用请以控制台为准。 |
