创建流量镜像

最后更新时间:2024-07-23 16:18:41
    流量镜像提供流量采集服务,可将指定弹性网卡上的流量按五元组等条件过滤,并复制转发至同 VPC 下的 CVM 上,适用于安全审计、风险监测、故障排障、业务分析等场景。本文将介绍如何创建流量镜像。
    说明:
    目前流量镜像处于内测中,如有需要,请提交 工单申请,为避免多次申请,建议保存好申请时获取的链接,方便您登录流量镜像控制台。

    前提条件

    请确保被采集流量的 IP 与流量接收 IP 在同一个 VPC 内,且流量采集 IP 有针对流量接收 IP 的路由表。

    操作步骤

    步骤一:设置采集流量

    2. 单击左侧导航栏中的诊断工具 > 流量镜像,选择待创建流量镜像的地域。
    3. 在流量镜像页面单击 +新建
    说明:
    每个 VPC 最多创建5个流量镜像。
    4. 在设置采集流量页面进行如下配置:
    请填写流量镜像的名称,不超过60字符。
    选择“所属网络”。
    流量“采集范围”为“弹性网卡”,即采集 VPC 内除目标接收弹性网卡的流量。选择弹性网卡后,需勾选具体弹性网卡。
    选择“采集类型”:根据业务类型选择采集流量方向,支持“全部流量”、“出流量”和“入流量”。
    选择“流量过滤”方式:根据业务类型选择流量过滤方式,过滤掉不需要的流量可以减轻镜像的规模和压力。
    不过滤:采集配置的全部流量。
    五元组:采集满足五元组条件的流量。选择“五元组”后,需设置“协议”、“源网段”、“目的网段”、“源端口”和“目的端口”。若需增加筛选条件,请单击“添加”,多个筛选条件为“与”关系。
    下一跳为 NAT 网关:采集下一跳为 NAT 网关的流量。选择“下一跳为 NAT 网关”后,需在“筛选条件”右侧选择具体 NAT 网关。
    5. 完成配置后,单击“下一步”。

    步骤二:设置接收流量

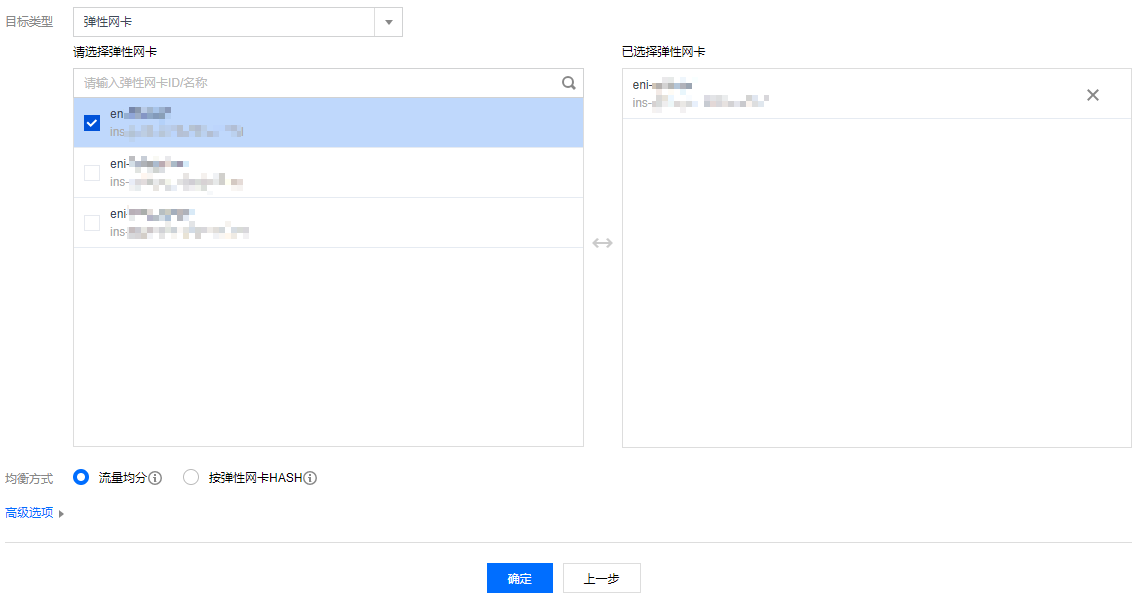

    1. 在设置接收流量页面配置如下信息:
    “目标类型”:选择接收转发流量的目标弹性网卡。
    说明:
    至少需选择一个目标弹性网卡。
    在 VPC 内,目标弹性网卡的流量不会被采集。
    均衡方式:选择如下一种方式。
    流量均分:所有流量随机均匀分到目标弹性网卡中。
    按弹性网卡 HASH:将来自同一个网卡的流量转发到同一个目标弹性网卡中。

    2. 完成配置后,单击确定

    结果验证

    注意:
    本文以采集源端弹性网卡10.0.0.14访问网站 www.qq.com 的“出流量”镜像为例。
    1. 返回流量镜像页面,创建的流量镜像显示在列表中,且启用采集为开启,则表示流量镜像任务创建成功。
    2. 执⾏如下操作,验证采集端的流量是否正常镜像到接收端。

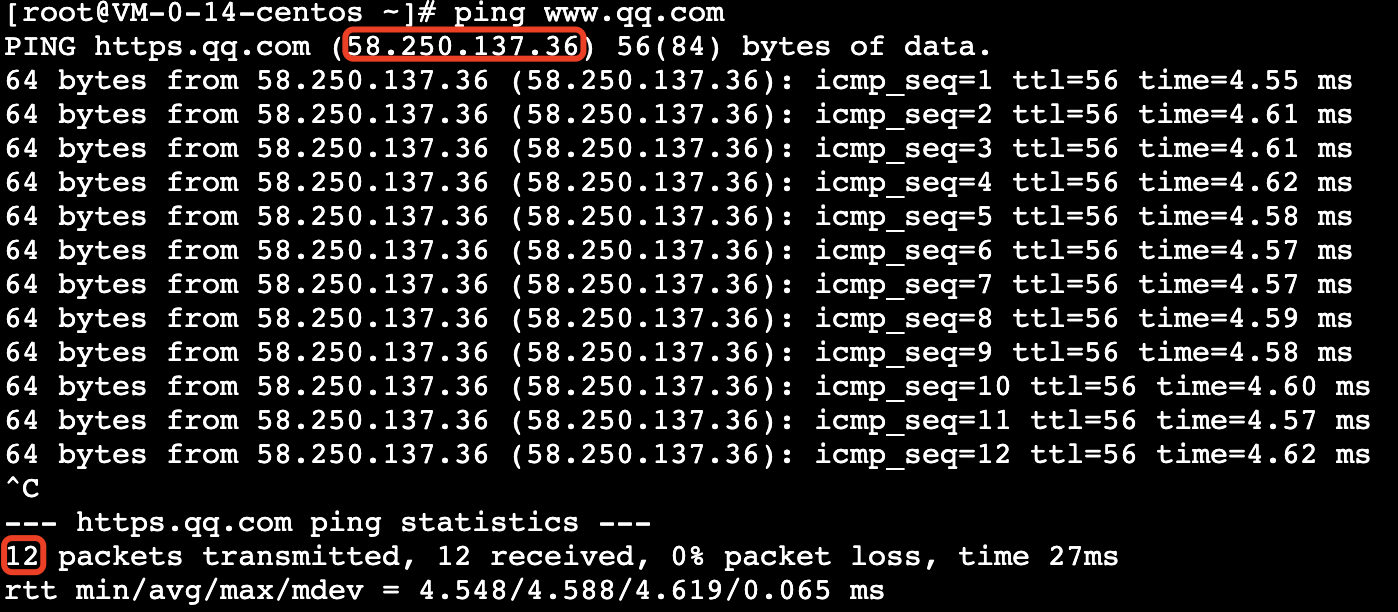

    2.1 构造弹性网卡流量,例如您可以登录采集源端 CVM,执行 ping 公网 IP来构造流量。 source 源数据:

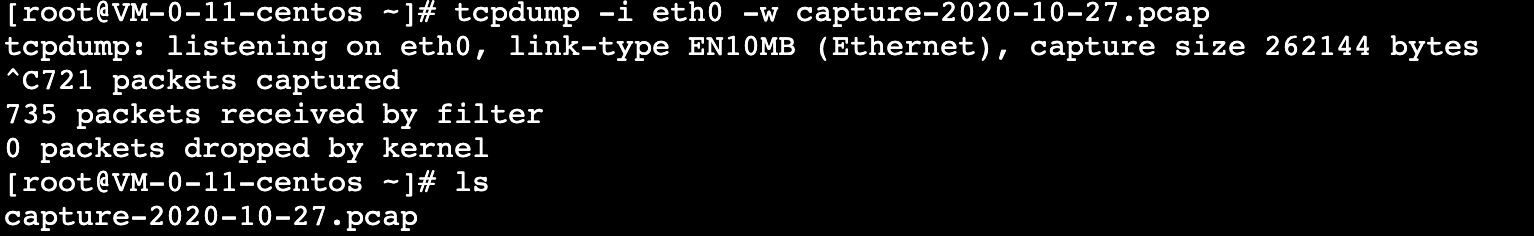

    2.2 登录接收端云服务器,执行如下命令抓取数据并保存为“.cap”或“.pcap”⽂件。本例以“.pcap”为例。
    tcpdump -i eth0 -w capture-2020-10-27.pcap #⽂件名可⾃定义,请根据实际填写
    Destination 数据包:

    2.3 使⽤终端模拟⼯具(例如 SecureCRT 等)登录接收端服务器,将 步骤ii 中保存的⽂件导出到本地。
    sz -bye capture-2020-10-27.pcap

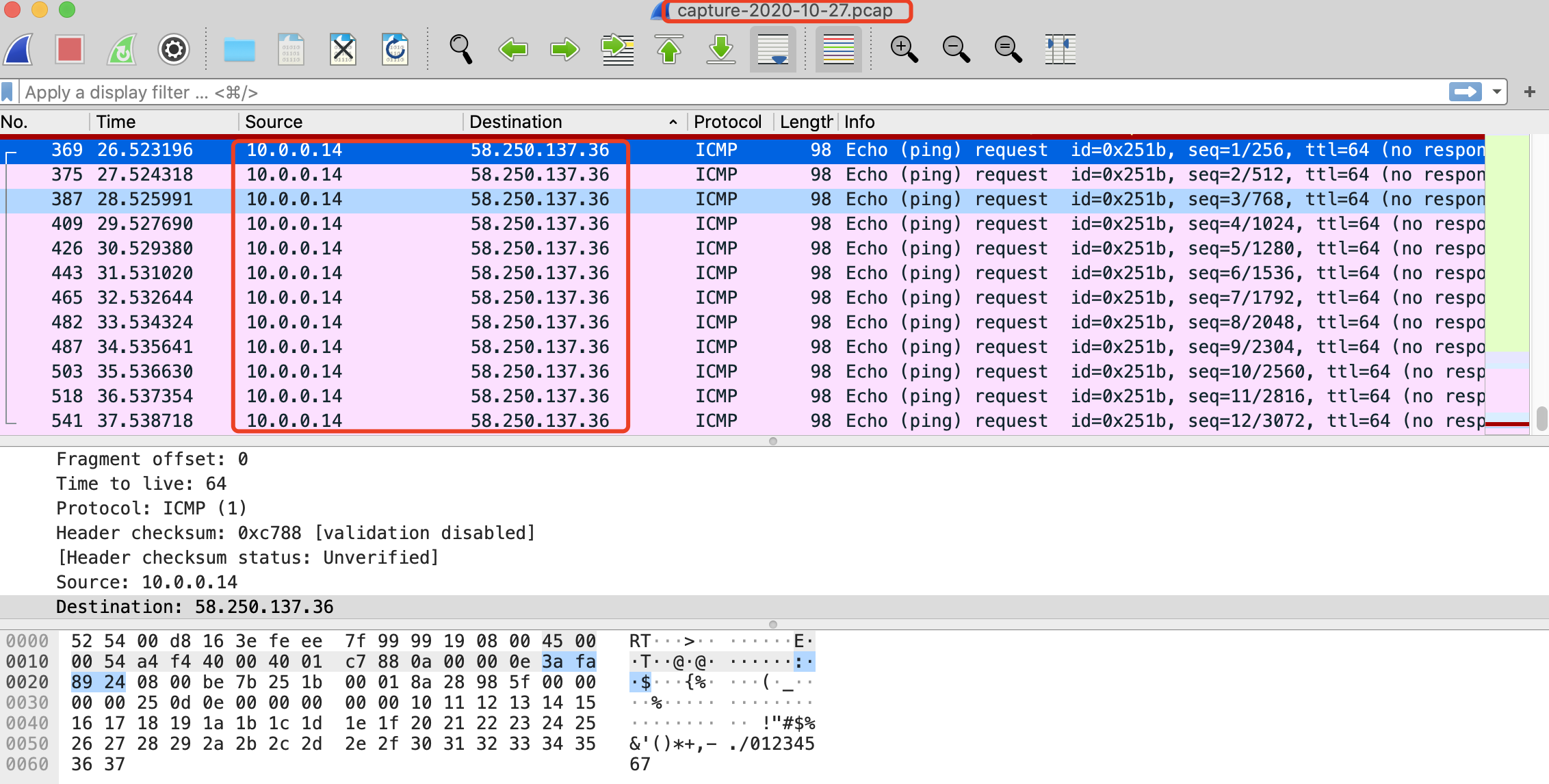

    2.4 使⽤报⽂解析⼯具(例如 Wireshark ⼯具)打开下载到本地的⽂件“capture-2020-10-27.pcap”获取数据详情,例如,本例中已从镜像接收端云服务端获取到采集源端的出流量12个数据包。
    包校验:

    3. 如获取到数据包异常或⽆法正常获取到数据包,请提交工单
