仪表盘的实时质量监控功能对实时音视频 TRTC 应用下的房间，提供多指标，可视化的实时质量监控服务，帮助开发者快速实时掌握应用的运行情况，及时发现问题并进行异常处理。
说明：
监控仪表盘自2022年11月1日起开始商业化计费，默认用户默认为免费版，可订阅付费版本解锁更多功能。
功能概述
实时质量监控功能特点：
支持在线房间数、在线用户等多个监控指标的自动采集、处理和秒级更新。
与仪表盘-通话详情打通，方便深入排查房间内用户的使用问题。
可视化展示多个指标图标联动，可灵活锁定某一时刻进行问题分析。
使用步骤

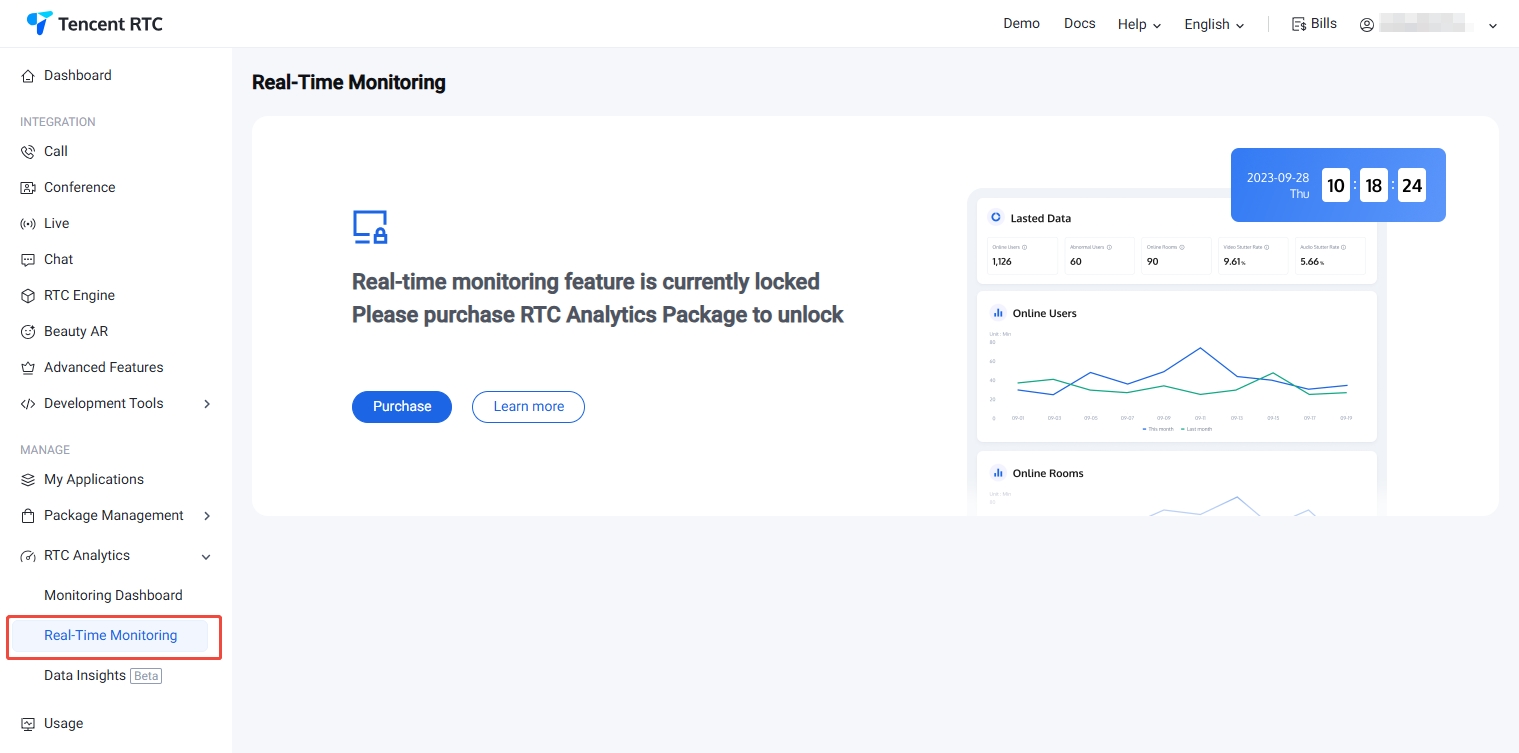

1. 登录实时音视频控制台，单击 监控仪表盘 > 实时监控 > 实时监控，即可进入实时监控页面，若未开通仪表盘服务请先开通监控仪表盘服务。

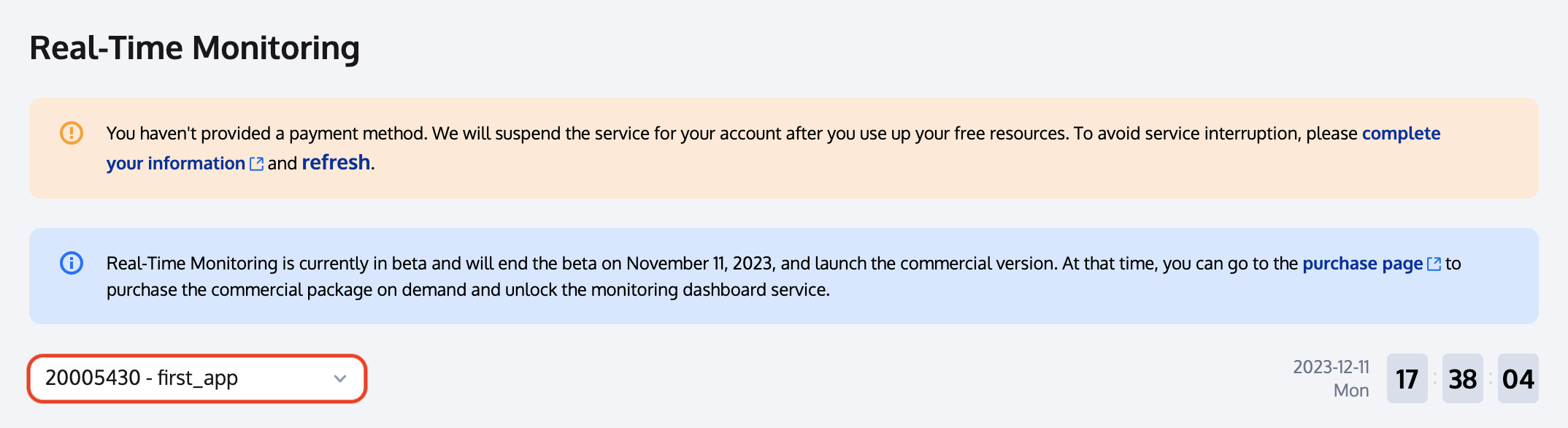

2. 筛选应用 sdkappid 进行查看，注意：新创建应用需等待10分钟可查看数据。
全局说明
实时质量监控页面数据每20秒更新一次（可在顶部最新数据旁，查看当前时间点）。
选择应用：支持应用维度下所有房间的质量监控。

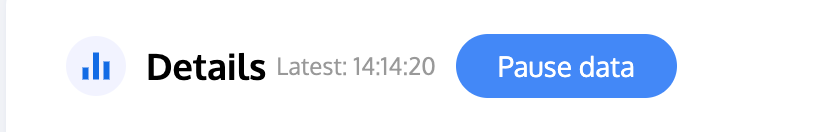

时间锁定：在大盘数据旁可单击锁定，即可固定展示当前时刻数据以便进行仔细排查，再次单击即可解除锁定，恢复到最新数据。

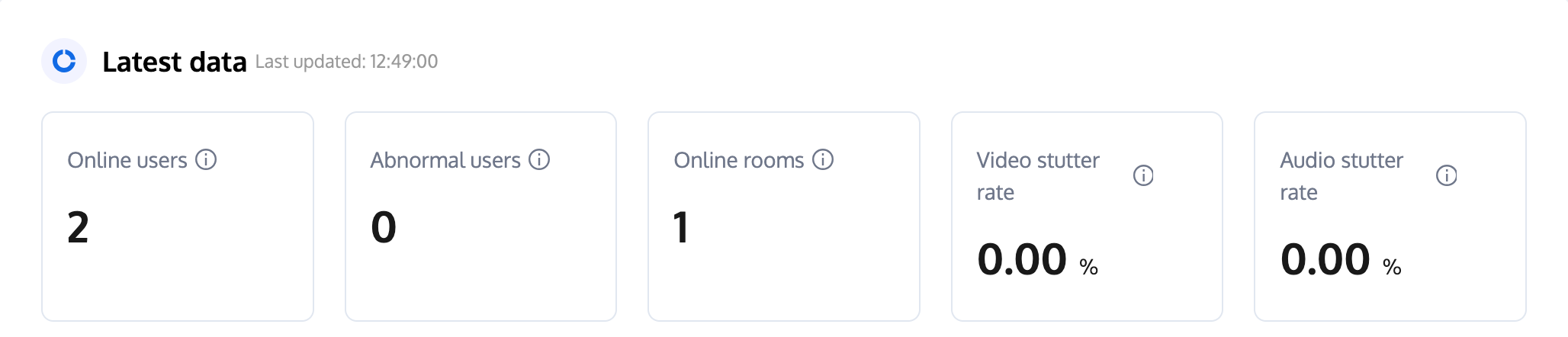

最新数据
大盘数据
大盘数据包括规则指标和质量指标两个模板，共五个指标，支持时间锁定用于固定展示某一时刻的数据指标情况。

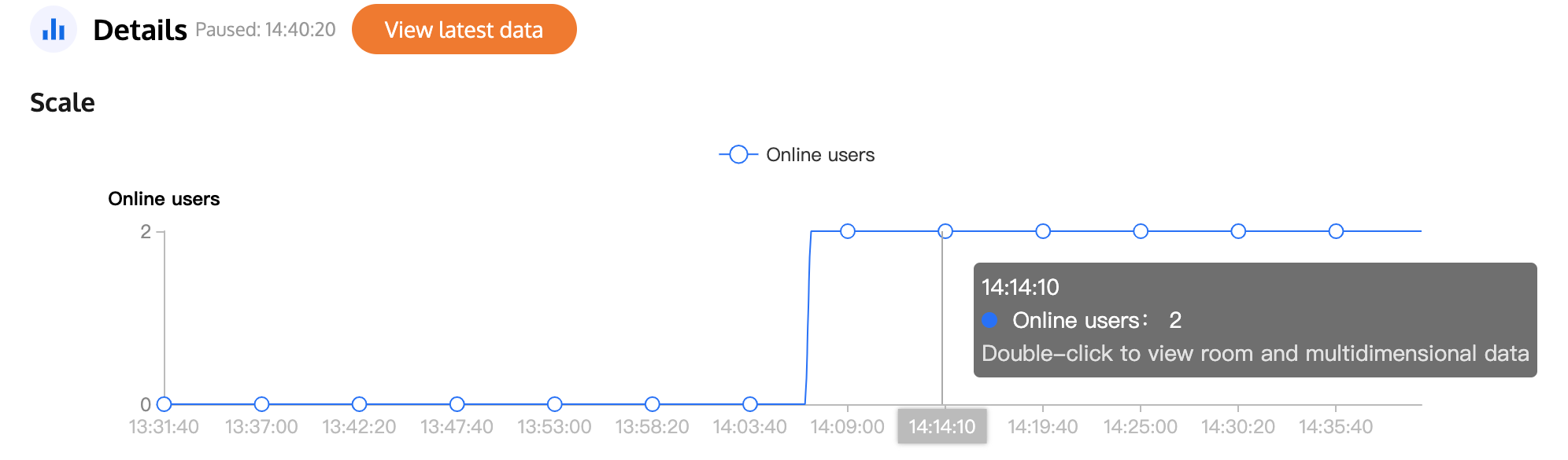

规模指标
规模指标通过可视化图表展示了近30分钟内当前应用下的在线用户数（异常用户数）、在线房间数。每10秒更新一次最新的指标数据，将鼠标悬浮在折线图中任意时间点上，可查看对应时间点的指标数据。任意双击折线图一点可锁定当前时间点。
质量指标
质量指标通过可视化图表展示了近30分钟内所有房间内的平均用户视频卡顿率、音频卡顿率和异常用户数。每10秒更新一次最新的指标数据，将鼠标悬浮在折线图中任意时间点上，可查看对应时间点的指标数据。任意双击折线图一点可锁定当前时间点。

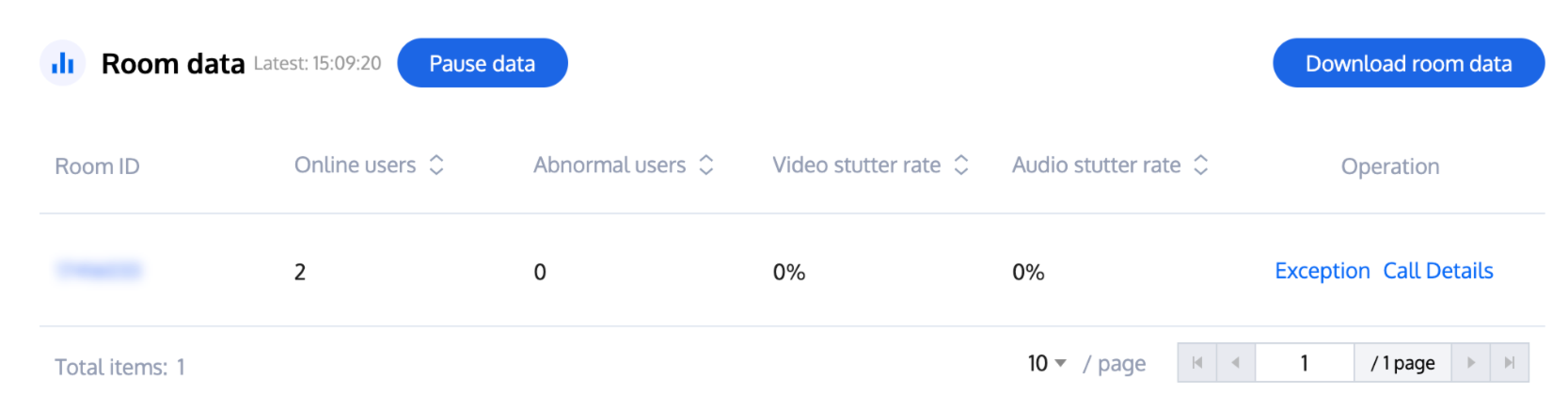

房间信息
房间信息展示了当前应用下尚未结束的房间情况信息，可从房间维度查看当前在线用户数、异常用户数、视频卡顿率和音频卡顿率。

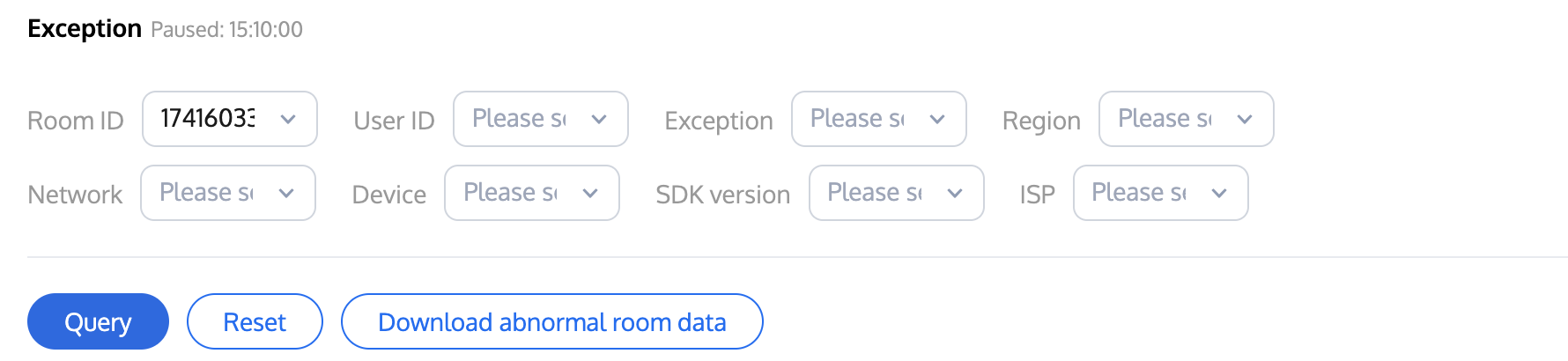

异常用户：可查看当前房间中异常用户详情。

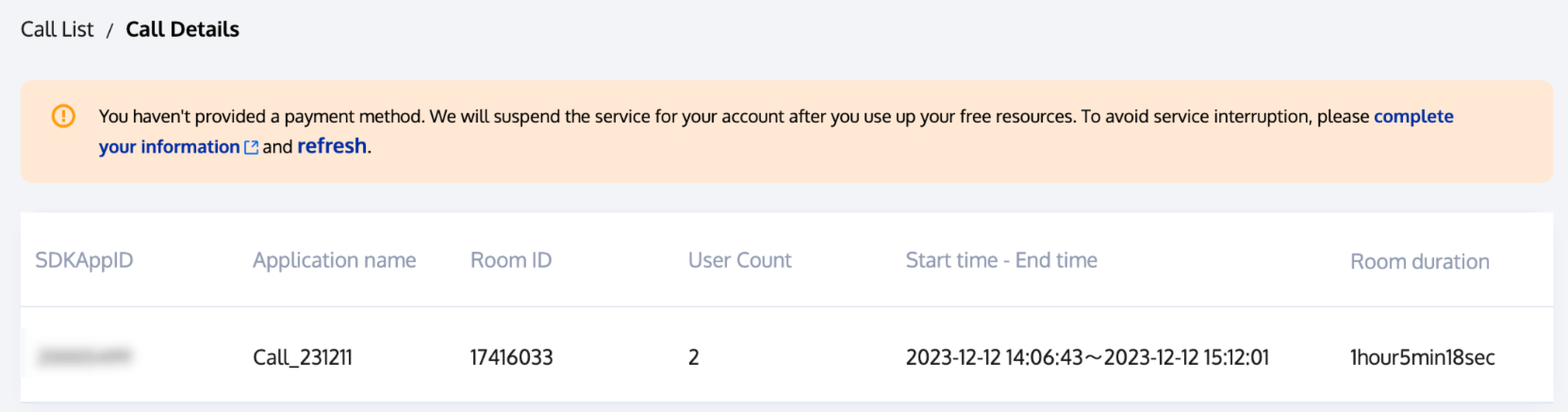

通话详情：可进入该房间的通话详情，查看房间内用户的实际通话质量。
下载房间信息：可下载当前时间点下的房间信息数据。

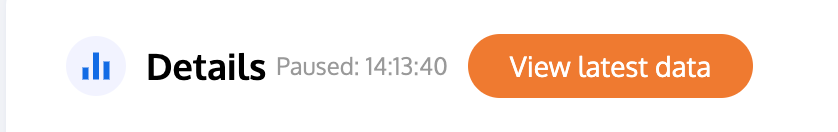

以上三种操作，会将时间锁定在对应操作的时间点，以便用户可深入查看具体数据情况。单击大盘数据旁的回到最新时间可解除锁定。

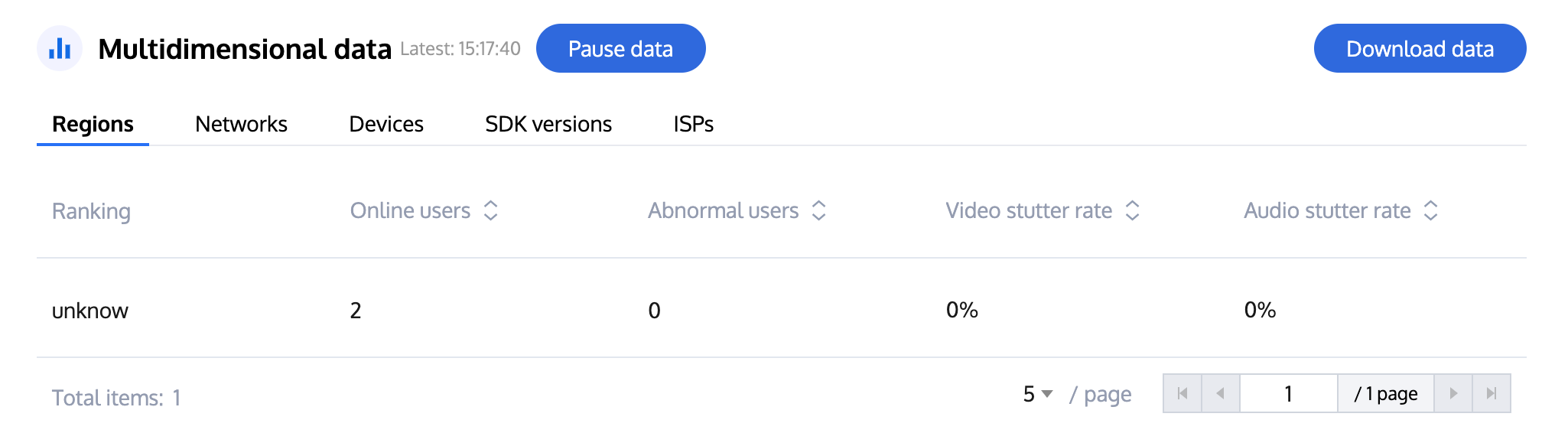

多维信息
多维信息支持按照国家、省份、网络、设备、SDK 版本信息和运营商维度进行监控指标数据展示。
多维数据明细支持下载导出。
重要指标定义
规模指标
指标名称 | 描述 |
在线房间数 | 近10s内，上报的各房间累计进房的用户总数，按房间名与用户名去重。一个用户加入不同房间被重复计入 |
在线用户数 | 近10s内，有用户加入的房间总数 |
异常用户数 | 近10s内，各房间异常用户总数，异常用户为触发以下异常事件的房间用户。 异常事件：发送端 CPU 过高、发送端视频采集帧率异常、接收端视频渲染帧率异常、发送端辅路画面采集帧率异常、接收端辅路画面渲染帧率异常） |
质量指标
指标名称 | 描述 |
视频卡顿率 | 视频发生卡顿的时长 / 总视频时长 × 100%（视频卡顿达到600ms，即被计入卡顿时长），更新周期为10s |
音频卡顿率 | 音频发生卡顿的时长 / 总音频时长 × 100%（音频卡顿达到200ms，即被计入卡顿时长），更新周期为10s |
视频卡顿率分级 | 低卡顿：[0.00% - 5.00%）（绿）较高卡顿：[5.00% ，10.00%)（黄）、高卡顿：大于等于 10.00%（红） |
音频卡顿率分级 | 低卡顿：[0.00% - 3.00%)（绿）、较高卡顿：[3.00% - 5.00%)（黄）、高卡顿：大于等于 5.00%（红） |
Restful API
实时监控 功能提供 RESTful API，您可以通过 API 请求获取相关数据。
说明：
实时监控 Restful API 仅支持开通监控仪表盘服务“基础版”或“进阶版”的客户调用。
